三相绕线式异步电动机串电阻启动的方式为：串接在三相转子回路中的启动电阻，一般都接成Y。在启动前，启动电阻全部接入电路，以减小启动电流。启动过程中启动电阻被逐段短接。启动完毕，启动电阻全部被切除，电动机在额定转速下运行。实现这种切换可以采用时间继电器控制，也可以采用电流继电器控制。

1.时间继电器控制线路

时间继电器控制绕线式异步电动机，启动控制线路如图2-25所示。

转子回路三段启动电阻的短接是依靠3个时间继电器KT1、KT2、KT3和3个接触器的相互配合来完成的，线路中只有 KM、KM1长期通电，而 KT1、KT2、KT3、KM2、KM3 5只线圈的通电时间均被压缩到最低限度。延长了它们的使用寿命。

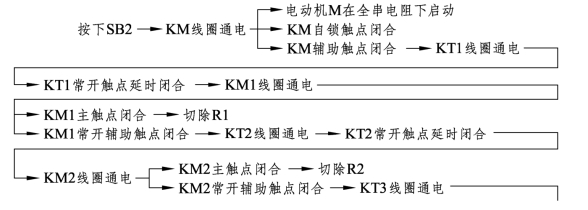

工作原理如下：先合上电源开关QS。

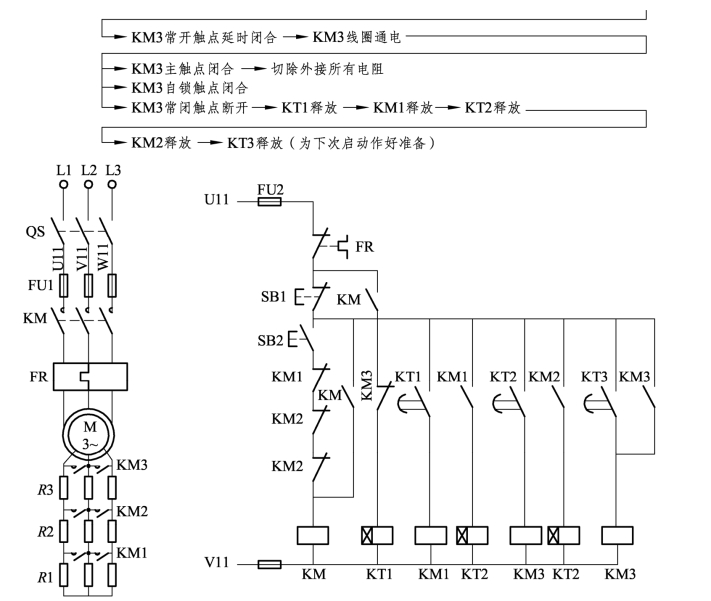

图2-25　时间继电器控制绕线异步电动机启动控制线路

只有接触器KM3有自锁触点仍保持吸合。(www.daowen.com)

按下停止按钮SB1，接触器KM、KM3释放，电动机停转。

显然，以上线路只有当KM1、KM2、KM3的常闭触点均闭合，即保证3个接触器都处于释放状态时，按下启动按钮 SB2才能启动，以防电动机不串电阻或只串部分电阻直接启动。

2.电流继电器控制线路

电流继电器控制的绕线式异步电动机转子回路串电阻启动控制线路如图 2-26所示，它是根据电动机在启动过程中转子回路里电流的大小来逐级切除电阻的。在图2-26中，KI1和 KI2是过电流继电器，它们的线圈串接在电动机转子回路中，KI1和 KI2的选择原则是它们的吸合电流可以相等，但释放电流不等，KI1的释放电流大于 KI2的释放电流。

工作原理为：按下启动按钮SB2，接触器KM1通电吸合并自锁，其常开触点闭合，电动机M开始串电阻启动。同时中间继电器KA也通电吸合，这时由于启动过程刚开始，故启动电流很大，使KI1和KI2吸合，KI1和KI2的常闭触点断开，保证接触器KM2与KM3处于释放状态，全部启动电阻均串入转子回路。随着电动机转速的逐渐升高，转子回路中电流逐渐减小。当小到KI1的释放电流值时，KI1便释放，其常闭触点闭合，接通接触器KM2，KM2的主触点闭合，短接了电阻R1。当R1被切除后，转子电流重新增大，这时KI1线圈已被短接，不会再通电，而KI2仍在吸引状态，但随转速继续上升，转子电流又会减小，当小到KI2的释放电流值时，KI2便释放，其常闭触点闭合，使接触器KM3通电吸合，短接电阻R2，电流又重新增大，使电动机转速继续上升到额定值，完成整个启动过程。

线路中中间继电器KA的作用是保证刚开始启动时，接入全部启动电阻。由于电动机开始启动时，启动电流由零增大到最大值需一定的时间，有可能出现KI1和KI2还未动作，KM2和KM3的吸合将电阻R1和R2短接。相当于电动机直接启动。线路中采用了中间继电器KA以后，不管KI1和KI2有无动作，开始启动时可由KA的常开触点来切断KM2和KM3线圈的通电回路，就保证了启动时电阻全部接入转子回路。

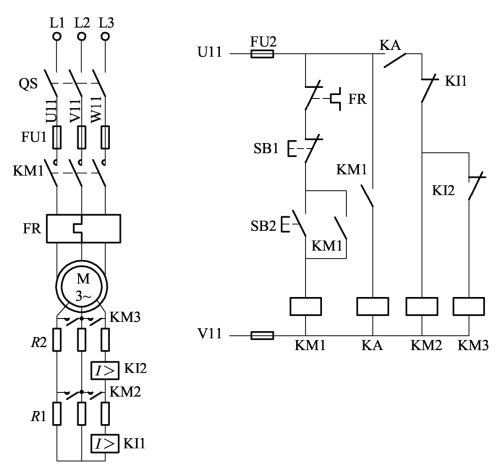

图2-26　电流继电器控制转子回路串电阻启动的控制线路
