采用Y-△降压启动方法，可以在不增加专用启动设备的条件下实现减压启动，简单方便，但由于启动转矩较小，只适用于空载和轻载的状态下启动，使应用受到一定的限制。延边△减压启动是一种既不用增加启动设备，又能得到较高启动转矩的启动方法。它适用于定子绕组为特殊设计的异步电动机，这种电动机的定子绕组一般有9个出线端，如图2-23所示。

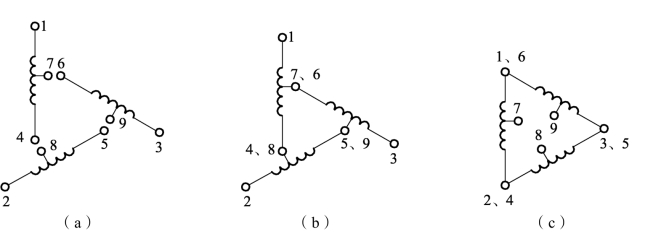

图2-23　延边△启动电动机抽头连接方式

启动时，把定子三相绕组的一部分接成△，另一部分接成 Y，使整个绕组接成如图2-23（b）所示的电路。由于该电路像一个△的三边延长以后的图形，所以称为延边△启动电路。从图2-23（b）中可以看出，Y接法部分的绕组，既是各相定子绕组的一部分，同时又兼作另一相定子绕组的降压绕组。其优点是在1、2、3端子接入三相380 V电源时，每相绕组上所承受的电压比△接法时的相电压要低，比 Y接法时的相电压要高，启动转矩也大于 Y-△减压启动时的转矩。接成延边△时每相绕组的相电压、启动电流和启动转矩的大小，是根据每相绕组的两部分阻抗的比例（称为抽头比）的改变而变化的。在实际应用中，可根据不同的使用要求，选用不同的抽头比进行降压启动，待电动机启动运转以后，再将绕组接成△，如图2-23（c）所示，使电动机在额定电压下正常运行。

三相笼型异步电动机定子绕组接成延边△降压启动的控制线路如图 2-24所示。工作原理如下：(www.daowen.com)

图2-24　延边△降压启动控制线路

先合上电源开关QS，按下启动按钮SB2→KM3、KT线圈得电，KM1线圈得电自锁→KM1、KM3主触点闭合，电动机接成延边△启动→当电动机转速达到一定值时，时间继电器KT延时动作→KT延时辅助动断触点断开，KM3线圈失电；KT延时辅助动合触点闭合→KM2线圈得电，电动机进入△运行。

采用延边△减压启动，其启动转矩比 Y-△减压启动大，结构比自耦变压器减压启动简单，并克服了自耦变压器不允许频繁启动的缺点，且维修方便。但使用这种方法要求电动机正常工作时是Y-△接法，且具有9根出线。
