凡是正常运行时定子绕组△连接的三相异步电动机，都可采用 Y-△降压启动。启动时定子绕组先接成 Y形，由于每相绕组的电压下降为正常工作电压的，故启动电流下降为全压启动的 1/3。当转速接近一定值时，电动机定子绕组改接成△，进入正常运行。此种降压方式简便、经济，可用于操作较频繁的场合，但其启动转矩只有全压启动时的1/3。

1.手动控制电路

采用按钮控制的手动Y-△减压启动控制线路如图2-17所示。电路的控制过程如下：先合上电源开关QS，按下启动按钮SB2→KM、KMY线圈同时通电→KM主触头接通电源、KMY辅助触点自锁；KMY主触点将电动机三相绕组尾端短接，电动机Y启动→电动机转速上升至一定值时，按下SB3→KMY线圈断电→KMY主触点断开、KMY辅助动断触点闭合，为KMΔ线圈通电做好准备，同时SB3按钮动合触点闭合→KM△线圈通电自锁→KM△主触点闭合，电动机△运行；KMΔ辅助动断触点断开，使KMY线圈不能通电。

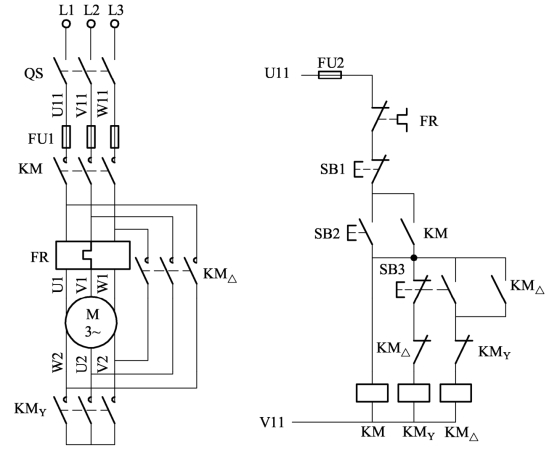

图2-17　按钮控制Y-△降压启动控制线路

这种运动线路由启动到全压运行，需要两次按动按钮，不太方便，并且切换时间也不易准确掌握。为了克服上述缺点，可采用时间继电器自动切换控制的Y-△启动线路。

2.自动控制线路

图2-18所示为3个接触器和1个时间继电器的按时间原则控制的电动机的Y-△降压启动控制电路。电路的控制过程如下：(www.daowen.com)

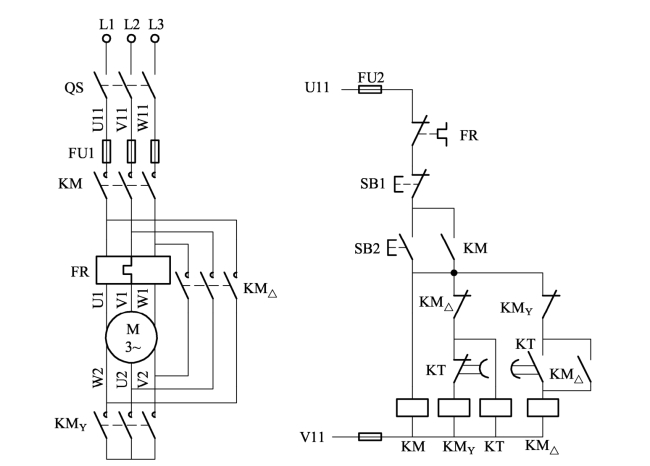

图2-18　自动Y-△降压启动控制线路

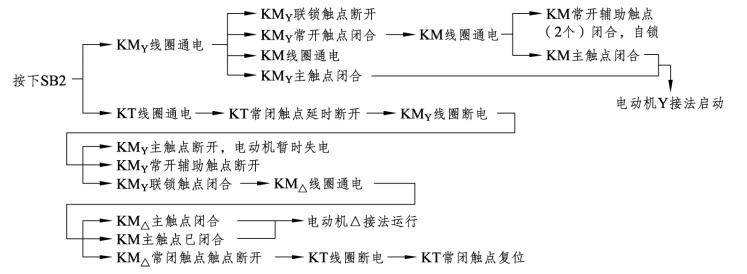

工作原理如下：

先合上电源开关QS。

以上三个接触器控制的电路适合控制功率13 kW以上的电动机，对13 kW以下的电动机的控制可以采用两个接触器实现，此时主回路中 KMY主触点其中一对直接用导线接通，另外两对用 KM△的辅助动断触点代替。在实现控制时必须注意：由于辅助触点允许断开的电流较小，因此，从Y切换至△时，必须让KM主触点断开，使电动机断开电源后，才能使KM△通电，主触点闭合，电动机接成△。最后再由KM通电，使电动机再次接通电源。

电动机采用 Y-△降压启动的电路简单、成本低。但由于启动时启动电流降低为直接启动时的1/3，启动转矩也降为直接启动转矩的1/3。因此，这种方法仅仅适合于电动机轻载或空载启动的场合。
