电气联锁种类较多，主要有串联联锁、并联联锁、自持联锁、延时联锁和经济电阻线路等。

1.串联联锁

在某电器的工作线圈前串联若干其他电器的联锁称为串联联锁。如图2-3所示，在继电器J的线圈电路中串有a、b、c三个电器的联锁，其中a、b为常开联锁，c为常闭联锁。该电路要求在a、b两电器处于吸合状态，而c电器处于释放状态时，继电器J才能得电吸合，而a、b、c三个电器中任一个不符合上述工作状态时，继电器J即失电而释放。

图2-3　串联联锁

串联联锁是由多个条件来使一个电器通电，而其中任一条件的消失使电器线圈失电。在电路中凡要求满足多个条件才能接通另一电路的环节一般采用串联联锁电路。但串联联锁越多，可靠性越低，因此应尽量减少串联联锁的数量。

2.并联联锁

在某个电器工作线圈前并联若干其他电器的联锁称为并联联锁。如图2-4所示，在继电器J的线圈前并联有a、b、c三个电器的联锁，其中a、b为常开联锁，c为常闭联锁。该电路要求在a、b两电器处于释放状态，而c电器处于吸合状态时，继电器J的线圈不通电而使其处于释放状态，而 a、b、c三个电器中任一个不符合上述工作状态时，继电器 J得电而吸合。

并联联锁是多个条件中的任一条件构成则该电器工作线圈得电，而只有全部条件消失该电器线圈才能失电。这种联锁方法对电器动作顺序没有固定要求，电路中常用这种联锁作为双重供电线路以保证重要电路供电的可靠性。另外，对于保护电器及显示电器也采用此种联锁方法。

3.自持联锁

在某些电器工作线圈前的电路中并联有该电器本身的常开联锁，这个联锁称为自持联锁，如图2-5所示。

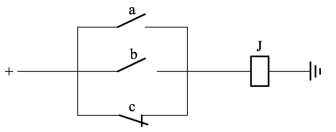

图2-4　并联联锁　

图2-5　自持联锁(www.daowen.com)

图中在继电器 J线圈的电路中并有a、J的常开联锁，当a电器处于吸合状态时常开联锁闭合，继电器J线圈得电，该继电器吸合，其常开联锁闭合。此后，即使a电器释放，继电器J的线圈仍由自身的常开联锁供电保持吸合状态。只有在其常开联锁以外的电路断开时，继电器J的线圈才会失电。

这种电路的特点是电器吸合时需要一定的条件，在电器吸合后这种条件可能消失，但电器此时仍能保持吸合状态，只有在电路其他部分断开时，该电器才能释放。自持联锁用于电器工作的条件构成后可能又消失，但又需要在构成条件消失后，必须保持该电器持续工作的场合。

4.延时联锁

延时联锁是指电器的线圈得电、失电与其联锁动作不同步，其符号如图2-6所示。

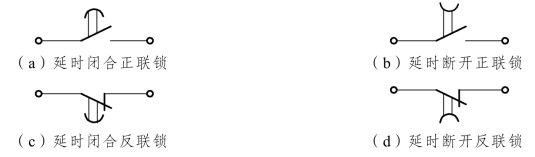

图2-6　延时联锁

实现延时的方法有很多种，图2-7所示为在电器的工作线圈旁并联一电容，在线圈断电后，电容通过电器线圈放电，从而使电器延时释放。

5.经济电阻线路

为了使接触器或继电器可靠吸合，同时又提高自身的返回系数，即提高电器动作的灵敏度，可在电器工作线圈的控制电路中接入电阻，构成经济电阻电路，如图2-8所示。

图2-7　并联电容的延时作用　

图2-8　经济电阻线路

在继电器闭合瞬间，经济电阻被电器本身的常闭联锁短路，使继电器的安匝数得以提高，继电器可靠吸合。在继电器吸合后，其常闭联锁打开，经济电阻接入电路中，使流过继电器的电流减小，从而使继电器返回系数有所提高。
