电气控制线路安装接线图，是为了安装电气设备和电器元件进行配线或检修电器故障服务的。电气设备安装图按电器元件的实际安装位置和接线绘制，根据电器元件布置最合理、连接导线最经济等原则来安排。它为电气设备、电器元件之间的配线及检修电气故障等提供了必要的依据。

在电气安装接线图中显示出电气设备中各元件的空间位置和接线情况，可在安装或检修时对照原理图使用。图2-2是根据图2-1绘制的接线图。它表示机床电气设备各个单元之间的接线关系，并标注出外部接线所需的数据。

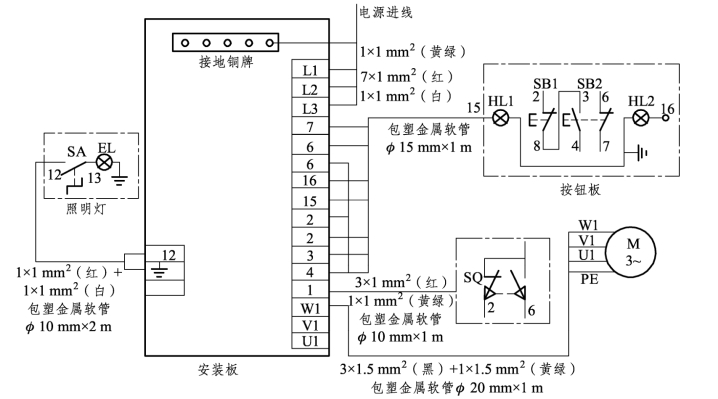

图2-2　某机床电气接线图

根据机床设备的接线图就可以进行机床电气设备的总装接线。图中中心线框中部件的接线可根据电气原理图进行。对某些较为复杂的电气设备，电气安装板上元件较多时，还可画出安装板的接线图。对于简单设备，仅画出接线图就可以了。实际工作中，接线图常与电气原理图结合起来使用。

图2-2表明了该电气设备中电源进线、按钮板、照明灯、行程开关、电动机与机床安装板接线端之间的连接关系，也标注了所采用的包塑金属软管的直径和长度、连接导线的根数、截面积及颜色。如按钮板与电气安装板的连接，按钮板上有 SB1、SB2、HL1及HL2四个元件。根据图2-1电气原理图，SB1与SB2有一端相连为“3”，HL1与HL2有一端相连为“地”。其余的2、3、4、6、7、15、16通过7×1 mm2的红色线接到安装板上相应的接线端，与安装板上的元件相连。黄绿双色线是接到接地铜排上的。所采用的包塑金属软管的直径为15 mm长度为1 m。其他元件与安装板的连接关系这里不再赘述。

电气安装接线图与电气原理图有很大区别。电气原理图以表明电气设备、装置和控制元件之间的相互控制关系为出发点，以明确分析电路工作过程为目标。而电气安装接线图是以表明电气设备、装置和控制元件的具体接线为出发点，以接线方便、布线合理为目标。(www.daowen.com)

在阅读电气安装接线图时，还应该注意以下几点：

（1）在电气安装接线图中，电气设备、装置和电器元件均按照国家规定的电气图形符号绘出，而不考虑其真实结构。各电器元件的图形符号、文字符号等均与电气原理图一致。

（2）电气安装接线图必须标明每条线所接的具体位置，每条线都有具体明确的线号。

（3）每个电气设备、装置和电器元件都有明确的位置，并应与实际安装位置一致，而且将每个电器元件的不同部件都画在一起，常用虚线框起来。例如，一个接触器是将其线圈、主触头、辅助触头都绘制在一起，并用虚线框起来。有的电器元件用实线框图表示出来，其内部结构全部略去，而只画出外部接线。例如，在半导体集成电路图中只画出集成块的外部接线，而在实线框内只标出电器元件的型号。

（4）不在同一控制箱和同一配电板上的各电器元件的连接是经接线端子板连接的，电气互联关系以线束表示，连接导线应标明导线参数（型号、规格、数量、截面积和颜色等），一般不标注实际走线途径。各电器元件的文字符号及端子板编号应与电路图一致，并按电路图和穿线管尺寸的接线进行连接。对于同一控制箱或同一块配电板上的各电器元件之间的导线连接，可直接连接。

（5）走线相同的多根导线可用单线表示。

（6）用连续的实线表示端子之间实际存在的导线。当穿越图面的连接线较长时，可将其中断，并在中断处加注相应的标记。
