熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式和自复式4类。

1.RC1A系列插入式熔断器（瓷插式熔断器）

RC1A插入式熔断器是将熔丝用螺丝固定在瓷盖上，然后插入底座，它由瓷座、瓷盖、动触头、静触头及熔丝5部分组成，其结构如图1-38所示。

RC1A系列插入式熔断器结构简单，更换方便，价格低廉。一般在交流 50 Hz、额定电压380 V及以下、额定电流200 A及以下的低压线路末端或分支电路中，作为电气设备的短路保护及一定程度的过载保护元件。现在这种系列的熔断器已趋于淘汰。

2.RL1系列螺旋式熔断器

RL1系列螺旋式熔断器属于有填料封闭管式，其外形和结构如图1-39所示。它主要由瓷帽、熔断管、瓷套、上接线座、下接线座及瓷座等部分组成。

图1-38　RC1A系列插入式熔断器

1—熔丝；2—动触头；3—瓷盖；4—空腔；5—静触头6—瓷座。

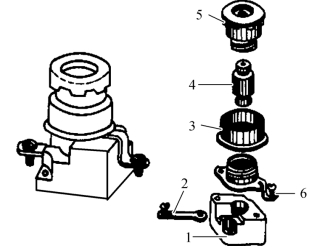

图1-39　RL1系列螺旋式熔断器

1—瓷座；2—下接线座；3—瓷套；4—熔断管；5—瓷帽；6—上接线座。

RL1系列螺旋式熔断器的分断能力较强，结构紧凑，体积小，安装面积小，更换熔体方便，工作安全可靠，并且熔丝熔断后有明显指示，因此广泛应用于控制箱、配电屏、机床设备及振动较大的场合，在交流额定电压500 V、额定电流200 A及以下的电路中，作为短路保护器件。

3.RM10系列无填料封闭管式熔断器

RM10系列无填料封闭管式熔断器主要由纤维管、变截面的锌熔片、夹头及夹座等部分组成。RM10型熔断器的外形与结构如图1-40所示。

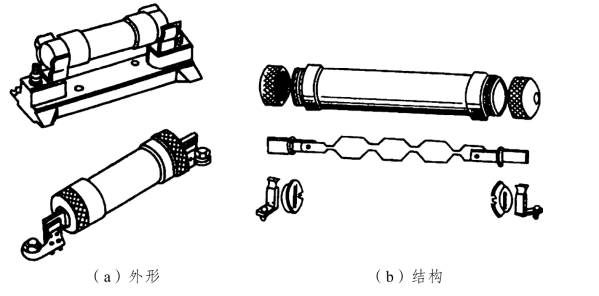

图1-40　RM10系列无填料封闭管式熔断器

RM10系列无填料封闭管式熔断器适用于交流50 Hz、额定电压380 V或直流额定电压440 V及以下电压等级的动力网络和成套配电设备中，作为导线、电缆及较大容量电气设备的短路和连续过载保护元件。

4.RT0系列有填料封闭管式熔断器

RT10系列有填料封闭管式熔断器主要由瓷熔管、栅状铜熔体和触头底座等部分组成，其外形与结构如图 1-41所示。当熔体熔断后，可使用配备的专用绝缘手柄在带电的情况下更换熔管，装取方便，安全可靠。(www.daowen.com)

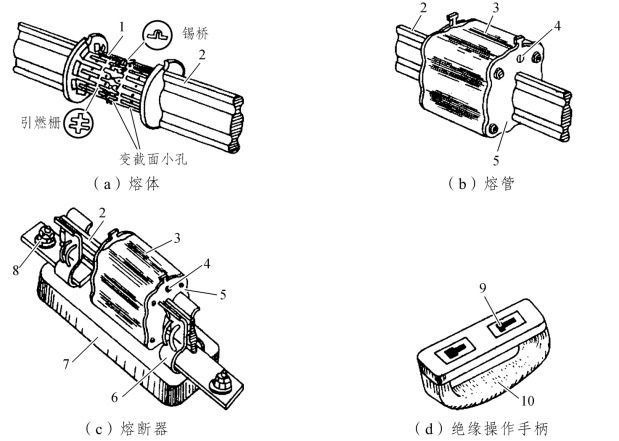

图1-41　RT0系列有填料封闭管式熔断器

1—栅状铜熔体；2—触刀；3—瓷熔管；4—熔断指示器；5—端面盖板；6—弹性触座；7—底座；8—接线端子；9—扣眼；10—绝缘拉手手柄。

RT0系列有填料封闭管式熔断器是一种大分断能力的熔断器，广泛用于短路电流较大的电力输配电系统中，作为电缆、导线和电气设备的短路保护及导线、电缆的过载保护元件。

5.快速熔断器

快速熔断器又叫半导体器件保护用熔断器，主要用于硅元件变流装置内部的短路保护。由于硅元件的过载能力差，因此要求短路保护元件应具有快速动作的特征。快速熔断器能满足这个要求，且结构简单，使用方便，动作灵敏可靠，因而得到了广泛应用。快速熔断器的典型结构如图1-42所示。

6.自复式熔断器

常用熔断器的熔体一旦熔断，必须更换新的熔体，这就给使用带来不便，而且延缓了供电时间。近年来，出现重复使用一定次数的自复式熔断器。

自复式熔断器是一种限流电器，其本身不具备分断能力，但是和断路器串联使用时，可以提高断路器的分断能力，可以多次使用。其结构如图1-43所示。

图1-42　快速熔断器的典型结构

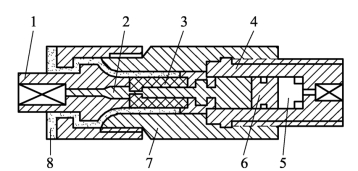

图1-43　自复式熔断器结构

1，4—电流端子；2—熔体；3—绝缘管；5—氩气；6—活塞；7—不锈钢套；8—填充剂。

自复式熔断器的熔体是应用非线性电阻元件（如金属钠等）制成，在常温下是固体，电阻值较小。在短路电流产生的高温下，熔体气化，阻值剧增，即瞬间呈现高阻状态，从而能将故障电流限制在较小的范围内。

在正常情况下，电流从电流端子1通过绝缘管3细孔中的金属钠到电流端子4上，形成电流通路。当发生故障时，因故障电流使金属钠急剧发热而气化，形成高温高压的高电阻状态。从而极大地限制了故障电流的增加，此时活塞6在高温下压缩氩气5。当故障电流切除后，金属钠温度下降，活塞在压缩氩气的作用下恢复到原来的位置。使钠恢复并凝固成固体，电阻也将为原值，供再次使用。一个额定电流为100 A的自复熔断器，在100 kA故障电流时，其限流电流仅为16 kA。

可见，与其说自复式熔断器是一种熔断器，还不如说它是一个非线性电阻，因为它熔而不断，不能真正分断电路，但它具有限流作用显著、动作时间短、动作后不需更换熔体等优点。各种熔断器在电路图中的符号如图1-44所示。

图1-44　熔断器的符号
