1.行程开关
行程开关是用以反映工作机械的行程，发出命令以控制其运动方向和行程大小的开关，主要用于机床、自动生产线和其他机械的限位及程序控制。
（1）行程开关结构及工作原理。
各系列行程开关的基本结构大体相同，都是由触点系统、操作机构和外壳组成。行程开关有直动式、滚轮式和微动式3种，常见的有直动式和滚轮式。直动式行程开关实物外形及结构如图1-4所示，图形与文字符号如图1-5所示。
图1-4 直动式行程开关实物外形及结构示意
1—顶杆；2—弹簧；3—常闭触点；4—常开触点。

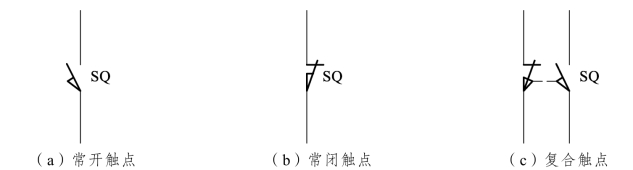

图1-5 行程开关的图形与文字符号
滚轮式和微动式行程开关实物外形及结构如图1-6所示。
图1-6 滚轮式和微动式行程开关实物外形及结构
1—壳体；2—弓弹片；3—常开触点；4—常闭触点；5—动触点；6—推杆。(www.daowen.com)
当移动速度低于 0.4m/min时，直动式行程开关触点分断太慢，易拉弧，这时往往选用滚轮式行程开关，滚轮式行程开关由于弹簧的作用，触点动作迅速，适用于移动速度较慢的场合。微动式行程开关的动作迅速、灵敏，行程小，触点容量小，适用于要求动作灵敏的微型设备中。
行程开关动作后，复位方式有自动复位和非自动复位两种。自动复位式是当运动部件的挡铁移开后，在复位弹簧的作用下，行程开关的各部分能自动恢复至原始状态；非自动复位式是当运动部件的挡铁移开后，开关不自动复位，只有运动机械反向移动，挡铁从相反方向碰压另一滚轮时，触头才能复位。
（2）行程开关的型号及含义。
常用的行程开关有LX19和JLXL1等系列，其型号及含义如图1-7所示。
图1-7 LX19系列行程开关型号
行程开关主要根据应用场合所需的触点数、触点形式、操作方式进行选择。
2.接近开关
接近开关又称为无触点位置开关，是一种非接触型检测开关。它采用了无触点电子结构形式，克服了有触点位置开关可靠性差、使用寿命短和操作频率低的缺点。当运动的物体靠近开关到一定位置时，开关发出信号，实现行程控制、计数及自动控制的作用。它的用途除了行程控制和限位保护外，还可作为检测金属体的存在、高速计数、测速、定位、变换运动方向、检测零件尺寸、液面控制及用作无触点按钮等。
与行程开关相比，接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点。但在使用接近开关时，仍要用有触点继电器作为输出器。
接近开关是通过其感应头与被测物体间介质能量的变化来获取信号的。接近开关的种类很多，在此只介绍高频振荡型接近开关的工作原理。当有金属物体靠近一个以一定频率稳定振荡的高频振荡器的感应头附近时，由于感应作用，该物体内部会产生涡流及磁滞损耗，以致振荡回路因电阻增大、能耗增加而使振荡减弱，直至停止振荡。检测电路根据振荡器的工作状态控制输出电路的工作，再由输出信号去控制继电器或其他电器，以达到控制目的。
接近开关的型号及含义如图1-8所示。
图1-8 接近开关的型号
