转换开关是多挡位、控制多回路的组合开关,主要用作控制线路的转换及电气测量仪表的转换,也可用于控制小容量异步电动机的启动、停止和正反转。由于触头挡数多、换接线路多、能控制多个回路,适应复杂线路的要求,故又称为万能转换开关。它的结构特点是体积小,触头对数多,接线方式灵活,操作方便。

1.转换开关的结构与工作原理

转换开关的外形与结构如图1-2所示。它是由多节触点组合而成的刀开关。与普通闸刀开关的区别是转换开关用动触片代替闸刀,操作手柄在平行于安装面的平面内可左右转动。开关的3对静触头分别装在3层绝缘垫板上,并附有接线柱,用于与电源及用电设备相接。动触头是用磷青铜片(或硬紫铜片)和具有良好灭弧性能的绝缘钢纸板铆合而成,并和绝缘垫板一起套在附有手柄的方形绝缘转轴上。手柄和转轴能在平行于安装面的平面内沿顺时针或逆时针方向每次转动90°,带动3个动触头分别与3对静触头接触或分离,实现接通或分断电路的目的。开关的顶盖部分是由滑板、凸轮、扭簧和手柄等构成的操作机构。由于采用了扭簧储能,可使触头快速闭合或分断,从而提高了开关的通断能力。

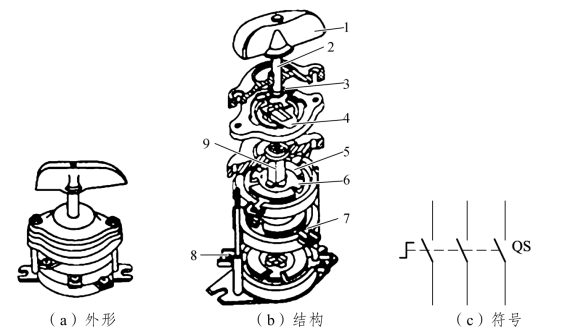

图1-2 HZ10-10/3型组合开关(www.daowen.com)

1—手柄;2—转轴;3—弹簧;4—凸轮;5—绝缘垫板;6—动触头;7—静触头;8—接线端子;9—绝缘杆。

2.转换开关的型号及含义

LW5系列转换开关的型号及含义如图1-3所示。

图1-3 LW5系列转换开关型号
