RE、RP系统数据交换接口集成模式探讨

经由RE反求技术获得的三维点云数据资料,借助三维RE相关反求软件(如Surfacer软件)处理与拟合,生成所需的曲面CAD模型,再导入RP技术接受的层片文件格式,即RE与RP之间的数据交换文件格式。

商用RE软件主要用于测量数据的曲面重构,并将其重构结果以商用CAD软件包(如UG软件)能够接受的格式(如IGES的文件格式)输出,之后再利用相关CAD软件完成三维实体造型,最后以RP工艺设备能接受的文件格式(如STL文件格式)输出。

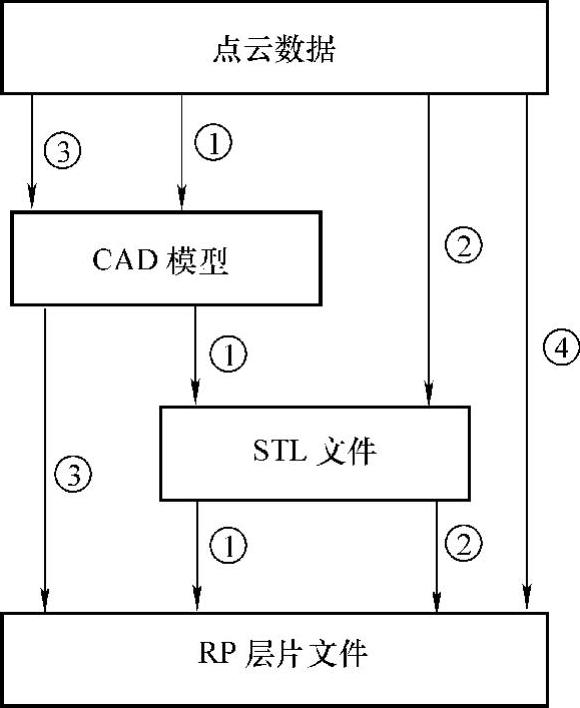

图7-6 集成RE、RP系统数据交换的接口模式

图7-6所示为集成RE、RP系统数据交换常用的4种接口模式。模式①因为还涉及复杂曲面以及求交算法的精度问题,比较繁琐。模式②需要将CAD模型转化并输出STL文件,利用商用CAD软件转化为STL文件时,有时会出现一些错误和缺陷,如面片间的间隙、法矢错误、错误的面相交等,设计者需花较大精力用于检验和修改STL数据文件。模式③和④都绕开采用RE技术获得的三维散乱数据的复杂曲面重构和CAD造型,直接对CAD模型进行切层处理,获得更加精确的切层数据。模式③对点云数据进行三角化处理,直接生成STL文件,所输出的STL文件错误较少。因此,模式③和④是目前RE与RP集成系统框架较理想的数据交换接口模式。
