产品快速设计与制造系统的基本框架

产品快速设计与制造系统是集工业设计、计算机三维CAD软件、RE、RP及RT等技术为一体的、恰当的集成制造系统。目前的企业常常采用以下两种设计方法进行产品的快速设计与制造:一是从模型或样品出发,进行产品的快速设计。采用此种方法进行产品快速设计与制造的大致步骤为:样品或模型的三维数据资料的反求,将三维数据资料进行曲面拟合和修改,三维造型与创新设计,快速成型,成型制件进行工艺与结构分析,进行快速模具和产品的制作。二是从概念出发进行产品的快速设计与制作。采用此种方法进行产品快速设计与制造的大致步骤为:首先进行概念产品的设计,产品的创新设计与三维CAD造型,快速成型,成型制件进行工艺与结构分析,进行快速模具和产品的制作。

从以上两种产品的快速设计方法及步骤中可以看出,它们都是借助计算机三维CAD设计、快速成型与快速模具制造等技术来进行产品的快速设计与制造。不同点则是前者是采用逆向思维的方式,而后者是采用正向思维的方式进行产品的快速设计与制造。

产品快速设计与制造过程不仅仅是考虑某个单一因素,而是集工业设计、美学、产品的功能与结构性能、产品的制造工艺性以及成本等多种因素于一体的设计过程,有时甚至可能还需通过对产品在实际工作环境中进行仿真或在仿真基础上进行相关的优化设计,最终达到产品的设计目的。

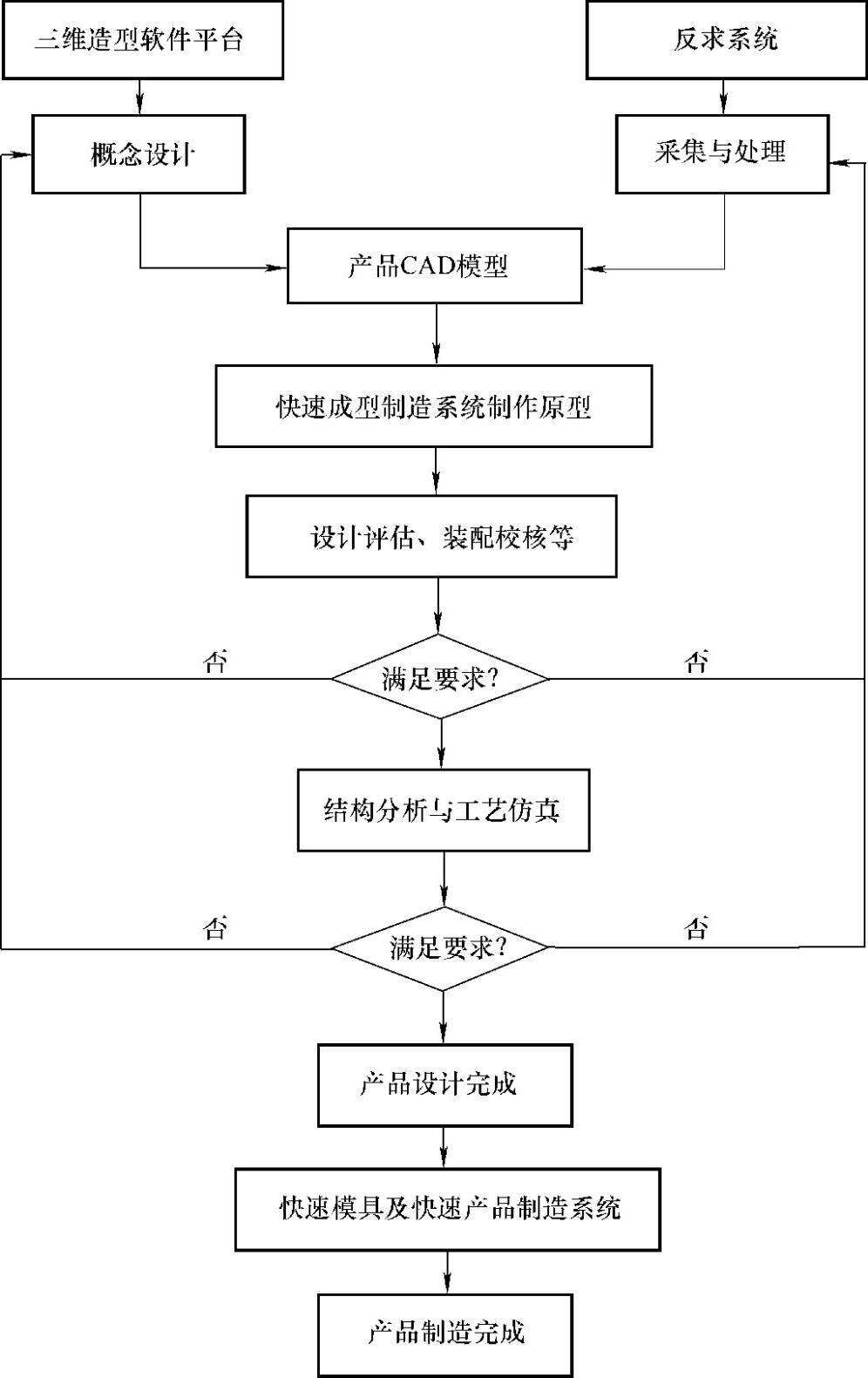

图7-1所示为产品快速设计与制造系统的基本框架。(www.daowen.com)


图7-1 产品快速设计与制造系统的基本框架
