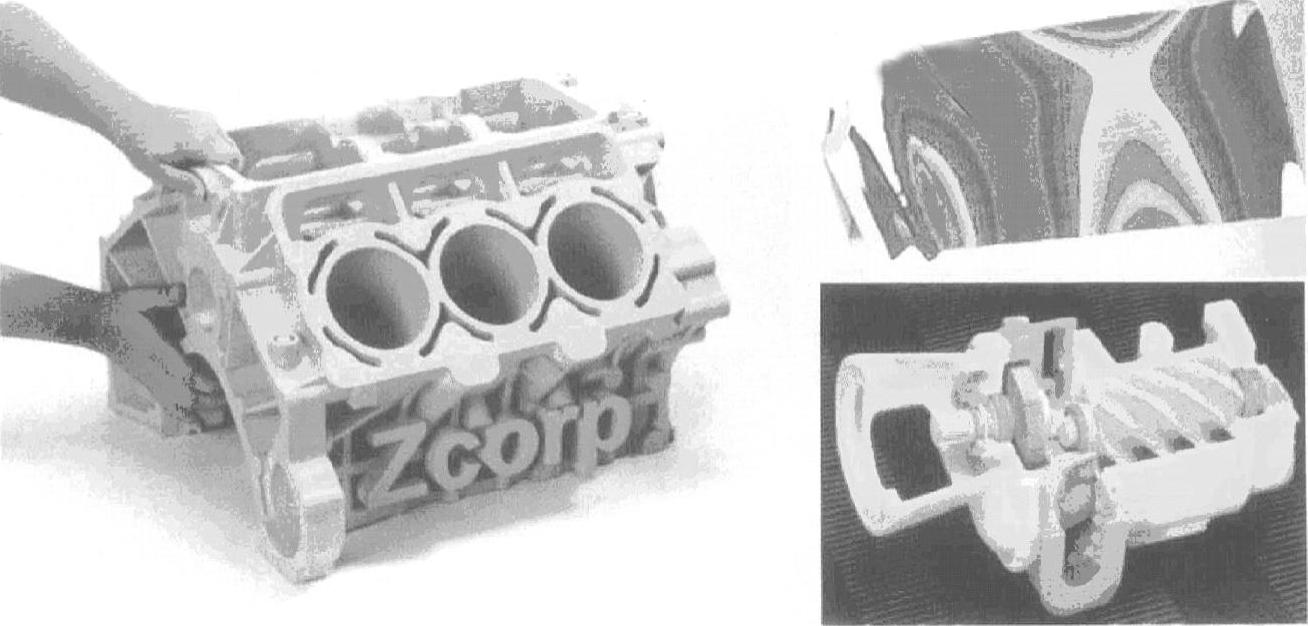

(1)图2-65所示为采用3DP技术制作的单一彩色气缸体原型、叶片有限元分析的彩色应力状态模型和不同零件用不同颜色材料成型后装配而成的彩色蜗杆泵。

图2-65 采用3DP技术制作的彩色模型

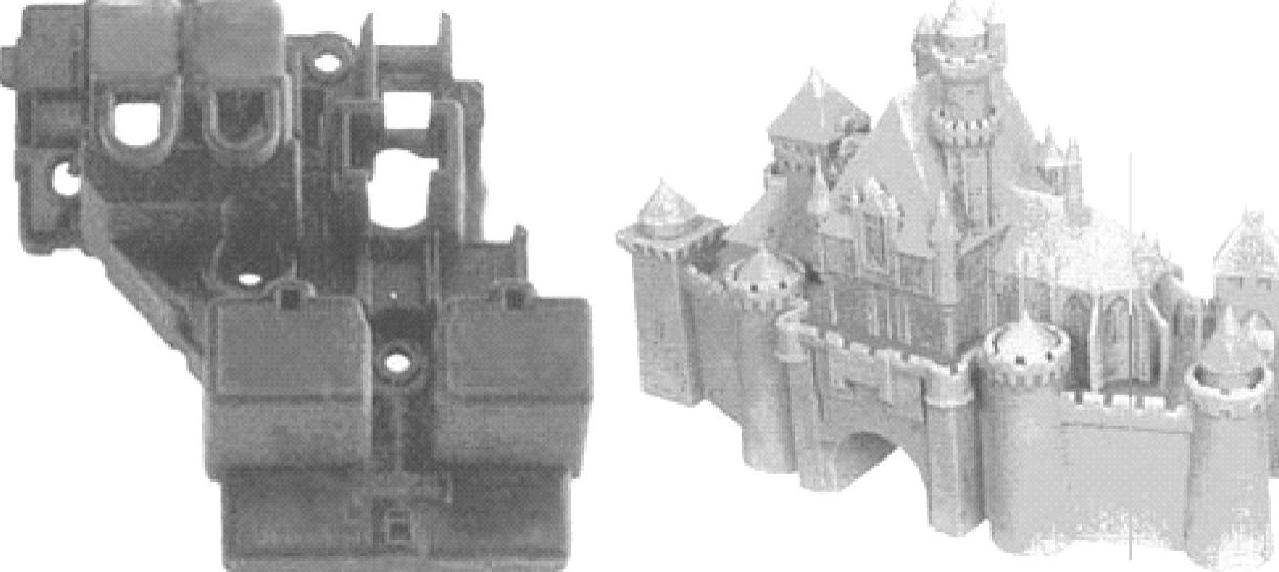

(2)图2-66所示为采用Objet公司Eden系列树脂材料制作的汽车原型零件和城堡模型。采用树脂三维打印快速成型工艺制作的模型制件精度较高，且表面细节较好。

图2-66 树脂材料制作的汽车原型零件和城堡模型

(3)三维喷涂粘结技术在陶瓷中的应用。

3DP设备以小巧、方便、价廉而获得了很多用户的欢迎，其销量在最近几年已跃居快速成型设备的第三位。英国Brunel大学已研制出配制陶瓷粉进行多层打印以制备陶瓷件。其具体步骤如下：

1)首先设计出零件的三维CAD模型。

2)将模型输出为∗.STL文件，并将其切成等厚的层层薄片。每层的厚度由设计者自行设定。

3)快速成型系统将每一层薄片分解成矢量数据，用来控制粘结剂喷射头移动的走向和速度。(www.daowen.com)

4)将陶瓷粉末铺覆在工作台上。

5)在计算机控制下，喷头按步骤3)的设定进行扫描、喷涂与粘结，有粘结剂的部位，陶瓷粉就粘结成实体的陶瓷体，周围没被粘结的粉末则起支撑粘结层的作用。

6)工作台下降一个层厚的高度。

如此循环往复，直至原型制件加工完毕，然后再对原型制件进行后处理(如焙烧等工艺)，其目的是为保证原型制件具有一定的机械强度及耐热强度。

图2-67所示为采用3DP技术制作的陶瓷制品、注射模具。图2-68所示为采用3DP技术制作的金属原型制件。

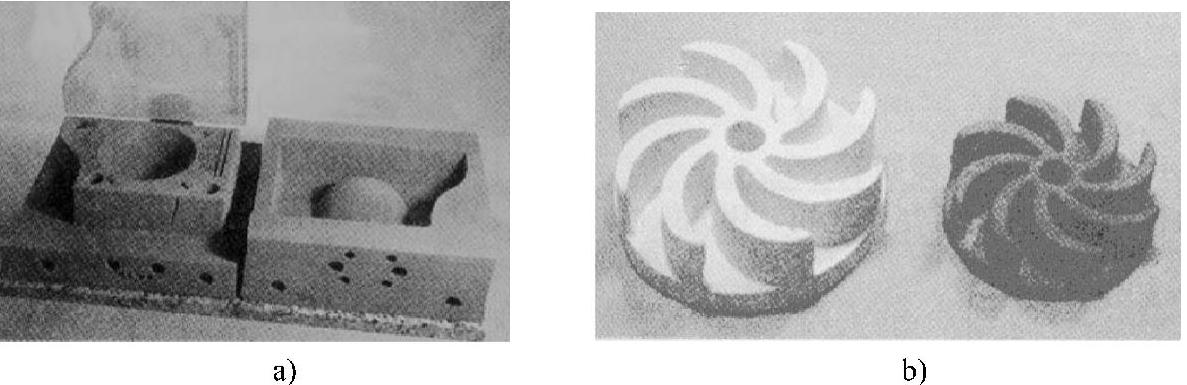

图2-67 采用3DP技术制作的结构陶瓷制品和注射模具

a)陶瓷制品 b)注射模具

图2-68 3DP技术制作的金属原型制件
