(一)LOM快速成型原理及工艺过程

LOM设备及工艺原理如图2-45所示。首先将产品模型的三维CAD数据输入LOM成型系统中，用系统中的切片软件对模型进行层层切片，得到产品在高度方向上多个横截面的轮廓线；再由计算机系统发出指令，步进电动机带动主动辊芯转动，进而带动纸卷转动，同时在工作台面上自右向左移动预定的距离；工作台升高至切割位置；热压辊自左向右滚动，对工作台上面的纸以及涂敷在纸下表面的热熔胶进行加热与加压，使纸粘于基底上；激光头依据预先设定好的分层截面

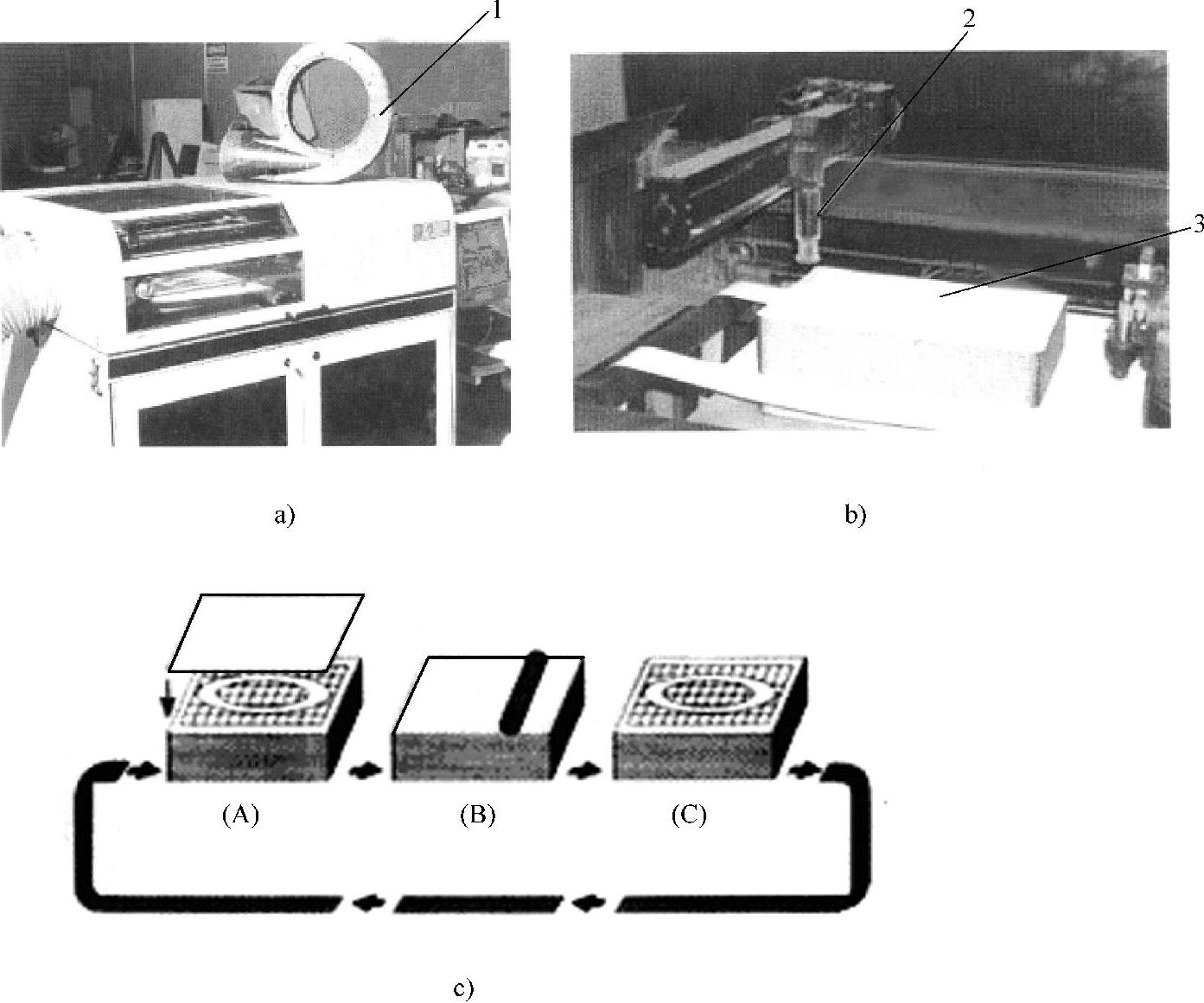

图2-44 LOM 2030H型快速成型机

a)LOM设备 b)LOM工作室 c)LOM工艺过程

1—涡轮鼓风机制件 2—激光头 3—原型制件

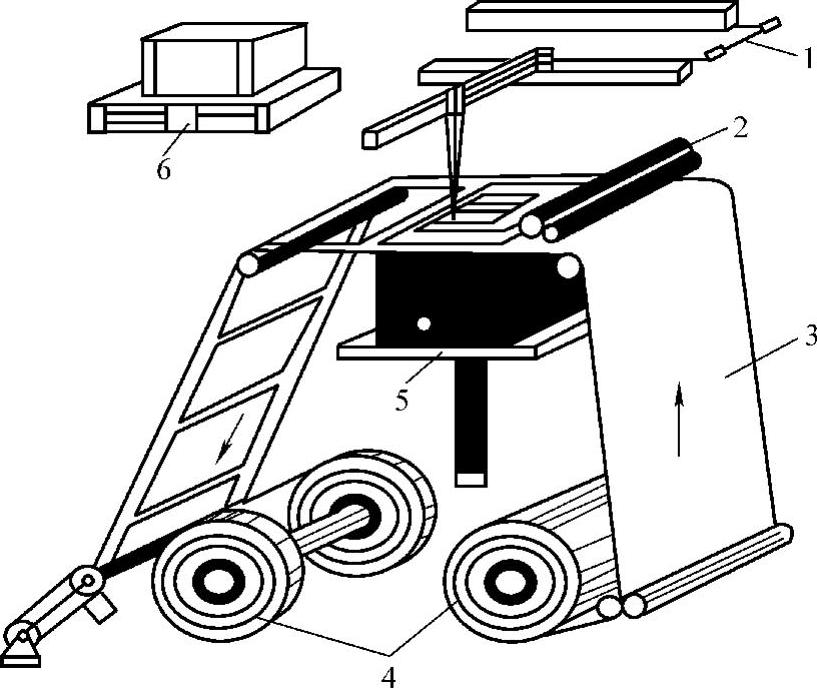

图2-45 LOM设备及工艺原理图

1—激光器 2—热粘压机构 3—纸 4—原材料送进机构 5—工作台 6—计算机

轮廓线进行逐层切割纸的工作。然后，工作台以及被切出的轮廓纸层下降至一定的高度，步进电动机驱动主动辊再次沿逆时针方向进行转动。如此循环往复，直至最后一层轮廓被切割与粘合完毕。

图2-46所示为采用LOM技术进行切割的某一层切割平面。同时将轮廓线外部的纸切割成一个个小方网格，以便模型成型后快速剥离。

最后，从工作台上取下加工好的长方体块，再用小锤敲打，使部分由小网格构成的小立方块废料与产品模型分离开来，或用小刀从模型上剔除残余的小废料块，即可获得三维实体模型。图2-47所示为LOM工艺成型过程示意图。

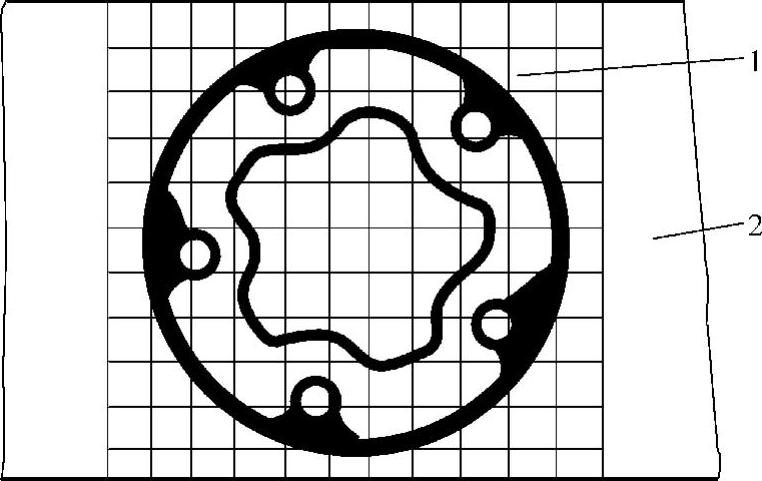

图2-46 LOM技术进行切割的某一层切割平面

1—废料 2—原材料(纸)(www.daowen.com)

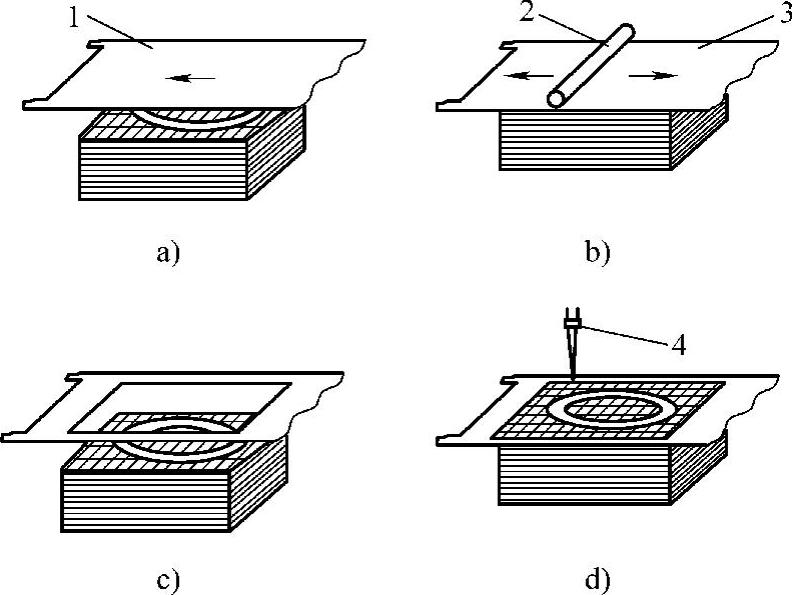

图2-47 LOM工艺成型过程示意图

a)叠加一层新材料 b)热粘压 c)工作台下降 d)激光线切割

1—原材料 2—热粘压机构 3—新一层原材料 4—激光束

(二)LOM快速成型系统的组成

LOM快速成型系统由计算机及控制软件、激光切割系统、原材料存储及送料机构、可升降工作台、热粘压机构等组成，如图2-48所示。

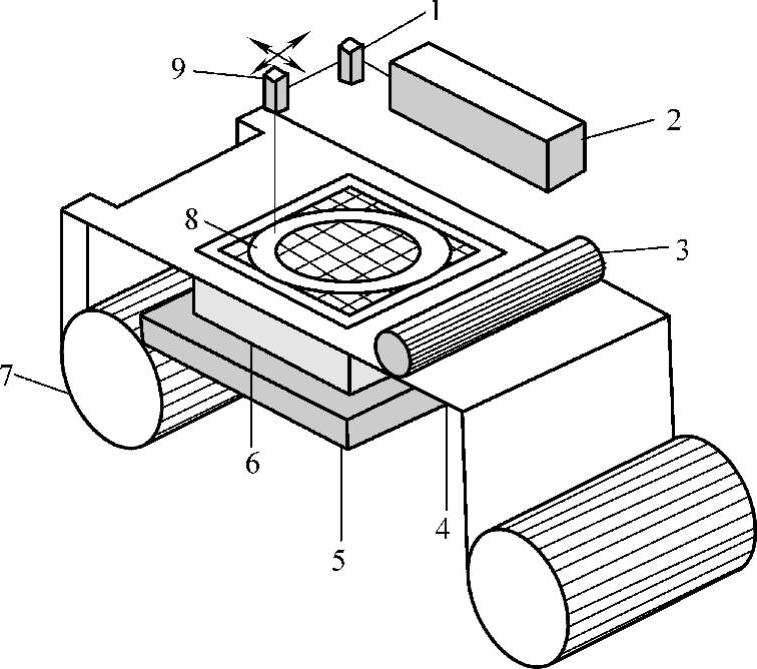

图2-48 LOM工艺系统组成

1—聚焦镜 2—激光器 3—热压辊 4—供纸机构 5—工作台 6—原型制件 7—收纸机构 8—原型制件的某一层 9—激光头

1.计算机及控制软件 LOM系统配有三维数据分层处理软件，可接受∗.stl数据格式，并可将∗.stl数据处理成可分层加工的二维数据格式。

2.激光切割系统 激光切割系统由CO₂激光器、激光头、电动机、外光路等组成。激光器功率一般为20～50W。激光头在X-Y平面上由两台伺服电动机驱动做高速扫描运动。为了保证激光束能够恰好切割当前层的材料而不损伤已成型的部分，激光切割速度与功率自动匹配控制。外光路由一组集聚光镜和反光镜组成，切割光斑的直径范围是0.1～0.2mm。

3.原材料存储及送进机构 原材料存储及送进机构由直流电动机、摩擦轮、原材料存储辊、送料夹紧辊、导向辊、废料辊等组成。原料纸套在原材料存储辊上，材料的一端经过送料夹紧辊、导向辊粘于废料辊上。送料时，送料电动机沿逆时针方向旋转一定角度，带动纸料向左前进所需要的距离。在完成当前层的铺覆加工后，送料机构就会重复上述动作，敷设下一层材料。

4.可升降工作台 可升降工作台用于支撑模型工件。每完成一层加工，工作台在数控系统的控制下就会自动下降一个0.1～0.2mm的层厚。

5.热粘压机构 热粘压机构由热压板、温控器及高度检测器、步进电动机、发热板、同步齿形带等组成。热压板上装有大功率发热元件。温控器包括温度传感器和控制器。当送料机构铺覆完一层纸材后，热压机构就会对工作台上方的材料进行热加压，其目的是为保证上下层之间完全粘结。
