由此可见，1997年采取的修复措施是卓有成效的，而且大部分措施都持续有效。无论是已加固的还是未加固的砂岩，它们都是完好的，并没有粉化剥落。用含丙烯酸盐的石材修补砂浆Motema CC修补的部分只有8%受损。图5.2.5展示了平滑的曲线。

屋顶憎水处理效果降低了，ω值为0.58 kg/（m2 · √ h），比临界值0.5 kg/（m2· √ h）略高一些。屋顶长满了藓类和地衣。

1997年修复时，用石灰砂浆填补了被破坏的灰缝。这些修复的灰缝之中，约30%的灰缝再次风化了。在墓碑上，用一种丙烯酸盐基的石材修补剂进行嵌边，总面积达200 cm2。将丙烯酸树脂Paraloid 5%溶于乙酸乙酯中，与大理岩粉混合，根据大理岩不同的色彩，用不同的颜料上色。在7号壁龛的十字架的垂直边上，石材修补剂修补过的地方又风化了。1997年，人们在大理岩墓碑上一共测绘到总长为16 cm的裂隙，其中主要是毛细裂隙。在这些裂隙中，有5 cm的裂隙存在于原先的修补石材与大理岩之间，分别分布在4号和5号壁龛浮雕的鼻子上，人们用丙烯酸树脂分散体填补这些裂隙。修补过的地方在后期检查时仍然是完好的。为了长期观察未填补的毛细裂隙和之后在2009年的研究，人们用裂隙宽度测量仪得到3个典型病害场景的照片记录（图5.2.6）。

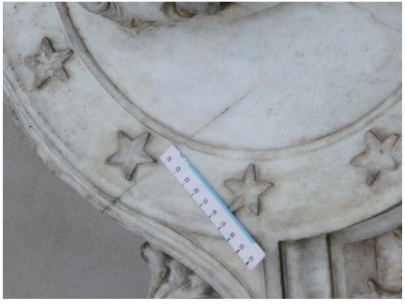

图5.2.6　4号壁龛，墓主彼得·亚历山大·冯·伊岑普利茨，逝世于1834年，雕刻者：C.D.劳赫，卡拉拉大理岩，用裂隙宽度测量仪进行裂隙监测，Arnold摄于2010年

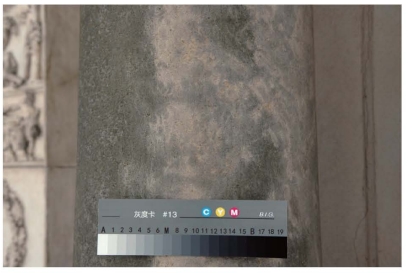

图5.2.7　4号壁龛，彼得·亚历山大·冯·伊岑普利茨，逝世于1834年，雕刻者：C.D.劳赫，易北河砂岩，用灰度卡监测污染，Rentmeister摄于2010年

人们利用灰度卡开始监测（图5.2.7） ，以观察新的污染。这些测量是未来进行比较研究的基础。大约5年之后，分析的结果才是有意义的。(www.daowen.com)

1）推荐措施

推荐实施以下五项措施：

·清洗整个陵墓柱廊；

·修复背面的灰缝和抹灰砂浆；

·修理雨水导槽的排水管；

·重新对屋顶的憎水处理；

·观察监测裂隙和灰缝。
