卡琳·基什纳（Karin Kirchner）

尤塔·查曼奇希（Jutta Zallmanzig）

为定量测定石材表面粉化剥落的程度，我们尝试使用毛刷检测法：用毛刷在限定的检测区域内刷，然后测定剥落的粉末的重量。因此，我们为平面的石材表面定制了10cm×10cm的模板，为雕塑定制了5 cm×5 cm的模板；我们使用的是较硬的模板材料，比如照相纸（图2.2.3.1和图2.2.3.2） 。刷取粉末时使用的毛刷为画笔（“达芬奇”画笔111系列14号）。如用粉末铲）。粉末将被装入带盖的密封盒子运输到实验室。这些粉末将在60℃条件下烘干并称重。

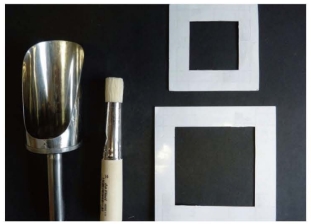

图2.2.3.1　粉化剥落测量用具

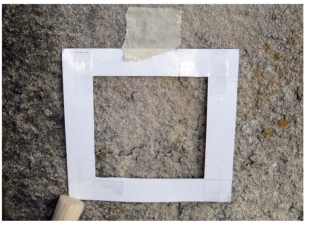

图2.2.3.2　粉化剥落测量实例

在待测区域内用毛刷横竖方向各刷10次，然后将剥落的材料粉末收集起来（比

粉末量以g/100 cm2或g/2 5 cm2为单位计算。其中100 cm2和25 cm2指的是检测面积。

应确定的还有被测文物或建筑部位的方位以及检测区域所处建筑部位的高度。此外，也应在表格中记录图示病害类型（表2.2.3.1） 。

在使用毛刷检测法时需注意：若待测表面生物附生问题严重，那么所测得的石材粉化剥落的粉末量会受生物附生的影响。在分析表格中应注明这种情况。

这里，有两个问题需要讨论，即晶粒层数的换算和面积单位的指定。

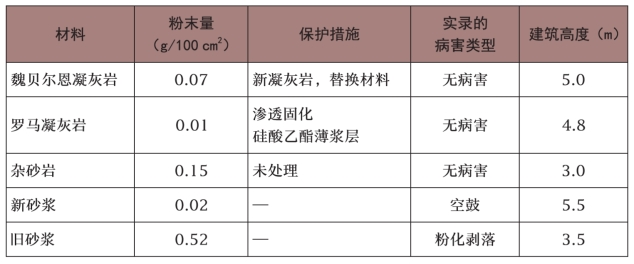

表2.2.3.1　克尼格斯温特尔-奥伯普莱斯（Königswinter-Oberpleis）圣潘克拉提乌斯（St. Pankratius）天主教堂拱券回廊建筑西侧立面之毛刷检测法结果记录

(www.daowen.com)

晶粒层数的确定

表2.2.3.2根据粉化剥落的粉末量和各石材的表观密度计算毛刷检测法中剥落的表层厚度。根据平均粒径（例如Grimm， 1990）能估算晶粒层的数量。

但是这种分析也出现以下问题：

·若石材表面有严重的生物附生或严重污蚀，晶粒层数的计算就明显是有误差的。

·若是火山岩石材（如凝灰岩和粗面岩），计算平均晶粒度时应注意区分斑晶和基质。表2.2.3.2给出了示例。

如表2.2.3.2所示，会存在这样的材料，其已风化晶粒层的数量因表观密度的偏差和平均粒径的变化而波动。

因此建议：在使用本方法时，需要针对具体对象测定的数值进行分析，以确定能否提供有意义的数据，应用范例可见图2.2.3.3。

指定使用的单位

在确定材料粉化剥落的粉末量时，应从方便我们研究的角度使用g/ 100 cm2的单位。因为若换算成kg/m2，会误判病害规模。

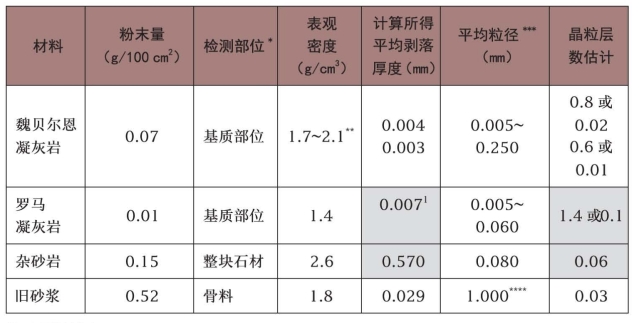

表2.2.3.2　尝试将剥落的粉末量换算成晶粒层数

注： ＊显微镜检查；
＊＊数据来源：慕尼黑工业大学石质文化遗产数据库；
＊＊＊数据来源：Grimm， 1990；
＊＊＊数据依据筛分曲线得到。
1表中灰底处数据疑原文有误。——译者注

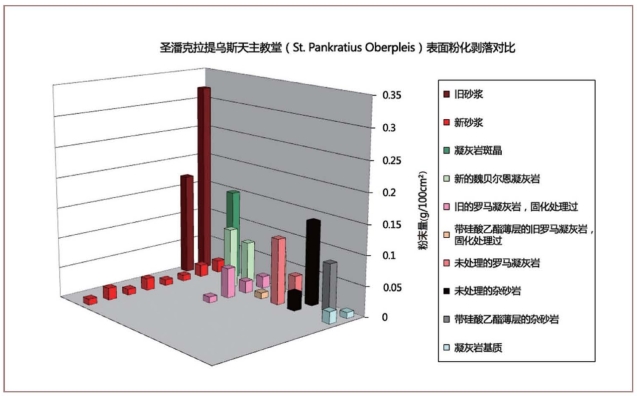

图2.2.3.3　毛刷检测法应用范例
