1）产品经检验合格后装箱出厂，为了便于装箱运输，多台并列的一次母线及电容器分装，当产品运到目的地后，首先必须检查装箱是否完整。若不立即安装使用，应将产品存放在干燥清洁之处。

2）产品拆箱后即可进行安装，根据制造厂提供的图纸，将另行装箱的母线及电容器安放好，安装时应注意：

①检查母线、熔断器、接触器、电容器以及其他螺钉是否上紧。

②检查一次及二次线是否接好。

③电容器分组安装，相邻电容器之间的距离应不小于50mm，以保持通风良好。

3）投入运行操作程序。

①将功率因数补偿自动控制器的电源开关搬到关的位置，将左右两个旋钮开关搬到0位，再把BJZ—3的转换开关1KK、2KK、3KK的把手向左搬到45°之后，才可以把01（01A、01B）的刀开关合闸，接着将功率因数补偿自动控制器的电源开关搬到开的位置把右边的旋钮开关搬到自动位置。

②退出运行时将功率因数补偿自动控制器的左右旋钮搬到手切位置，等屏内的电器全部切除完后方可把01（01A、01B）的刀开关拉开，详细说明参看补偿自动控制器说明书。(www.daowen.com)

③如果补偿控制器拆出检查时，可将转换开关1KK、2KK、3KK的把手根据功率因数需要搬向0位至45°、90°、135°等位置。

④在手动操作时，电容器组自网路切出后1min内不得重新投入。

⑤面板上的指示灯作为电容器组投入指示之用，并与放电电阻组成放电回路，作为电容器组撤出放电之用。

⑥电压表经HK切换开关测量母线电压（BJZ—3—01B的电压表直接接入母线），电流表作为电容器三相电流指示之用，功率因数表作为网路功率因数监视之用。

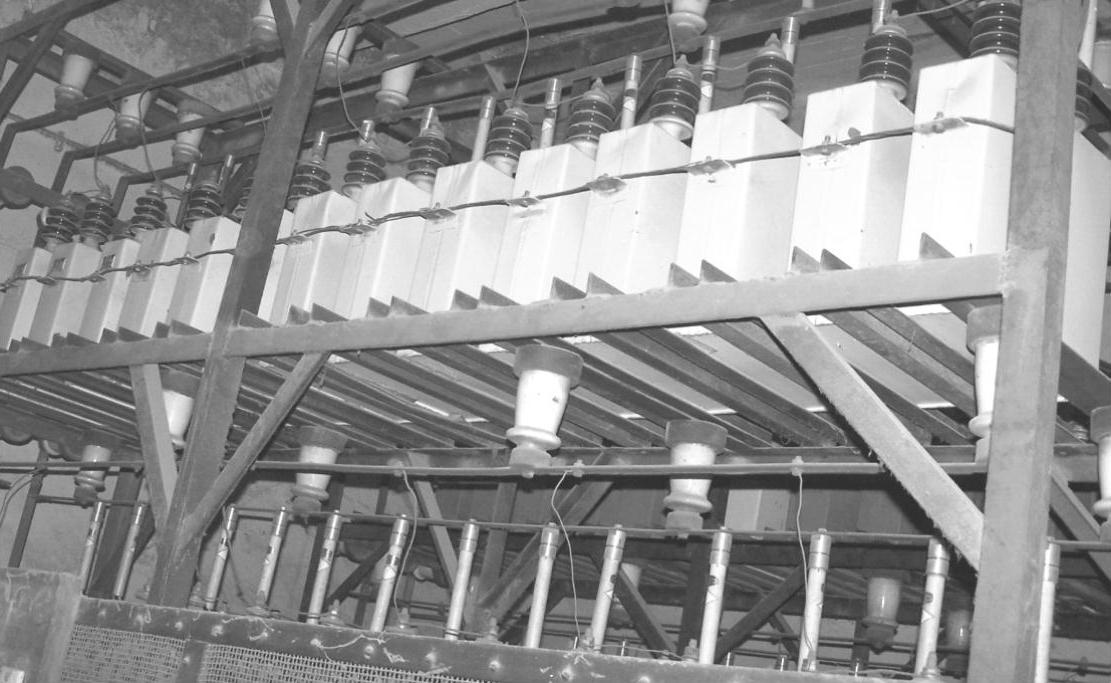

电容补偿装置如图8-23所示。

图8-23 电容补偿装置
