高压配电装置的安装技巧与注意事项

高压电器供电安全要求

对工业企业来讲,变(配)电所是全企业的供电心脏,因此变(配)电所是全厂产品产量指标、产品质量指标能否完成和能否保证人身、设备两安全的先决条件,必须高度重视,特作以下要求:

1)所有高压开关分合闸动作都必须灵活、可靠,其位置标志牌必须正确。

2)高压隔离开关与高压断路器的联锁必须可靠。

3)高压断路器和电压互感器不准有漏油、渗油现象,油位应正常。

4)所有高压电气设备在运行时,除个别电压互感器有轻微嗡嗡声外,其他高压电气设备均不应有响声,特别是放电声。

5)对于高压停电线路,长期不用或有人作业时,一定悬挂“有人作业,禁止合闸”的警告牌。

6)高压开关柜底下的地沟,应保持干净、干燥,不得有积水现象产生。

7)高压系统模拟板上的各路开关分合闸表示位置,必须与实际情况相符。

8)雨季之前,对进出线电缆保护管的管口密封情况应进行仔细检查,以防止雨水漏入、渗入室内高压地沟里。如发现地沟有积水,要及时排水。(www.daowen.com)

9)为了测量监视准确和继电保护可靠,对高压开关柜上各种显示仪表、继电保护装置要定期进行校验和整定。

10)由高压电缆头或高压穿墙套管到变压器高压侧一段导线,一般传统做法是用铝母线。此种做法有缺点:一是母线裸露带电,当变压器很小时,高压母线距地很低,万一值班人员偶尔绕过高压侧,容易头碰母线,很不安全;二是变压器吊芯检查时,铝母线碍事。安全措施是此段母线用绝缘导线,外边再套2~3层软塑料管,既安全、美观、方便又经济。高压配电柜实物布局如图8-6所示。高压开关柜安装示意如图8-7a所示,其安装地脚尺寸如图8-7b所示。

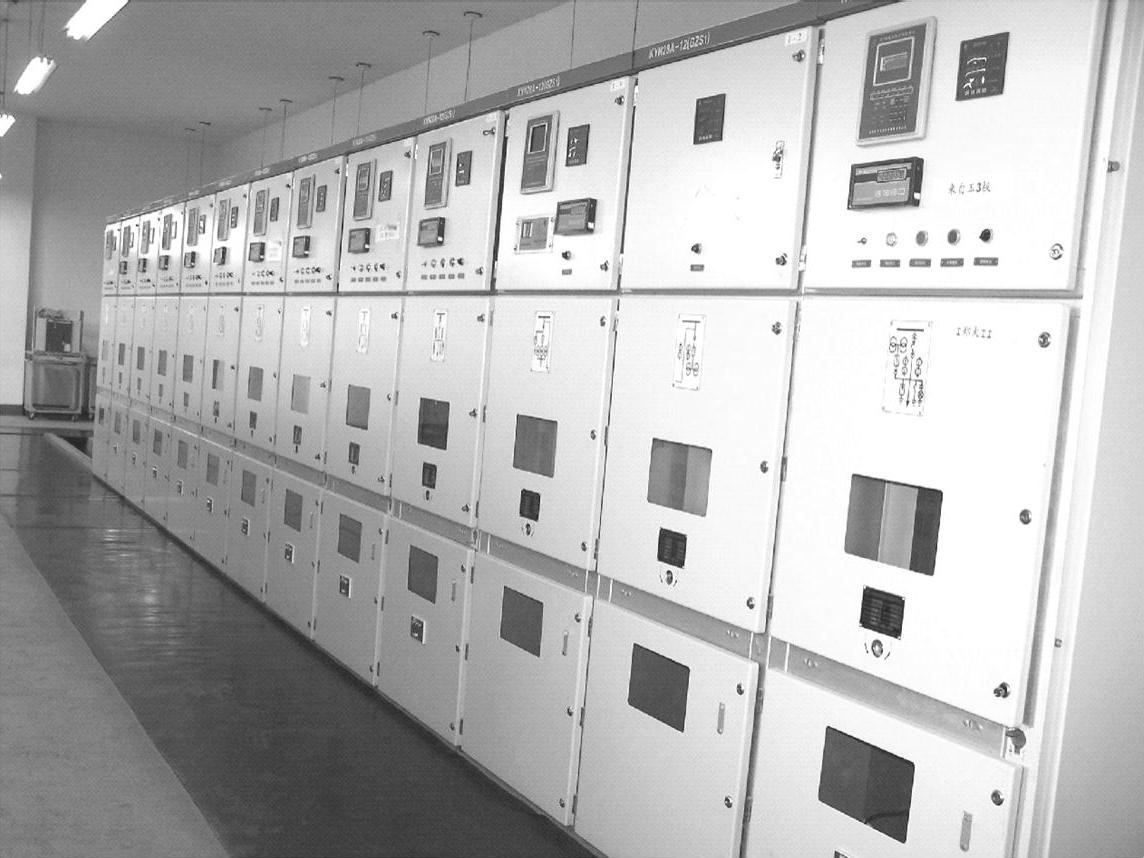

图8-6 高压配电柜实物布局

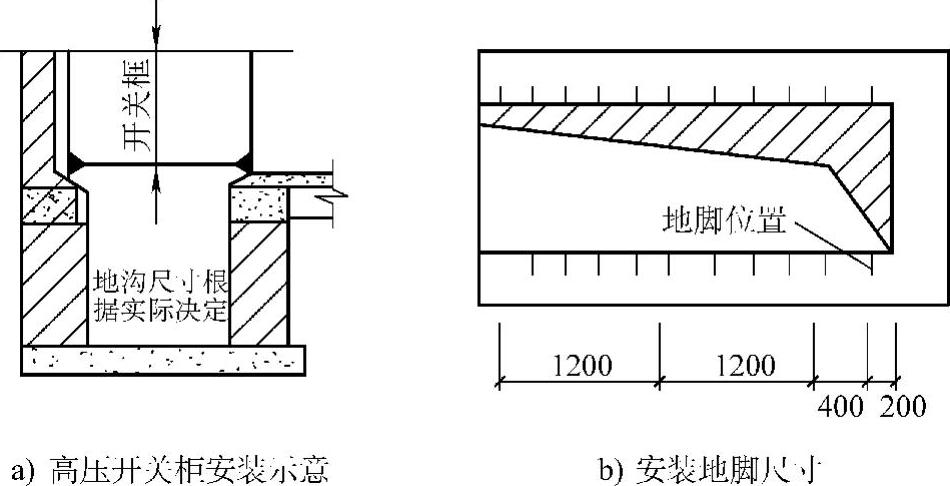

图8-7 高压开关柜安装示意与地脚尺寸

高压开关柜母线桥多用铜线或铝线排连接,用螺栓螺母固定,以角钢为支架,其安装方法如图8-8所示,放置在高压配电室内。

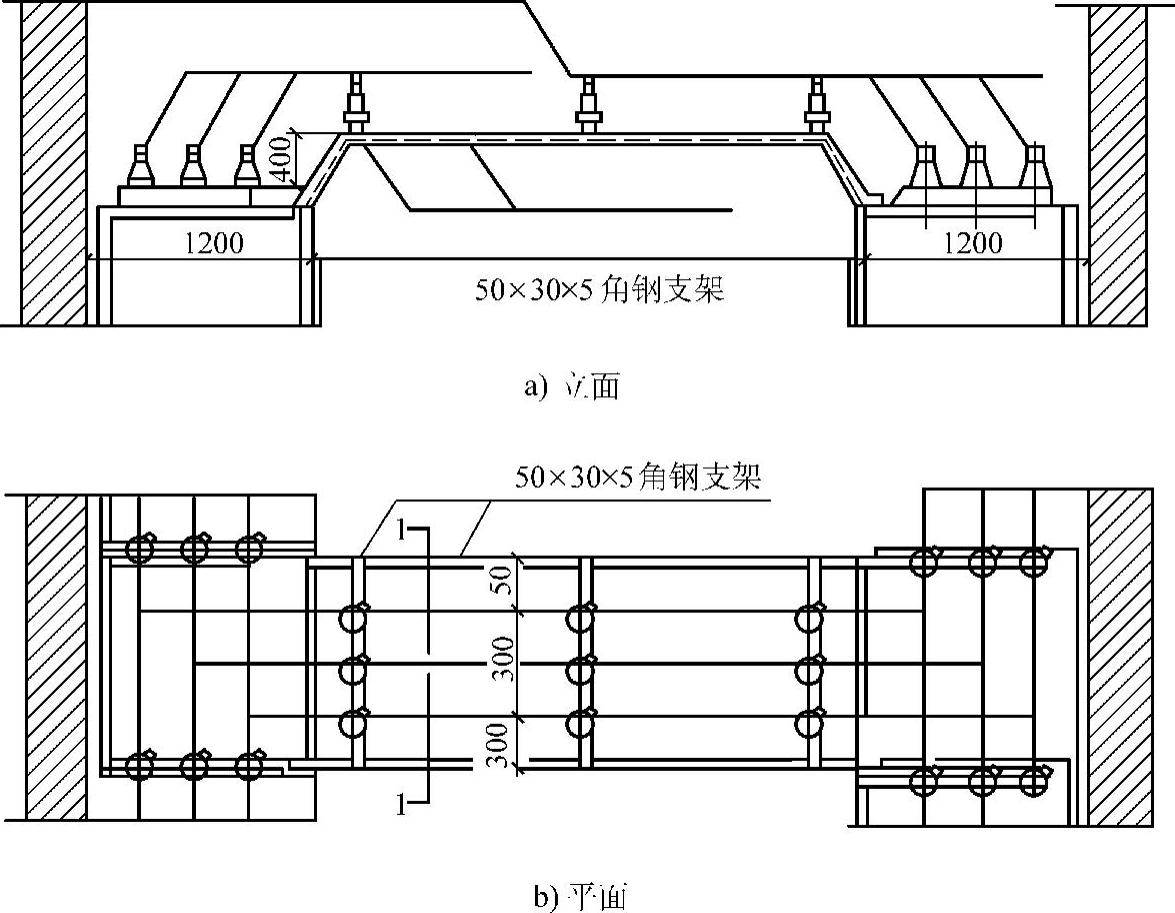

图8-8 高压开关柜母线桥安装方法
