1.电缆平面图

电缆平面图比较简单，主要用于对电缆型号的识别。电缆按其构造及作用不同可分为电力电缆、控制电缆、同轴电缆、电话电缆和移动式电缆等。

2.动力平面图

动力平面图中表示的管子一般是敷设在本层地板中的。动力平面图是画在简化了的土建平面上的，小圆圈表示动力出线口，它用防水弯头与地面内伸出来的管子相连接，长方形框表示动力或电气设备的基座。动力管线要标出导线的根数及其型号，如图8-1所示。

为了清楚地表示设备的安装位置、型号和容量，每个出线口旁边按规定的次序a、b和c分别表示设备编号、设备型号和设备容量，即。图8-1中编号第1支路设备的型号是C616（车床），容量是5.5kW。有时可以省去设备型号，如第2支路，主要标出设备容量15kW即可。(www.daowen.com)

图8-1中横轴编号由下至上用A、B、C……表示，纵轴由左向右用阿拉伯数字1、2、3…表示。

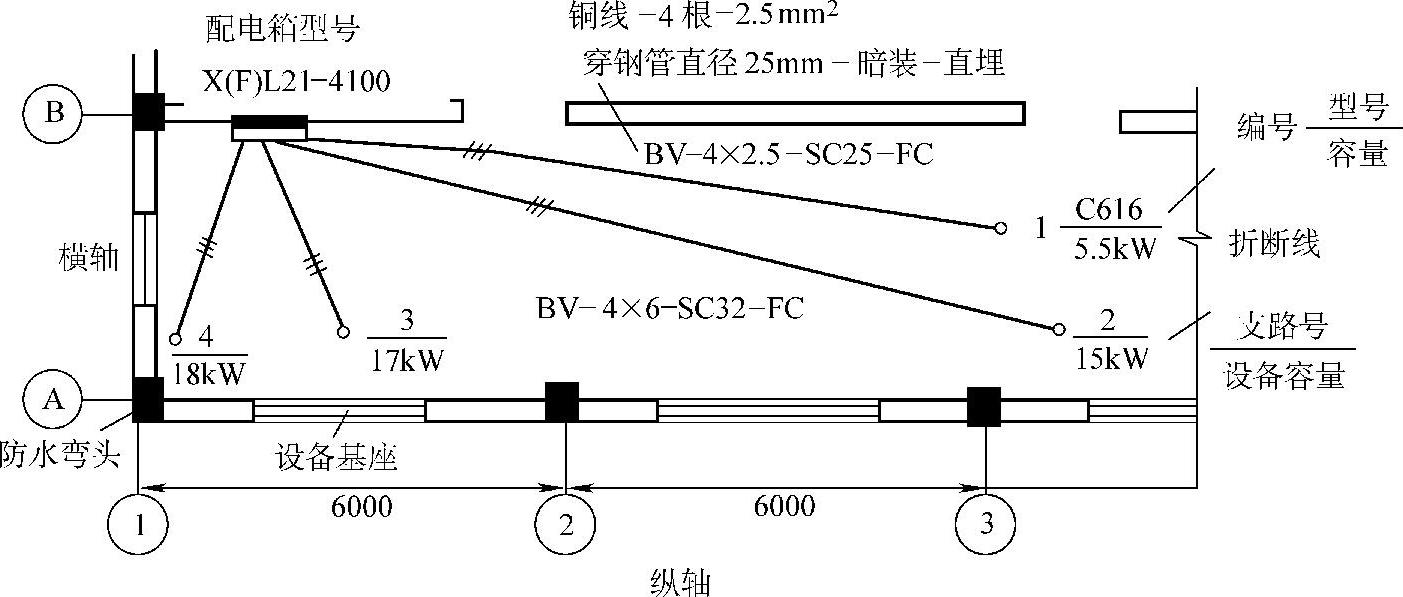

图8-1 动力用电平面图

动力管线常用穿钢管保护铜芯橡胶绝缘线（BX）或铜芯塑料绝缘线（BV）。在有腐蚀物的车间要用耐腐蚀的管材，如硬塑料管或镀锌钢管等。当导线根数很多时，可用槽板配线。有的车间或体育场等需要从空间中用电，可以采用钢索配线或电缆托盘供电。
