用发光二极管（LED）可以组成广告灯控制电路，用以广告照明，达到宣传自己所卖产品的目的。

其电路以CD4069六非门集成电路和晶体管为主要元器件制作而成，它可控制4路发光二极管（每路50只左右）闪烁发光，可作为节日彩灯及广告宣传彩灯。

广告灯控制电路如图7-19所示。LED电路由电源电路、振荡器和LED驱动控制电路组成。电路中，电源电路由整流二极管VD₁～VD₄、限流电阻器R₁、稳压二极管VS和滤波电容器C₁组成；振荡器由非门集成电路IC（D₁～D₆）内部的D₅和D₆、电阻器R₃和R₄、电容器C₂、电位器RP₁组成；LED驱动控制电路由电阻器R₂和R₅～R₈、IC内部的D₁～D₄、电位器RP₂～RP₅、晶体管VT₁～VT₄和发光二极管VL₁～VL₂₀₀组成。为简化电路，图中VL₂～VL₄₉和VL₅₂～VL₉₉，VL₁₀₂～VL₁₄₉、VL₁₅₂～VL₁₉₉未画出。交流220V电压经VD₁～VD₄整流后，一路直接供给LED驱动电路；另一路经R₁限流降压、VS稳压及C₁滤波后，为IC提供+6V工作电压。

振荡器通电工作后，输出低频振荡信号。该低频振荡信号经D₁～D₄反相处理后，分别经RP₂～RP₅加至VT₁～VT₄的基极，使VT₁～VT₄交替导通，VL₁～VL₅₀、VL₅₁～VL₁₀₀、VL₁₀₁～VL₁₅₀、VL151～VL200交替发光。(www.daowen.com)

调节RP₁的阻值，可改变振荡器的工作频率，从而改变发光二极管闪烁发光的效果。

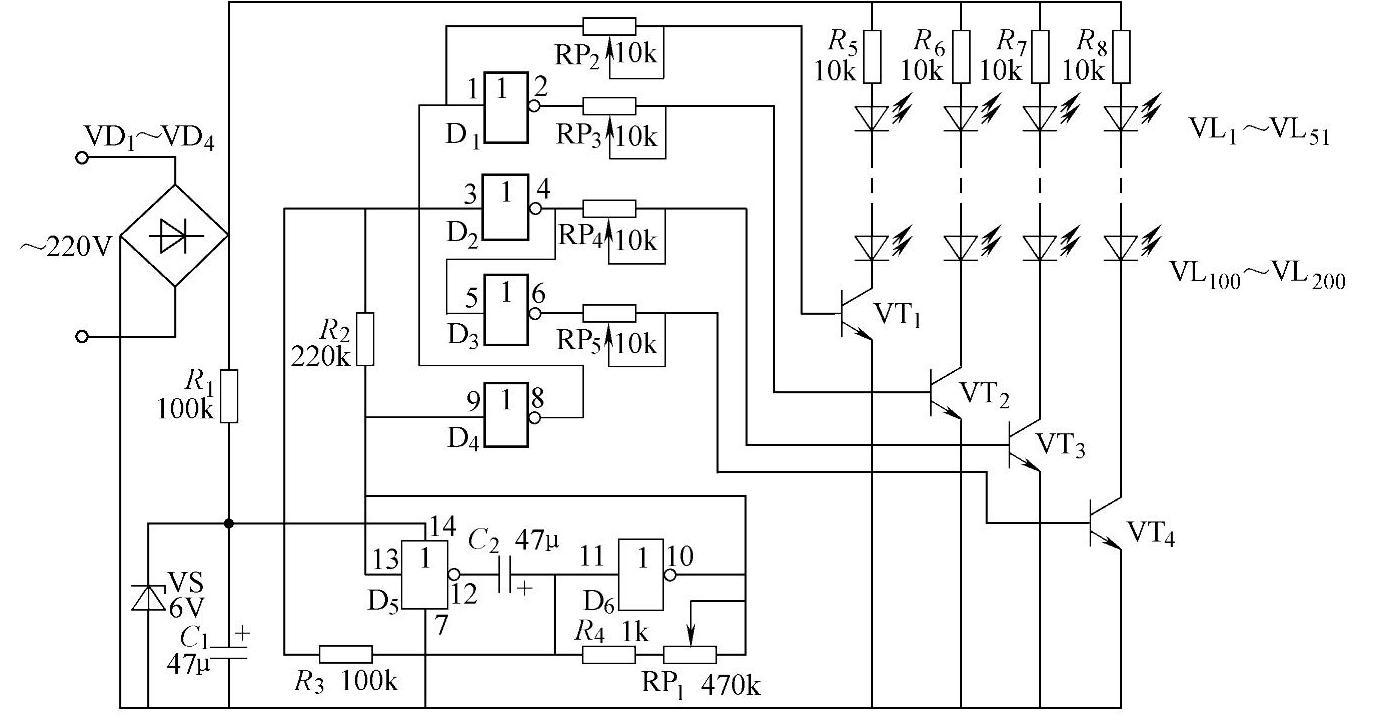

图7-19 广告灯控制电路
