氙灯触发器工作原理及优化

管形氙灯主要适合于广场、港口、机场、大型建筑工地、大型厂房、体育馆以及模拟日光的大型温室等大面积高亮度的照明场合。

管形长弧氙灯的两端以钍钨棒为放电极,石英玻璃管为放电管,采用气泡式钼片封接方法,充入一定量氙气而制成。

氙灯是属高气压的自持弧光放电灯,所以在启动时,钍钨电极的温度为周围大气温度,没有发射电子,灯管内氙气也没有电离。因此,需用专门的启动装置“触发器”进行引燃。20000W、40000W、100000W氙灯的触发器原理和10000W(XC-10A型)的原理基本相似,仅电路参数与大小有所不同而已,这里只介绍10000W氙灯触发器的工作原理。

触发器由电源变压器T1、升压自耦变压器T2、脉冲变压器T3、电容C1C2、旁路电容C3C4、火花放电器G、高频扼流圈L1、接触器KM等组成。当输入端ϕ3ϕ4接到电源以后,其电流经过KM直接加于T1、T2的一次绕组,由于电路中串有KM线圈,T1、T2受到了限流,所以没有电能输出,而KM动作。当触发控制端给予短路时,这时KM线圈两端被短路,电流流过T1、T2,而KM的触头处于开断状态,T2的二次绕组有不小于300V的电压输出加于灯管(ϕ1ϕ2)两端。T1的二次绕组产生5kV高压,加于火花放电器G的两端,当电压高于G的放电间隙时,G开始放电。在火花放电器放电过程中,火花电流中包含着频谱极广的各种频率,这时T2的一次绕组与C1组成串联振荡回路,选择了谐振频率,在电路里进行衰减振荡。在振荡的同时,由T2的二次绕组感应高压加在氙灯灯管上。这时灯管应被高频高压击穿而导通电弧,才能进行正常工作。氙灯照明电路如图7-17所示。(www.daowen.com)

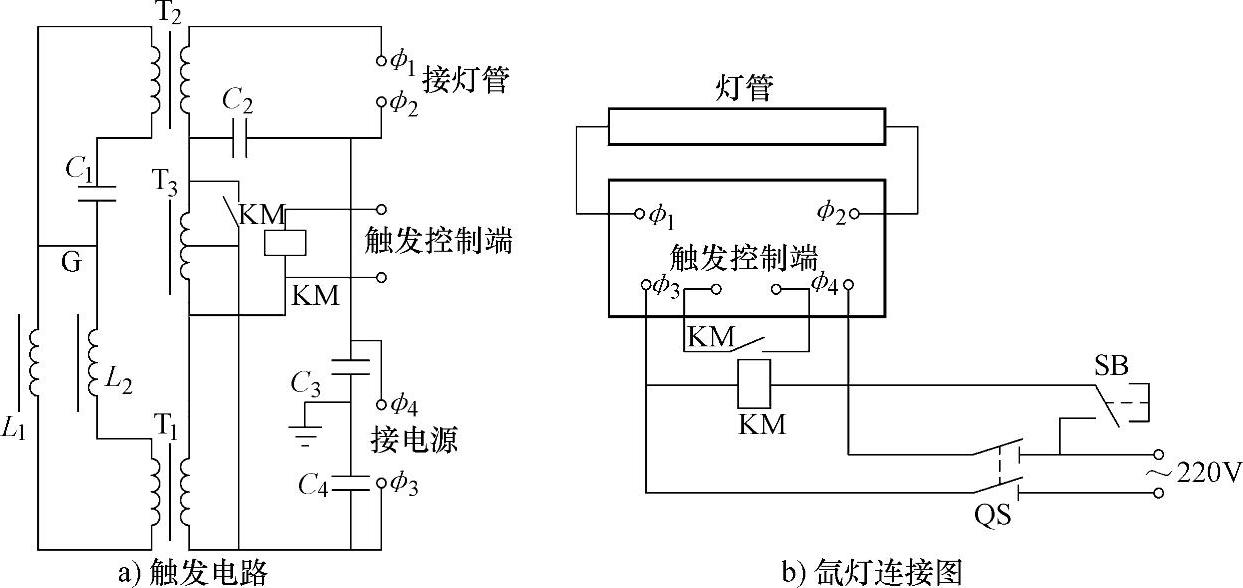

图7-17 氙灯照明电路
