本例介绍的吊灯控制电路为二线制控制方式，控制电路安装在吊灯的装饰物内，使用时通过吊灯的电源开关即可控制吊灯内灯泡的点亮数量，从而改变吊灯的发光亮度。

1.电路组成

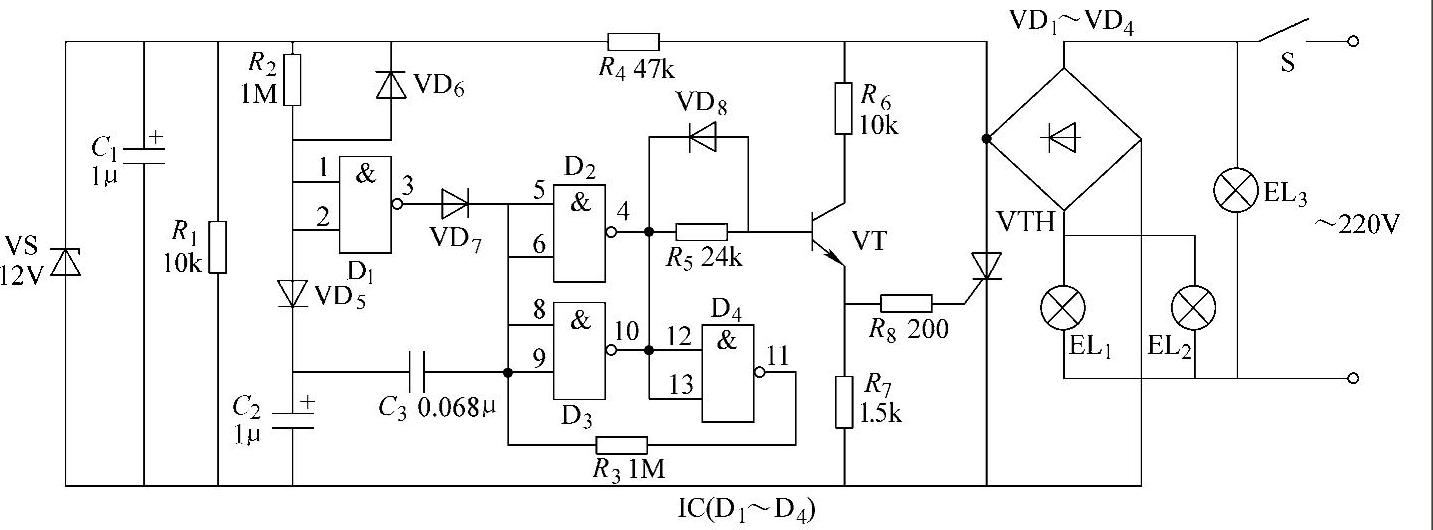

该吊灯控制电路由电源电路和触发控制电路组成，如图7-13所示。电路中，电源电路由电源开关S、整流二极管VD₁～VD₄、限流电阻器R₄、放电电阻器R₁、滤波电容器C₁和稳压二极管VS组成；触发控制电路由4个与非门集成电路IC（D₁～D₄）、二极管VD₅～VD₈、电阻器R₂～R₈、电容器C₂、C₃、晶体管VT和晶闸管VTH组成。

图7-13 吊灯控制电路(www.daowen.com)

2.开关接通状态

接通开关S后，交流220V电压一路经S加在第3组照明灯EL₃上，将EL₃点亮；另一路经VD₁～VD₄整流、R₄限流降压、C₁滤波及VS稳压后，产生+12V电压。+12V电压除作为IC的工作电源外，还经R₂和VD₅对C₂充电。在+12V电压刚产生时，由于C₂两端电压不能突变，与非门D₁的输入端（IC的1、2脚）为低电平，其输出端（IC的3脚）的高电平经VD₇对C₃充电，使与非门D₂和D₃的输出端（IC的4脚和10脚）为低电平，VT和VTH不导通，第1组照明灯EL₁和第2组照明灯EL₂不亮。

3.开关断开又接通状态

将S关闭后再立即接通时，在断电的短暂时间内，C₁上存储的电荷经R₁快速泄放掉，但C₂上所存储的电荷仍保持不变，再次通电后，+12V电压经R₂和VD₅对C₃充电，使C₃的充电极性改变（由左负右正改变为左正右负），与非门D₂和D₃的输入端（IC的5、6脚和8、9脚）由高电平变为低电平，输出端变为高电平，使VT导通，VT发射极输出的高电平又使VTH受触发而导通，EL₁～EL₃全部点亮。
