光控路灯具有工作稳定、可靠的特点，不会因偶然的强光照射而引起误动作或闪烁。光控路灯电路由光控触发器电路、开关电路和电源电路组成，如图7-10所示。光控路灯电路中，光控触发器电路由光敏电阻器RG，电位器RP，电容器C₃、C₄，电阻器R₃和NE555时基集成电路组成；开关电路由晶闸管VTH、电阻器R₂和发光二极管VL组成；电源电路由降压电容器C₁、电阻器R₁、稳压二极管VS、整流二极管VD和滤波电容器C₂组成。交流220V电压经C₁降压、VS稳压、VD整流及C₂滤波后，产生8.5V（U_CC）直流电压供给NE555。

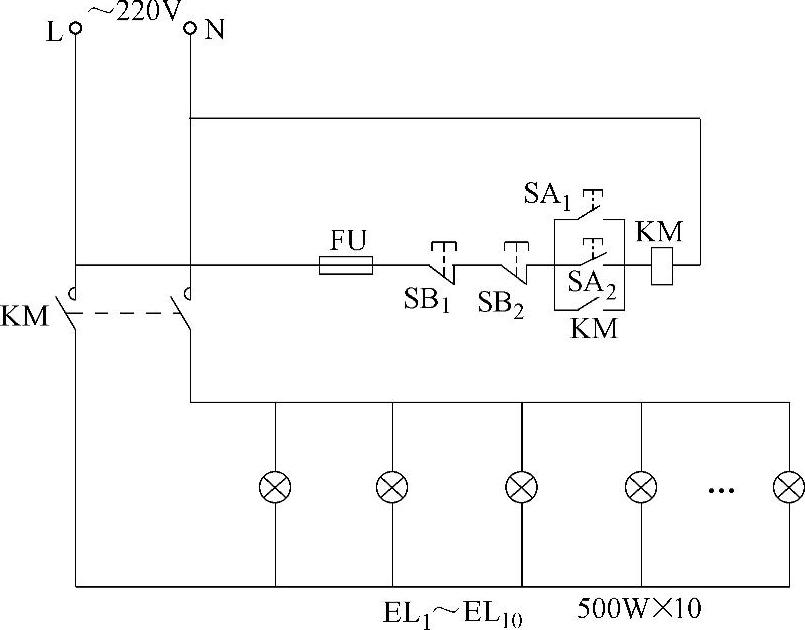

图7-9 路灯照明集中控制电路

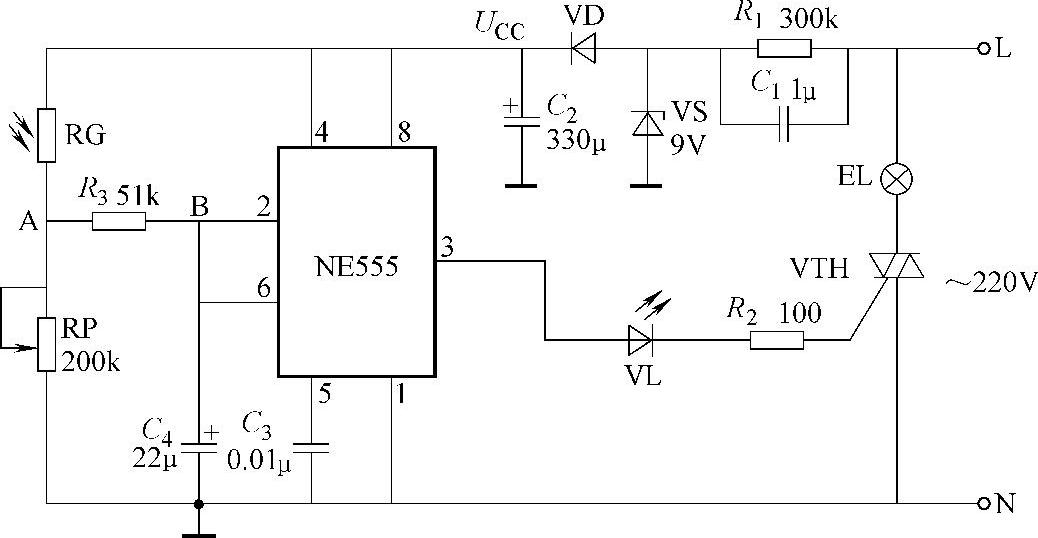

图7-10 光控路灯电路(www.daowen.com)

在白天，光敏电阻器RG受光照射而呈低阻状态，NE555的2脚和6脚电位高于2U_CC/3，NE555的3脚输出低电平，发光二极管VL不发光，晶闸管VTH处于截止状态，照明灯EL不亮。

当夜幕降临时，光照度逐渐减弱，光敏电阻器RG的阻值逐渐增大，NE555的2脚和6脚电压也开始下降，当两脚电压降至U_CC/3时，NE555内部的触发器翻转。3脚由低电平变为高电平，使VL导通发光，VTH受触发而导通，将照明灯EL点亮。

直到次日黎明来临时，光照度逐渐增强，RG的阻值逐渐减小，使NE555的2脚和6脚电压逐渐升高，当两脚电压升高至2U_CC/3时，NE555的3脚由高电平变为低电平，VL和VTH均截止，照明灯EL熄灭。

调节RP的阻值，可控制光控触发器电路在不同光照下的动作。
