在照明平面图上需要表达的内容主要有电源进线位置、导线根数、敷设方式、灯具位置、型号、安装方式及各种用电设备的位置等。

照明器具在平面图上表示的方法往往用图形符号加文字标注。灯具的一般符号是一个圆，单管荧光灯的符号是“工”字形，插座符号内涂黑表示嵌入墙内安装。图例符号见国标GB/T 4728。

为了在照明平面图上表示出不同的灯，经常是将一般符号加以变化来表示，如将圆圈下部涂黑表示壁灯，圆圈中画“×”表示信号灯，照明开关将一般符号上加以短线表示扳把开关，两短线表示双联，n个短线表示n联开关。t表示延时开关，小圆圈两边出线表示双控，加一个箭头表示拉线开关等。在照明平面图中，文字标注主要是照明器具的种类、安装数量、灯泡的功率、安装方式和安装高度等。具体表达式（此表达式不是数字计算公式）为

式中 a——某场所同类型照明器具的套数，通常在一张平面图中分别标注各类型灯；

b——灯具类型代号，可以查阅施工图册或产品样本；

c——照明器具内安装灯泡或灯管的数量，一个或一根通常可以不表示；

d——每个灯泡或灯管的功率（W）；

e——照明器具底部距本层楼地面的安装高度（m）；

f——安装方式代号。

灯具安装方式f的具体形式见表7-2。

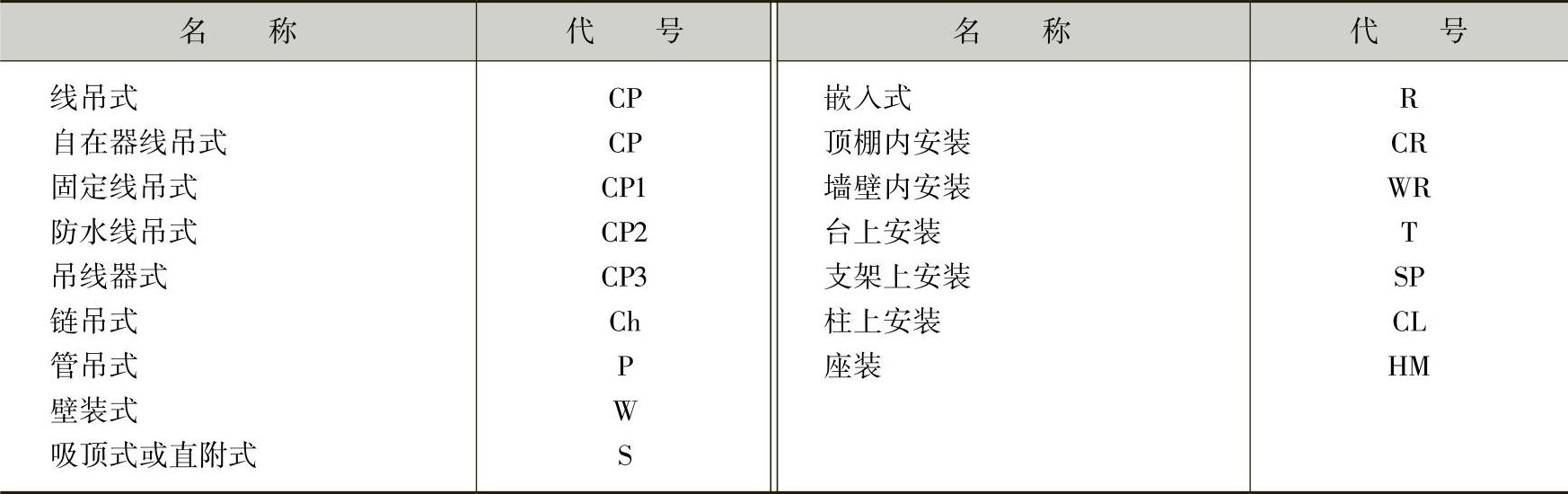

表7-2 灯具安装方式的标注文字符号表

例[7-1] 办公照明平面图(www.daowen.com)

办公室照明大多用荧光灯，办公桌配备调光台灯。举例说明如下。

例如，某办公照明平面图中标注，则表示有6套灯具，100W吸顶式暗装；若标注，则表示有12套灯具均为双管40W，安装高度为2.7m，Ch表示链吊式。其办公照明平面图如图7-2所示。

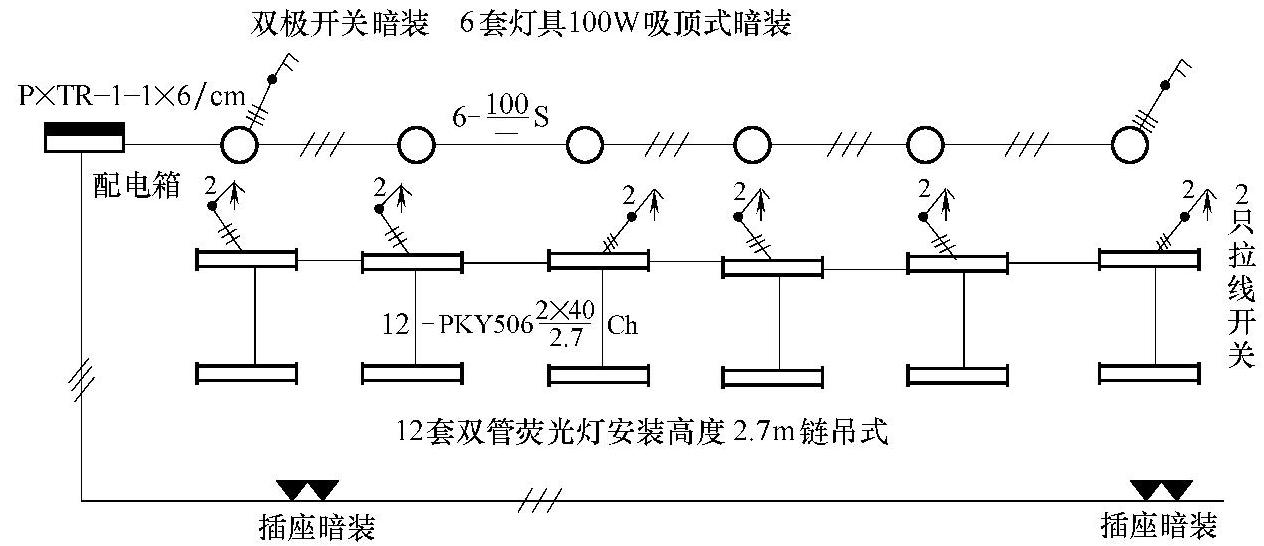

图7-2 办公照明平面图

图7-2中各段导线根数用横线上画上3条斜短线表示3根，2根则省略。

1）开关进相线，从开关出来的电线为控制线，n联开关有（n+1）根导线。

2）照明支路和插座用电支路分开，要求在插座支路上安装漏电保护器。如家用电器接220V电源，需用3根线（相线、零线、接地线）。

3）供电采用3根相线L₁、L₂、L₃，一根工作零线N，一根保护线PE。单相两孔插座左零右相没有保护线。单相三孔插座中间孔接保护线PE，下面两孔左接零线N，右接相线L。

例[7-2] 家庭照明平面图

为了居室的美观整齐，一般电源线都采用暗线方式布线。这在建筑设计和施工中要求预埋塑料空心管，并在管内穿好细铁丝，以备引穿电源线。图7-3所示是两室两厅居室电源布线配线参考方案之一（本方案仅作参考）。不管哪种方案，室内布线要尽量做到新颖、时尚、经济、合理、实用和安全，争取一步到位，与房间装修同步进行。在选电源线时，应以满足负载的要求并留有余量为原则，熔丝、开关及插座要尽可能与用电器容量和接线方式配套设置。总之在施工中，根据具体情况，灵活运用。

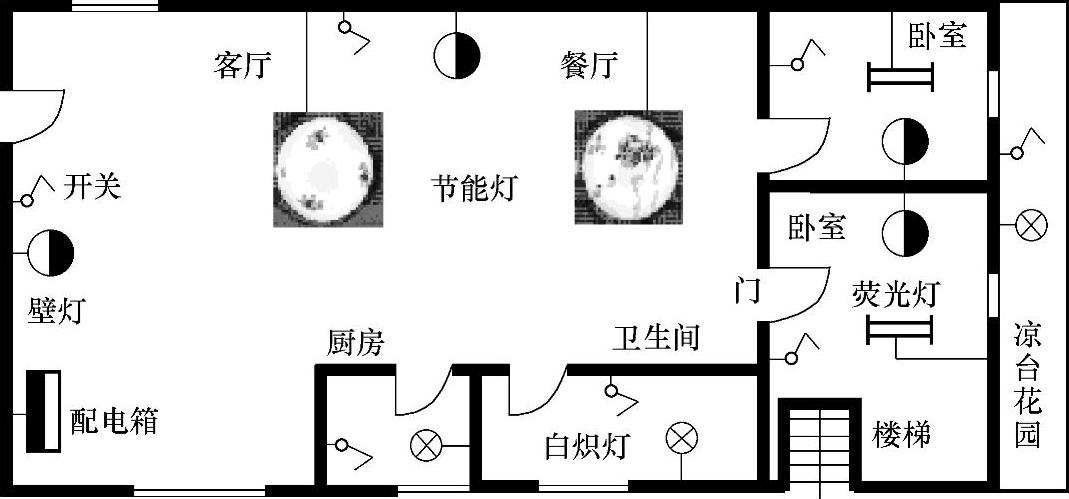

图7-3 两室两厅居室照明平面图
