1.三相有功电能表的型号和规格

三相有功电能表分为三相四线制和三相三线制两种。常用的三相四线制有功电能表有DT系列。

三相四线有功电能表的额定电压一般为220V，额定电流有1.5A、3A、5A、6A、10A、15A、20A、25A、30A、40A、60A等数种，其中额定电流为5A的可经电流互感器接入电路；三相三线有功电能表的额定电压（线电压）一般为380V，额定电流有1.5A、3A、5A、6A、10A、15A、20A、25A、30A、40A、60A等数种，其中额定电流为5A的可经电流互感器接入电路。

三相三线有功电能表由两个驱动元件组成，两个铝盘固定在同一个转轴上，故称为两元件电能表，其原理结构如图6-33所示。

2.三相电能表的接线

三相有功电能表用于三相三线制和三相四线制电路中，根据不同的负载要求，可用一表法、二表法、三表法测量。每个电能表由电压线圈和电流线圈组成，第一组元件的电压线圈和电流线圈分别接U_UV和电流表；第二组元件的电压线圈和电流线圈分别接U_WV和第二个电流表。接线时，如果将任一端子接错，就会使铝盘反转，或虽然正转但读数不等于三相电路所消耗的电能，这一点要特别注意。(www.daowen.com)

三相电能表接线图如图6-34所示。

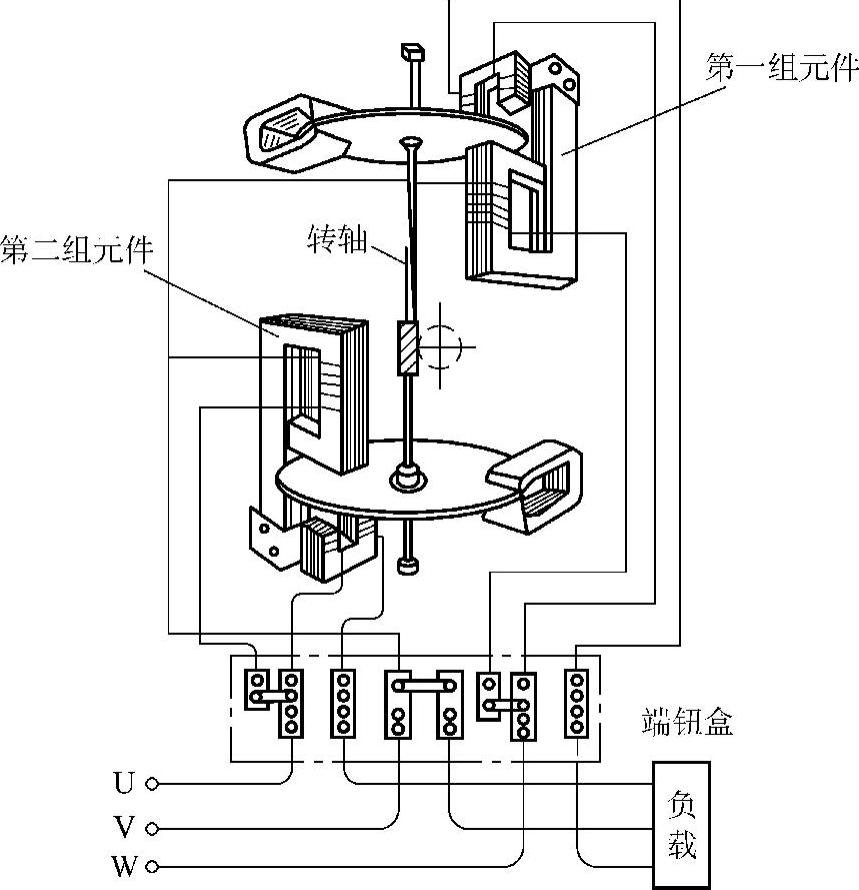

图6-33 三相电能表

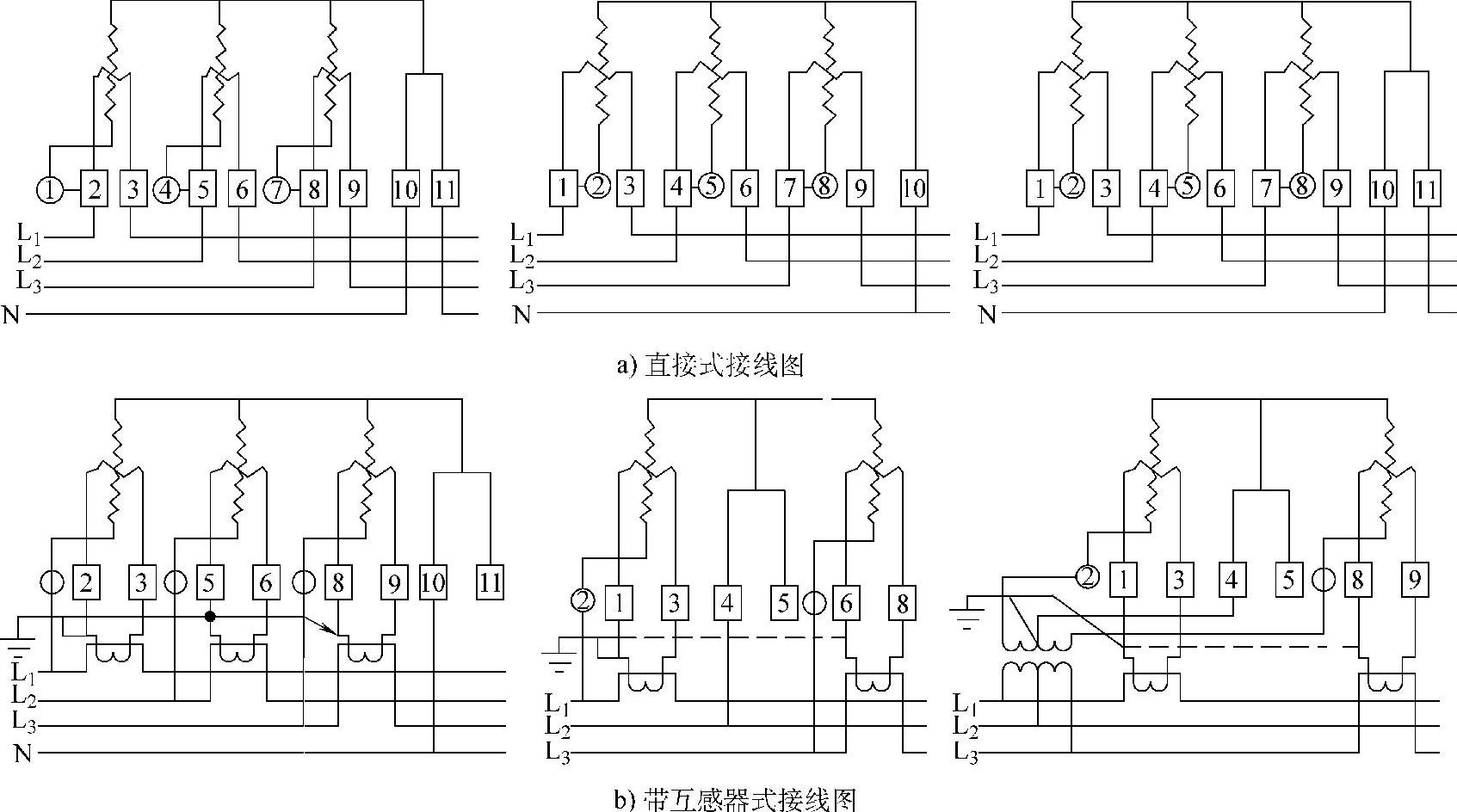

图6-34 三相电能表的接线图
