单相电能表的安装、接线及常见型号与参数

时间:2023-06-27 理论教育 版权反馈
【摘要】:目前,家庭大多数用的是感应式单相电能表。感应式单相电能表有十几种型号,但使用的方法及工作原理基本相同。常见单相电能表与所带负载的对应参数见表6-2。单相电能表安装与接线如图6-32所示。一般电能表在出厂前要进行准确性校验,检查合格后,要对电能表的可拆部位做铅封,用户不得私自打开铅封。

单相电能表的安装、接线及常见型号与参数

1.单相电能表的种类、规格及选用

单相电能表可以分为感应式单相电能表和电子式电能表两种。目前,家庭大多数用的是感应式单相电能表。

感应式单相电能表有十几种型号,但使用的方法及工作原理基本相同。其常用额定电流有2.5A、5A、10A、15A和20A等几种规格。常见单相电能表与所带负载的对应参数见表6-2。

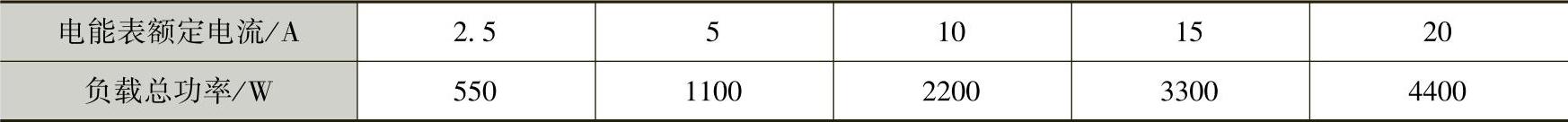

表6-2 单相电能表与对应负载参数表


2.电能表的安装接线方法

电能表由电流线圈、电压线圈及铁心、铝盘、转轴轴承和数字盘等组成。电流线圈串联于电路中,电压线圈并联于电路中。在用电设备开始消耗电能时,电压线圈和电流线圈产生主磁通穿过铝盘,在铝盘上感应出涡流并产生转矩,使铝盘转动,带动计数器计算耗电量。单相电能表安装与接线如图6-32所示。(www.daowen.com)

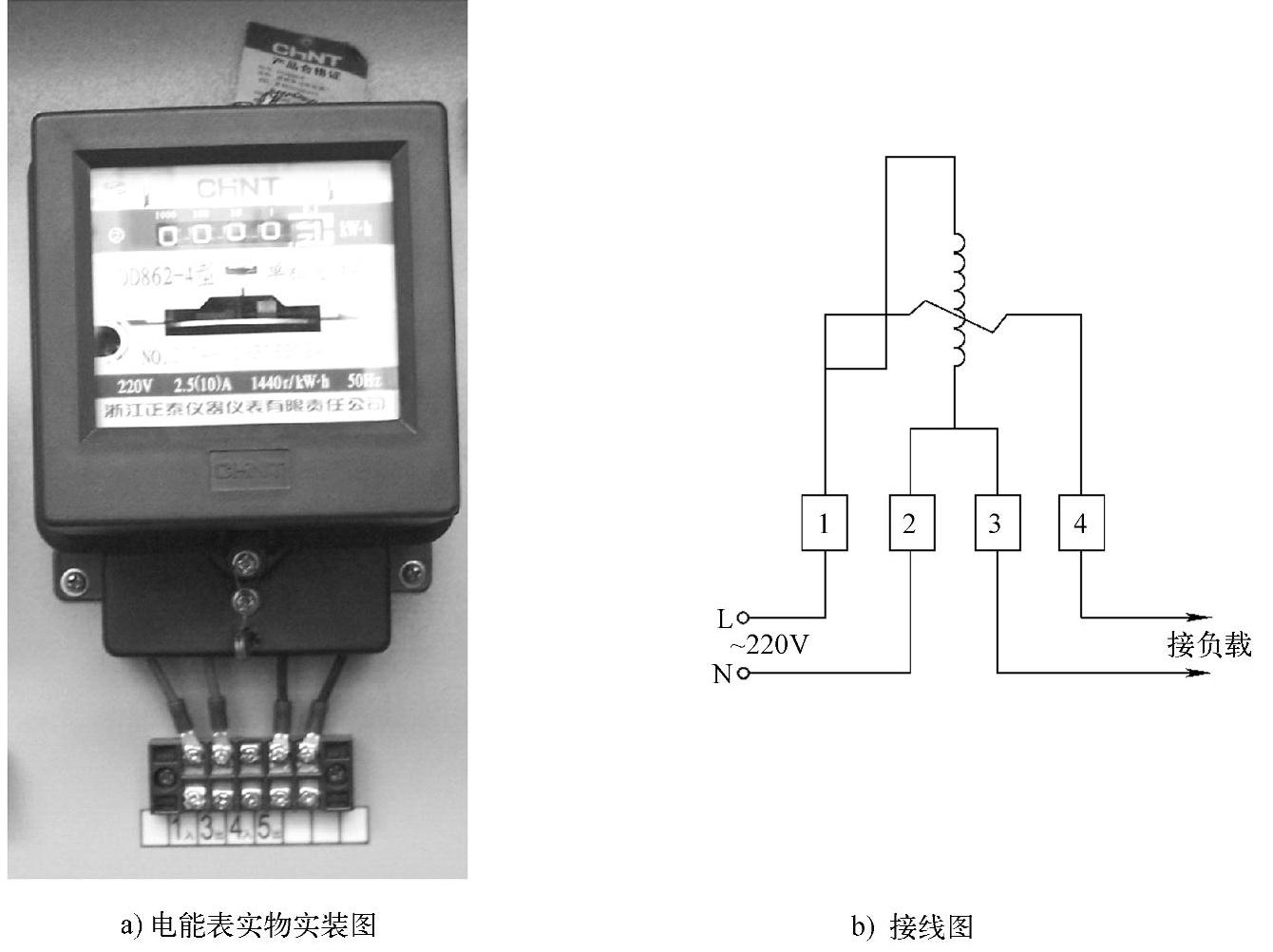

图6-32 单相电能表安装与接线图

3.电能表的选用

电能表的选用是根据所选电能表的容量与电路中负载的大小来确定的,容量或电流选择大了,电能表不能正常转动,会因本身存在的误差影响计量结果的准确性;容量或电流选择小了,会有烧毁电能表的可能。一般应使所选用的电能表负载总瓦数为实际用电总瓦数的1.25~4倍。例如:家庭照明和家用电器总用电量约为1100W,再乘以1.5倍,即为1100W×1.5=1650W,查表6-2可知,选用电流容量为10A的电能表为宜。

选用电能表时,还要注意电能表壳上的铅封是否损坏。一般电能表在出厂前要进行准确性校验,检查合格后,要对电能表的可拆部位做铅封,用户不得私自打开铅封。若铅封损坏,必须经有关部门重新校验后方可使用。
