1.电工电子元器件的安装步骤

1）元器件在印制电路板上的安装方法，一般分为卧式安装和立式安装两种。立式安装的元器件体积小、重量轻、占用面积小，可使单位面积上容纳的元器件数量多。这种安装方式适合于器件排列密集紧凑的产品，如微型收音机等许多小型便携式装置；卧式安装的元器件体积大、机械稳定性好、排列整齐美观，元器件的跨距大、走线方便，得到广泛采用。

2）电阻器和电容器的引线应短些，以提高其固有频率，以免振动时引线断裂。对较大的电阻器和电容器尽量卧装，以利于抗振和散热，并在元器件和底板间用胶粘住。大型电阻器、电容器需加紧固装置，对陶瓷或易脆裂的元器件则加橡胶垫或其他衬垫。

3）微电路器件多余的管脚不应剪去。两印制电路板间距不应过小，以免振动时元器件与另一底板相碰撞。

4）对继电器、电源变压器、大容量电解电容器、大功率晶体管和功放集成块等重量级元器件，在安装时，除焊接外，还应采取加固措施。

5）对产生电磁干扰或对干扰敏感的元器件，安装时应加屏蔽。

6）对用插座安装的晶体管和微电路应压上护圈，防止松动。

7）在印制电路板上插接元器件时，参照电路图，使元器件与插孔一一对应，并将元器件的标识面向外，便于辨认与维修。

8）集成电路、晶体管及电解电容器等有极性的元器件，应按一定的方向对准板孔，将元器件一一插入孔中。(www.daowen.com)

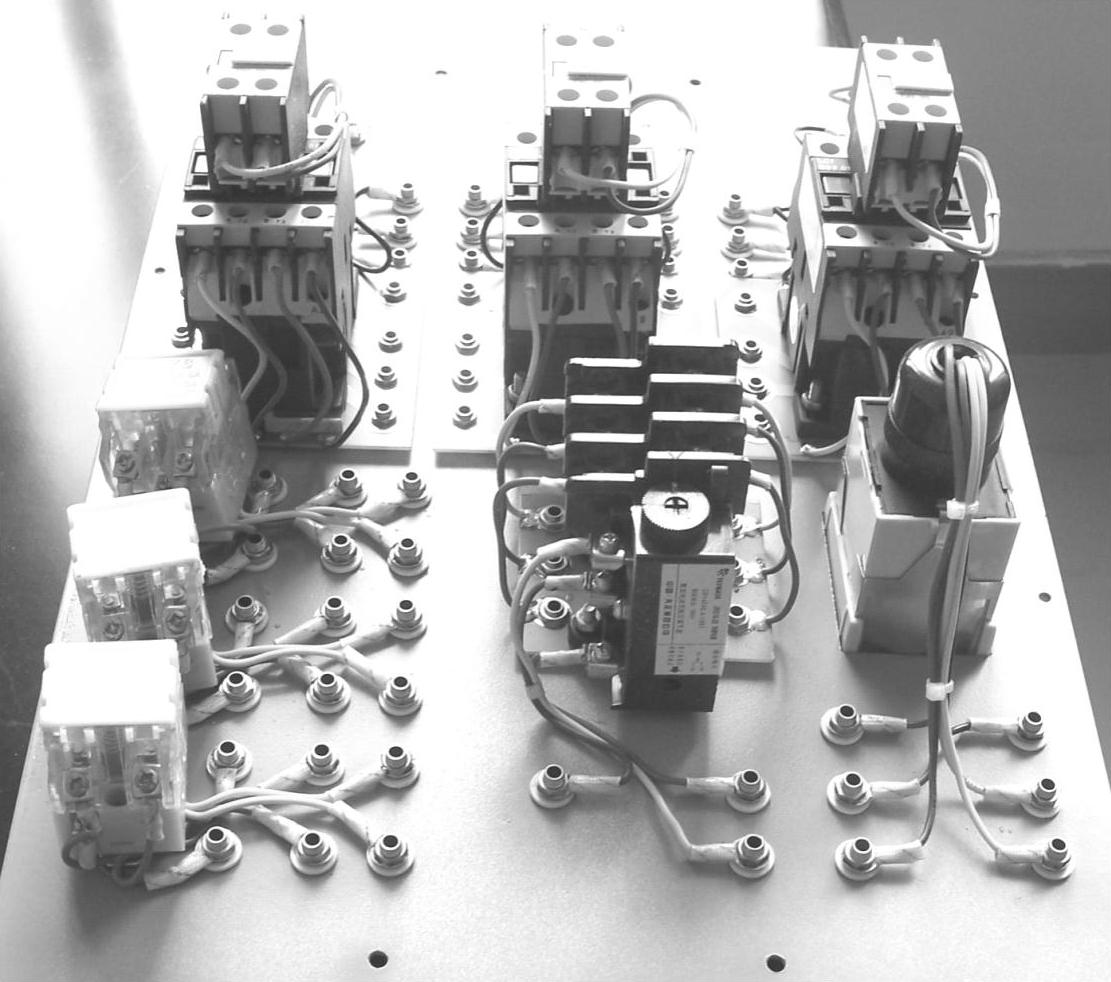

电工电子元器件的安装如图6-30所示。

图6-30 元器件的安装

2.功率器件散热器的安装

1）功率器件与散热器之间应涂敷导热脂，使用的导热脂应对器件芯片表层无溶解作用，使用聚二甲基硅油时应小心。

2）散热器与器件的接触面必须平整，其不平整和扭曲度不能超过0.05mm。

3）功率器件与散热器之间的导热绝缘片不允许有裂纹，接触面的间隙内不允许夹杂切屑等多余物。
