如何安装插座?插座安装的要求

时间:2023-06-27 理论教育 版权反馈
【摘要】:掌相三孔插座的上孔接地(或接零)保护线,右孔接相线,左孔接中线。三相四孔插座的上孔接保护线,其他三孔的接线应保证在同一场所内,其接线的相序必须一致,一般是右接L1相,左孔接L2相,下孔接L3相。在同一场所安装的插座,安装高度应一致,高低差不大于5mm;成排安装的插座,高低差不大于2mm,并列安装的相同型号插座,高低差不宜大于1mm。明、暗插座的安装方法与开关的安装方法相同,故不赘述。

如何安装插座?插座安装的要求

插座的种类很多,有普通插座、组合插座、防爆插座、带开关及指示灯插座、带熔断器插座、地面插座和组合插座箱等。

1.插座安装的要求

插座的安装高度应符合工程设计规范要求,一般室内插座距地面不宜小于1.3m;托儿所幼儿园及小学校不宜小于1.8m;在实验室、车间、宾馆客房等场所内,插座的安装高度可适当降低,但距地面不得低于0.3m;特殊场所内暗装插座安装高度应不小于0.15m。单相双孔插座的插座孔水平排列时,右孔接相线,左孔接中线;垂直排列时,上孔接相线,下孔接中线。掌相三孔插座的上孔接地(或接零)保护线,右孔接相线,左孔接中线。在插座内接地端子与接零端子不得相互跨接,其连接线必须严格分开。三相四孔插座的上孔接保护线,其他三孔的接线应保证在同一场所内,其接线的相序必须一致,一般是右接L1相,左孔接L2相,下孔接L3相。在同一场所安装的插座,安装高度应一致,高低差不大于5mm;成排安装的插座,高低差不大于2mm,并列安装的相同型号插座,高低差不宜大于1mm。在地面安装的地面插座应装设保护盖,插座的安装实物图如图6-25所示。明、暗插座的安装方法与开关的安装方法相同,故不赘述。

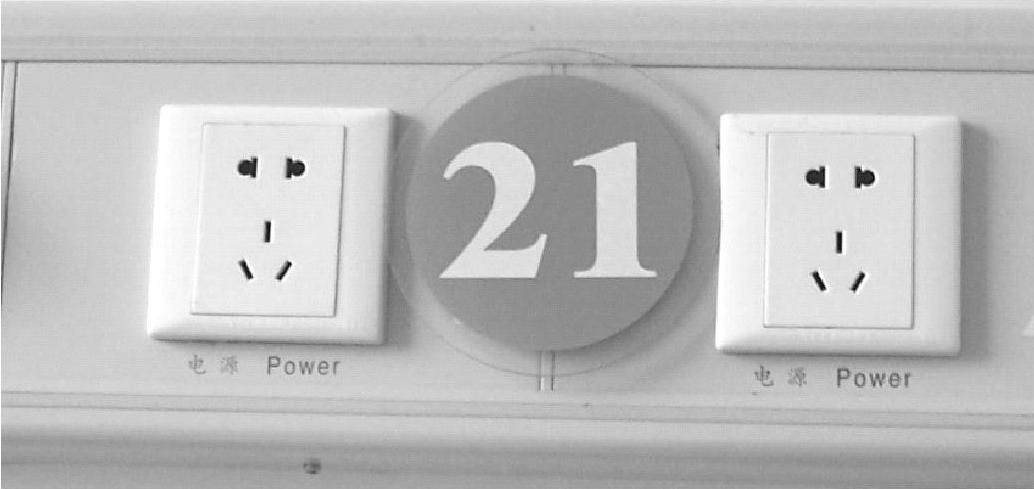

图6-25 插座的安装实物图

单相两孔插座为面对插座的右极接电源相线,左极接电源零线;单相三孔及三相四孔插座为保护接地(接零)极均应接在上方,如图6-26所示。

2.单相插座的安装步骤

1)在墙上准备装插座的地方居中塞上木枕。

2)对准插座上穿线孔的位置,在木台上钻两个穿线孔和一个螺钉孔。

3)把相线线头和中性线线头对准位置穿入木台上的两个孔里,用螺钉把木台连同底板钉在木枕上。


图6-26 插座的接线(www.daowen.com)

4)把两个线头分别穿入插座底座上的两个黄线孔里,并用两枚螺钉把底座钉在木台上。

5)把两个线头分别接到接线桩头上。

6)装上插座盖子。

3.三孔插座的安装

在预埋入墙中导线端的安装位置上按暗盒的大小凿孔,并凿出预埋入墙中的导线管走向位置。将管中导线穿过暗盒后,把暗盒导线管同时放入槽中,用水泥砂浆填充固定。暗盒应安放平整,不能偏斜。将已埋入墙中的导线剥去15mm左右的绝缘层后,接入插座接线桩中,拧紧螺钉,如图6-27所示。将插座用平头螺钉固定在开关暗盒上,压入装饰钮。


图6-27 三孔插座的安装

4.移动式插座的安装

一端连接三极插头。注意,护套线中的黄绿双色(或黑色线)要连接在插头上部中间的地线接线柱上。接着拆开带地线移动式插座的接线板,其结构如图6-28所示。然后,将护套软线的另一端剥去绝缘层,从进线口进入接线板,三相线分别接到规定的接线桩上。连接插头地线插头的黄绿双色线应接到接线板中间的地线接线桩上,连接插头零线线桩的芯线应接到接线板左边的零线接线桩上,连接插头相线接线桩的芯线应接到接线板右边的相线接线桩上。检查后盖上接线板盖,对齐后再穿入螺钉拧紧。

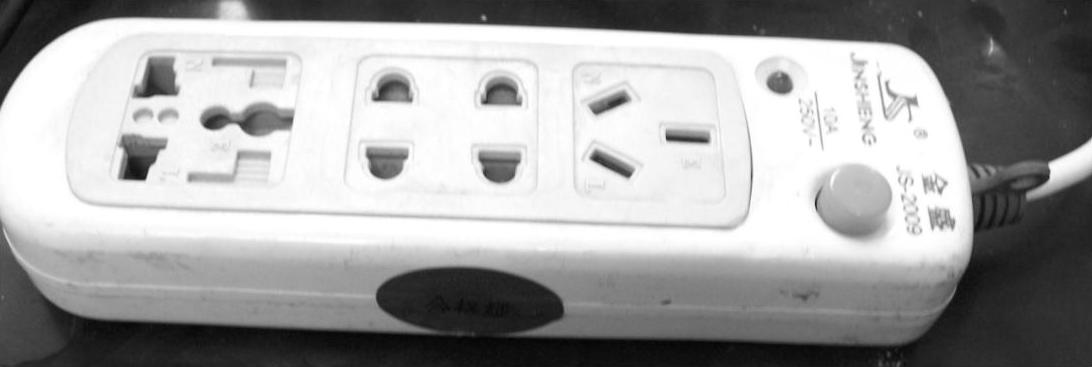

图6-28 移动式插座
