电工产品中电子线路装设的套管，不仅具有防止导线断裂、焊点间短路的作用，还可进行电气安全保护（高压部分）。电工产品在整机连线时要考虑导线的合理走向，杂乱无章的连线，不仅看起来不美观，而且还会影响质量（性能特性、可靠性）。

1.走线原则

（1）最短距离连线

最短距离连线是降低干扰的重要手段。但是，在连线时需要松一些，要留有充分余量，以便在组装、调试和检修时移动。

（2）直角连线

直角连线利于操作，而且能保持连线质量稳定不变（尤其在扎成线束时）。

（3）平面连线

平面连线的优点是，容易看出接线的头尾，便于调试、维修时查找。

2.在实际连线过程中应注意的事项

1）沿底板、框架和接地线走线，可以减小干扰，固定方便。(www.daowen.com)

2）高压走线要架空，分开捆扎和固定，高频或小信号走线也应分开捆扎和固定，减小相互间的干扰。电源线和信号线不要平行连接，否则交流声经导线间静电电容而进入信号电路。

3）走线不要形成环路，环路中一有磁通通过，就会产生感应电流。

4）接地点都是同电位，应把它们集中起来，一起接机壳。

5）离开发热体走线，因为导线的绝缘外皮不能耐高温。

6）不要在元器件上面走线，否则会妨碍元器件的调整和更换。

7）线束要按一定距离用压线板或线夹固定在机架或底座上，要求在外界机械力作用下（冲击、振动）不会变形和位移。

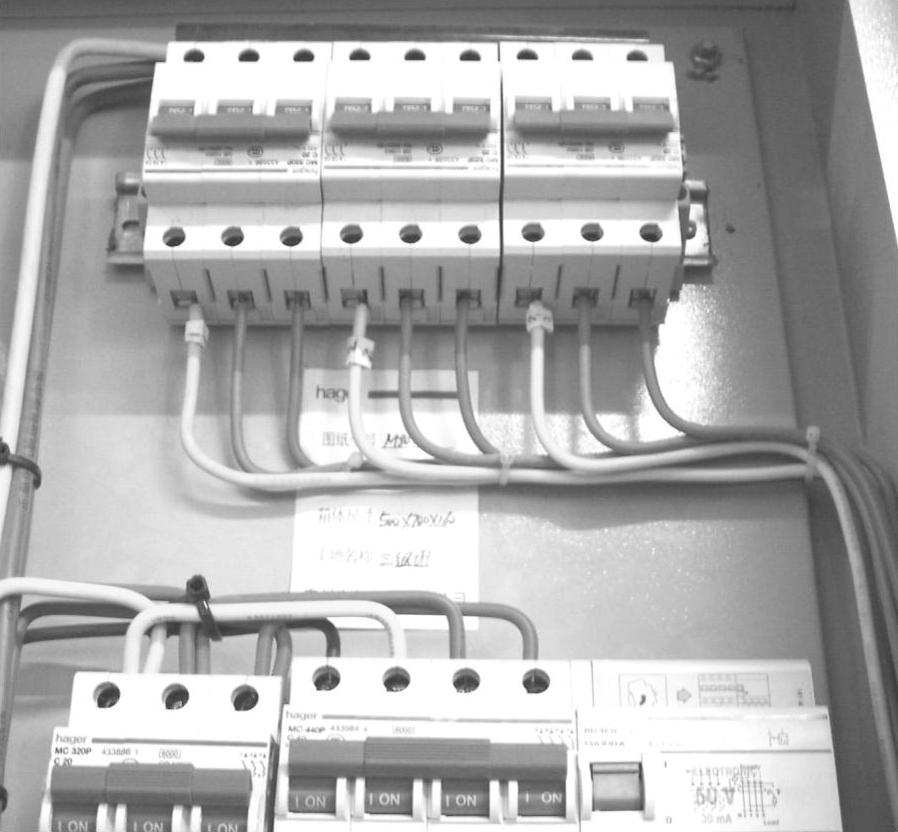

束线的参考样品如图6-22所示。

图6-22 束线的参考样品
