1.用钢精扎头固定

钢精扎头用来固定BVV、BLVV型护套线，它由0.35mm厚的铝片制成。根据导线的粗细不同，固定方式也不同，钢精扎头的形状分为用小铁钉固定和用粘合剂固定两种。钢精扎头的规格有0、1、2、3号等，号码越大，长度越长。钢精扎头的大小（号数）要与护套线的规格及敷设的根数相配合，具体配合情况可参见表6-1。如果护套线并排敷设根数多，则用较大的3号钢精扎头也包不过来，如果钢精扎头买小了，这时可采用接长的办法，即把一个钢精扎头的尾部，穿入另一钢精扎头的头部，将尾部翻折一下。

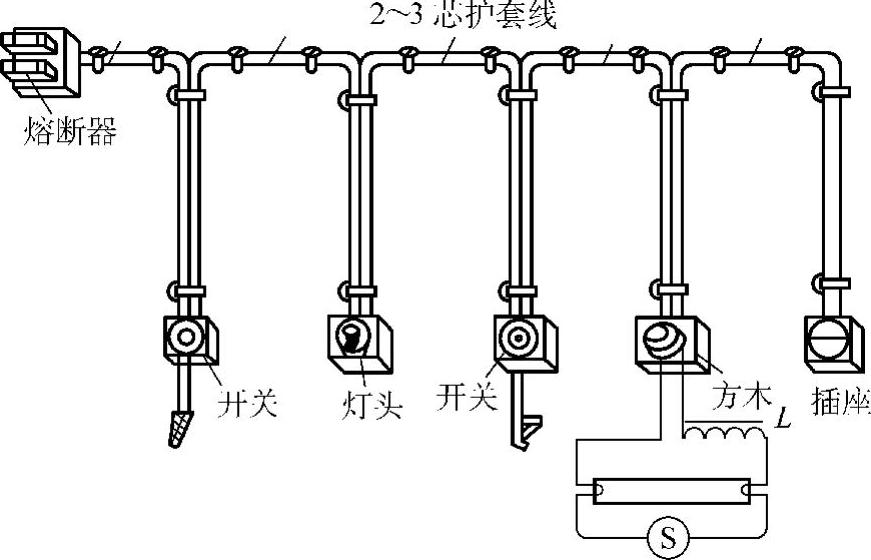

图6-13 塑料护套线配线示意图

表6-1 钢精扎头与护套线配合表

在木结构上，可沿线路在固定点直接用钉子固定钢精扎头（注意，不要使钉帽突出，以免损伤导线外护套）；在砖结构上，应每隔4～5挡将钢精扎头钉牢在预埋的木榫上，中间的钢精扎头可用小钉钉在粉刷层内，如图6-14所示。但在转角、分支、进木台和进电器处应预埋木榫固定铝片卡。在混凝土墙上或预制板上，可用木榫或环氧树脂粘合剂固定钢精扎头。采用粘接法时，在粘贴前应将建筑物上粘贴面的粉刷层清理干净，使钢精扎头底面与水泥或砖面直接粘住，待粘贴剂干透方可敷线，否则容易脱落。

(www.daowen.com)

图6-14 钢精扎头的固定方式

2.塑料卡钉的固定

塑料钢钉电线卡由塑料卡和水泥钉组成，其外形有两种，如图6-15所示。配线时，根据所敷设护套线的外形是圆形的还是扁形的，选用圆形卡槽或方形卡槽的卡钉。卡钉的规格很多，可用于外径3～20mm的护套线。常用的塑料卡钉的规格有4号、6号、8号、10号、12号等，号码的大小表示塑料卡钉卡口的宽度。10号及以上为双钢钉塑料卡钉。

配线时，用塑料卡钉卡住电线，用锤子将水泥钉直接钉在墙上。在墙面上钉卡钉时，击打要准确，钉入深度要适可而止，以免钉歪或把墙面钉崩。用塑料电线卡布线，所用的塑料卡槽要与电线的外径相适应，电线嵌入槽内不能太松也不能太紧。在同一根护套线上固定单钉塑料卡钉时，钢钉的位置应在同一方向或在同一区域内。

图6-15 圆形与方形卡钉
