简明易懂的逻辑图应用于数字电路设计

时间:2023-06-27 理论教育 版权反馈
【摘要】:采用逻辑符号表达电路各部分之间的逻辑关系的工作原理的图称为逻辑图。它广泛应用于数字电路中,用以表示各种具有逻辑功能的单元电路。由于大规模集成电路的迅速发展,在绘制数字电路图时,不必考虑元器件的内部结构组成情况,而由逻辑图所取代。

简明易懂的逻辑图应用于数字电路设计

采用逻辑符号表达电路各部分之间的逻辑关系的工作原理的图称为逻辑图。它广泛应用于数字电路中,用以表示各种具有逻辑功能的单元电路。由于大规模集成电路的迅速发展,在绘制数字电路图时,不必考虑元器件的内部结构组成情况,而由逻辑图所取代。

1.逻辑图的绘制方法

原理图一样,绘制逻辑图要求层次清楚、布局合理、线条均匀,有利于阅读,如图5-10所示。

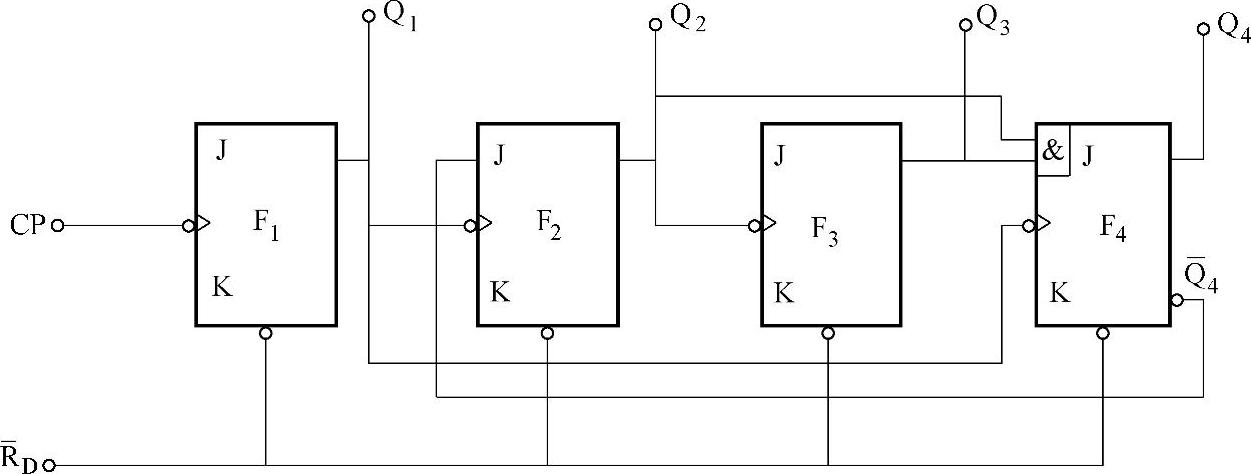

图5-10 二—十进制计数器

二—十进制计数器是用二进制计数单元构成的十进制计数器。图5-10中由4个JK触发器构成8421编码二—十进制计数器。触发器F4的计数脉冲来自Q1,它的两J输入端分别接Q2和Q3。在F4触发器置0后,欲翻转为“1”状态,必须在第8个脉冲后沿到来后,即F4输出Q4后才能由“0”变为“1”。第9个脉冲输入后,计数器计数状态从1000变为1001。

第10个脉冲输入后计数器状态变成0000。

绘制时应注意:

(1)符号统一

同一元器件在同一电路、同一张逻辑图中不能出现两种符号。必须采用符合国家标准的符号,大规模集成电路的管脚名称保留外文字母标注方法。(www.daowen.com)

(2)信号流向

一般信号流向由左向右,自下而上(这点与其他原理图不同),即输入在左(下),输出在右(上)。

(3)分组连线

为了有利于电路原理分析和应用,应将功能相同的或有关联的线排在一组,保持间距。如单片机的数据总线、地址总线等。

(4)管脚标注

大规模集成块的管脚之间距离太小,管脚名称和管脚标号不能同时标注,可以择其一种标注,而另外用一张图标注管脚排列及功能;对于多只相同的集成元器件,可标注其中一个即可。

2.逻辑图的化简

简化原理图的规则,同样适合逻辑图。关于连线较多,可采取单线表示法、同组省略法和断线表示法。
