电路构成与控制关系分析,图示步骤详解

1.阅读产品使用说明书

在看图之前应首先了解设备的机械结构、电气传动方式、对电气控制的要求、电动机电器元器件的大体布置情况以及设备的使用操作方法,各种按钮、开关、指示器等的作用。此外还应了解使用要求、安全注意事项等,对设备有一个全面完整的认识。

2.看图样说明书

图样说明包括图样目录、技术说明、元器件明细表和施工说明书等。识图时,首先要看清楚图样说明书中的各项内容,搞清设计内容和施工要求,这样就可以了解图样的大体情况和抓住识图重点。

3.看标题栏

图样中标题栏也是重要的组成部分,它告诉你电气图的名称及图号等有关内容,由此可对电气图的类型、性质、作用等有明确认识,同时可大致了解电气图的内容。

4.看框图

读图样说明后,就要看框图,从而了解整个系统的组成概况、相互关系及其主要特征,为进一步理解系统的工作原理打下基础。

5.看主电路图

按先读主电路,再读控制电路的顺序识读。看主电路时,通常从下往上看,即从用电设备开始,经控制元器件、保护元器件依次看到电源。通过看主电路,要搞清楚用电设备是怎样取得电源的,电源是经过哪些元器件到达负载,这些元器件的规格、型号、作用是什么。

6.看控制电路(www.daowen.com)

应自上而下,从左向右看,即先看电源,再依次看各条回路,分析各条回路元器件的工作情况及其对主电路的控制关系。看控制电路时,要搞清电路的构成,各元器件间的联系(如顺序、互锁等)及控制关系和在什么条件下电路构成通路或断路,控制电路是如何控制主电路工作的,从而搞清楚整个系统的工作原理,如图5-5所示。

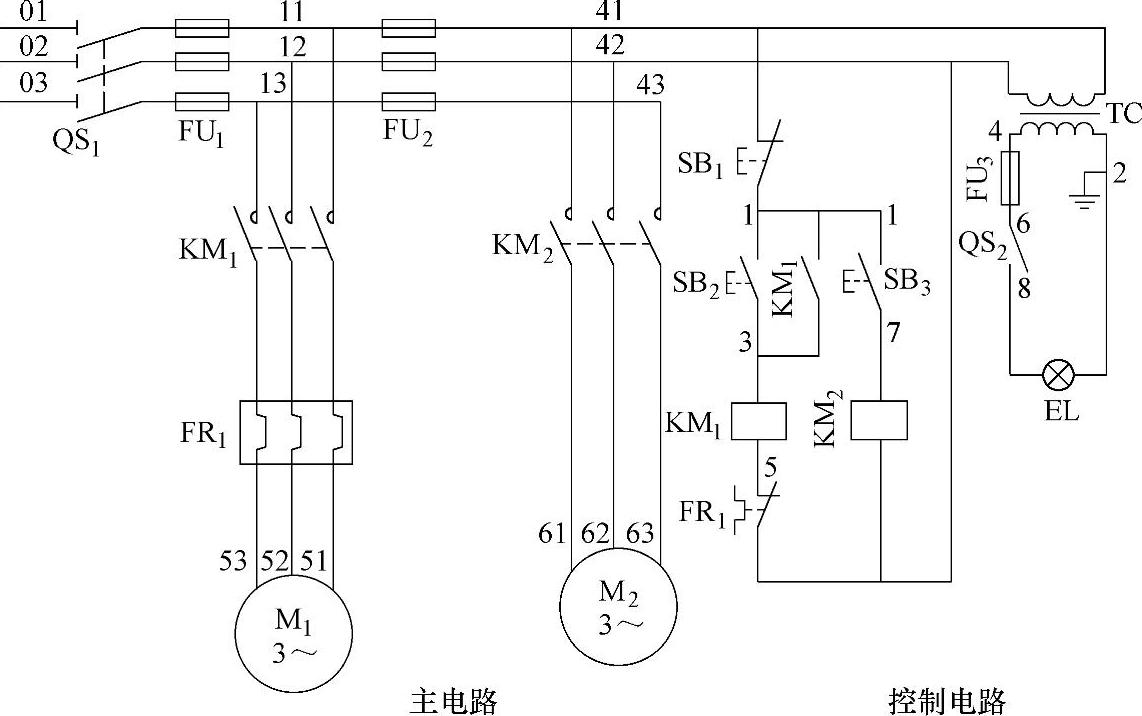

图5-5 电动机起动控制原理图

7.看接线图

接线图是根据电路原理图绘制的,读接线图时,要对照原理图来读接线图。

先看主电路,再看控制电路。看接线图要根据端子标志、回路标号,从电源端顺次查下去,搞清楚线路的走向和电路的连接方法,即搞清楚每个元器件是如何通过连线构成闭合回路的。读主电路时,从电源输入端开始,顺次经过控制元器件、保护元器件到用电设备,与看电路原理图时有所不同。

看控制电路时,要从电源的引入端,经控制元器件到构成回路回到电源的另一端,按元器件的顺序对每个回路进行分析。接线图中的回路标号(线号)是电器元器件间导线连接的标记,标号相同的导线原则上都可以接在一起。由于接线图多采用单线表示,因此对导线走向应加以辨别。此外,还要搞清端子排内外电路的连线,内外电路标号相同的导线要接在端子排的同号接点上。

总之,电路原理图是电气图的核心,对一些小型设备,电路比较简单,看图相对容易,但对一些大型设备,由于电路比较复杂,读图难度较大。不论怎样,都应按照由简到繁、由易到难、由粗到细的步骤分步读图,直到完全搞清楚为止,如图5-6所示。

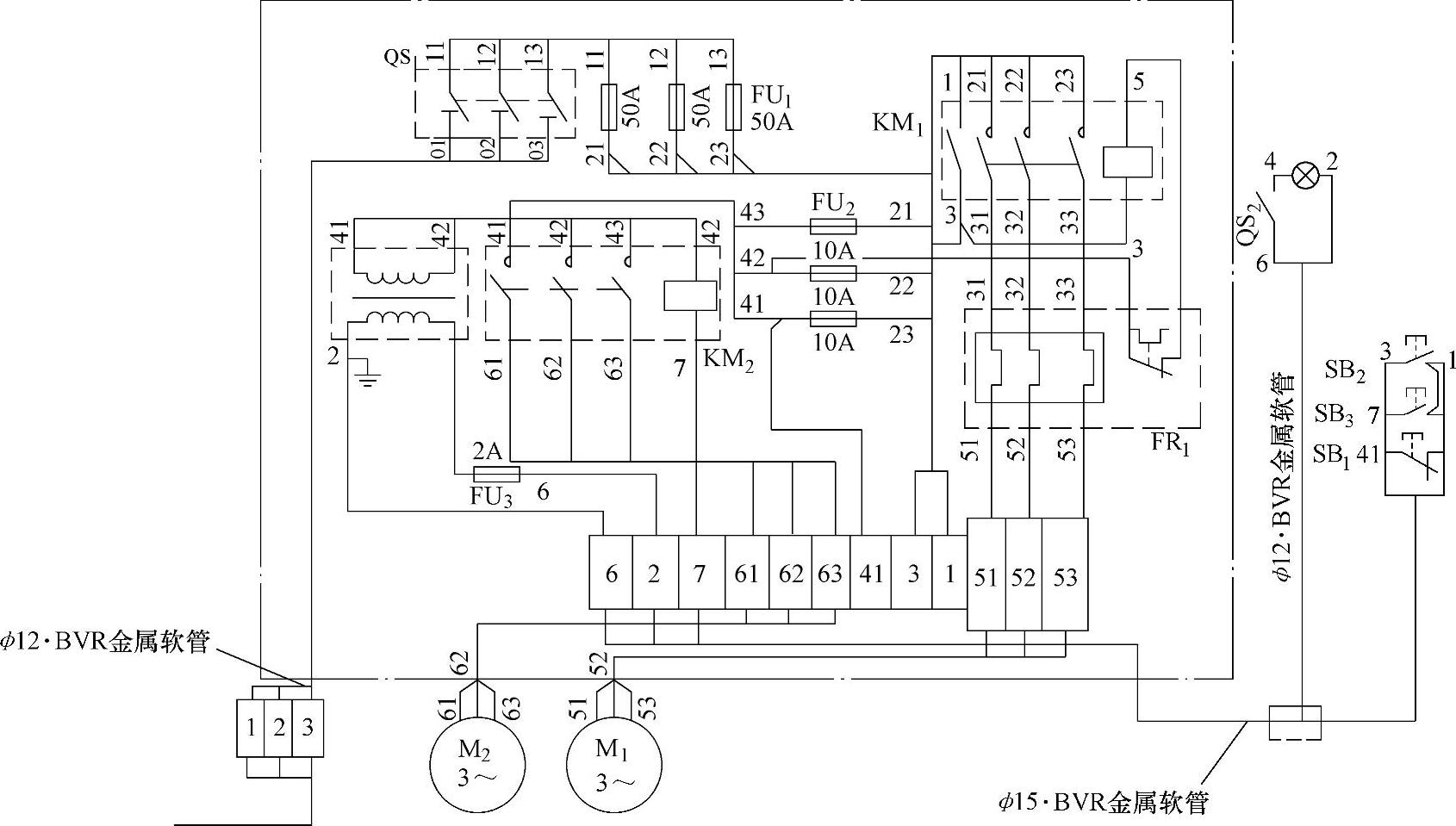

图5-6 接线图
