电路图一般由电路原理图、技术说明书和标题栏组成。

1.电路原理图

电路原理图是电子产品采用图形文字符号按照一定规则表示的所有元器件的展开图形。确切表明了各元器件间的组成、相互关系和工作原理。也是设计、生产、编制接线图和研究产品时的原始资料。在装接、检查、试验、调整和维修产品时和接线图一起使用，也是绘制安装接线图的基本依据。

电路原理图只表示电流从电源到负载间的传送情况和元器件的动作原理，不表示元器件的结构尺寸、安装位置和实际配线方法。在电路原理图上要详细标注各元器件的位置符号、规格、型号和参数等。一些辅助元件，如紧固件、接线柱、焊片、支架等组成部分在原理图中都不画出来。

2.技术说明

电气图中的文字说明和元器件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方。元器件明细栏均以表格的形式写在标题栏的上方。

（1）元器件明细栏（表）的组成

明细栏一般由序号、代号、名称、数量、材料、重量（单件、总计）、分区、备注等组成，也可按实际需要增加或减少。元器件明细栏一般以表格的形式画在标题栏的上方，明细栏中的序号自下而上编排，明细栏的尺寸与格式如图5-1所示。

图5-1 明细栏的尺寸与格式

元器件明细表填写内容见表5-1。

当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出。其顺序应是由上而下延伸，还可连续加页，但应在明细栏的下方配置标题栏，并在标题栏中填写与装配图相一致的名称和代号。

（2）文字说明

当在图中无法表示时，则采用文字形式进行说明，如：

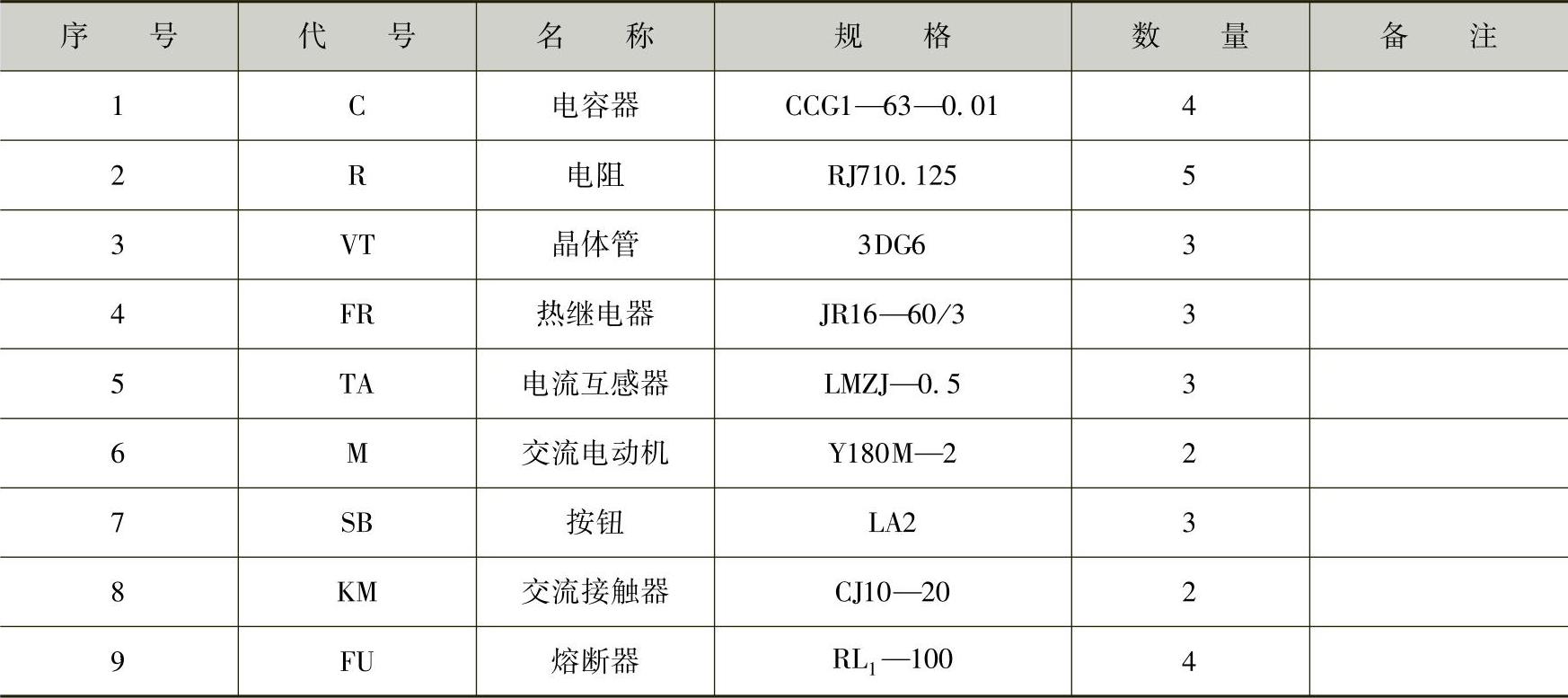

表5-1 元器件明细表(www.daowen.com)

1）供电电源交流220V架空引至元器件加工车间。

2）照明配电箱外壳应采取保护接地。

文字说明通常写在电路图的右上方。

3.标题栏

标题栏画在电路图的右下角，其中注有工程名称、图号、设计人、制图人，审核人、批准人的签名和日期。标题栏是电路图的重要技术档案，栏目中的签名者应对图中的内容各负其责。

标题栏一般由更改区、签字区、其他区、名称及代号区组成，如图5-2所示，也可按实际需要增加或减少。

更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。

其他区：一般由材料标记、阶段标记、重量、比例、共张第张等组成。

名称及代号区：一般由单位名称、图样名称和图样代号等组成。

标题栏各部分尺寸与格式如图5-2所示。

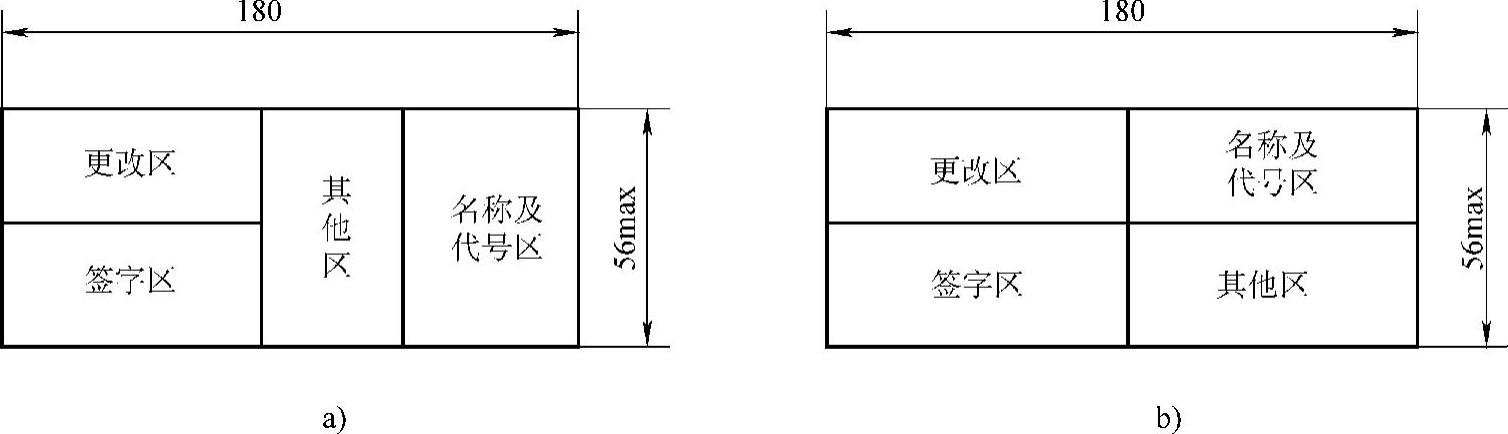

图5-2 标题栏的组成
