电烙铁是手工焊接的主要工具，其基本结构是由发热部分、储热部分和手柄部分组成的。烙铁芯是电烙铁的发热部件，它将电热丝平行地绕制在一根空心瓷管上，层间由云母片绝缘，电热丝的两头与两根交流电源线连接。烙铁头是由紫铜材料制成，其作用是储存热量，它的温度比被焊物体的温度要高得多。烙铁的温度与烙铁头的体积、形状、长短等均有一定关系。若烙铁头的体积越大，保持温度的时间则越长。

电烙铁把电能转换为热能对焊接点部位的金属进行加热，同时熔化焊锡，使熔融的焊锡与被焊金属形成合金，冷却后形成牢固地连接。

1.内热式电烙铁

内热式电烙铁如图4-4所示，因烙铁芯安装在烙铁头内而得名。它由手柄、连接杆、弹簧夹、烙铁芯及烙铁头组成，常用规格有15W、20W和50W等几种。这种电烙铁有发热快、重量轻、体积小、耗电省且热效率高等优点。

内热式电烙铁的烙铁芯是用较细的镍铬电阻丝绕在瓷管上制成的。20W的内阻值约为2.5kΩ。烙铁温度一般可达350℃左右。

2.恒温电烙铁

恒温电烙铁如图4-5所示。恒温电烙铁的烙铁头内装有强磁性体传感器，用以吸附磁心开关中的永久磁铁来控制温度。这种电烙铁一般用于焊接温度不宜过高、焊接时间不宜过长的场合，但恒温电烙铁价格高些。(www.daowen.com)

恒温和调温电烙铁是广州黄花电子厂的名牌产品，功率为60W，温度调节范围为100～400℃，长时间工作烙铁头也不容易烧坏，带屏蔽地线，可以焊接怕静电的元器件，产品质量好，使用寿命长。

图4-4 内热式电烙铁

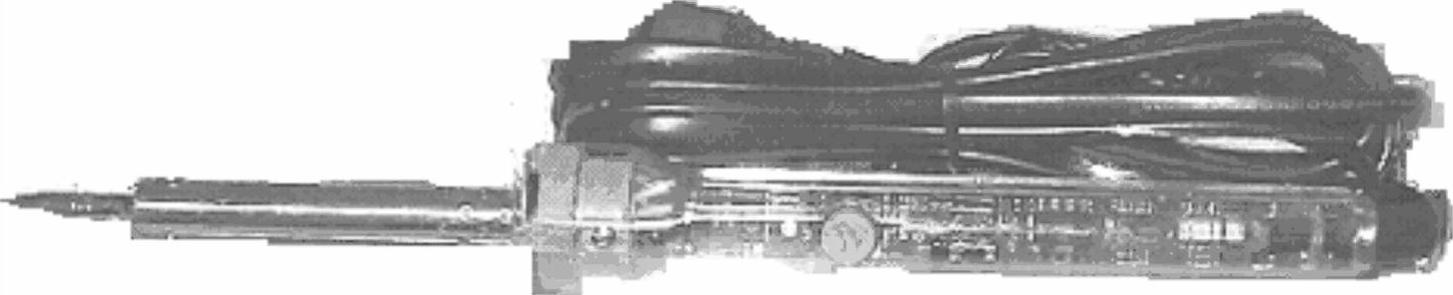

图4-5 恒温电烙铁
