开发芯片——CC2530简介

CC2530是TI公司开发的一款专门用于无线传感器网络中进行数据传输的集成芯片,可以用于2.4 GHz IEEE 802.15.4、ZigBee和RF4CE应用的一个真正的SoC解决方案。它能够以非常低的功耗和较低的成本来建立强大的无线传感器网络,可以帮助我们进行一些实际的工程开发,目前在军民领域都有着广泛的应用。

CC2530内部使用业界标准的增强型8051CPU,结合了领先的RF收发器,具有8 KB容量的RAM,具备32/64/128/256 KB四种不同容量的系统内可编程闪存和其他许多强大的功能。CC2530根据内部闪存容量的不同分为4种不同型号:CC2530F32/64/128/256,F后面的数值即表示该型号芯片具有的闪存容量级别。

CC2530单片机采用QFN40封装,外观上是一个边长为6 mm的正方形芯片,每个边上有10个引脚,总共40个引脚。CC2530的引脚布局如图1-4所示。

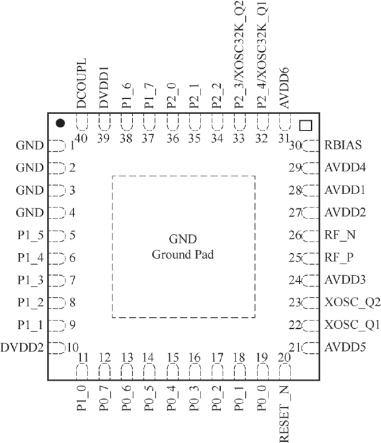

图1-4 CC2530引脚布局(www.daowen.com)

按表1-1将CC2530的40个引脚按功能进行分类,其中共有21个数字I/O引脚,这些引脚可以组成3个8位端口,分别为端口0、端口1和端口2,通常表示为P0、P1和P2。其中,P0和P1是8位端口,而P2仅有5位可以使用。

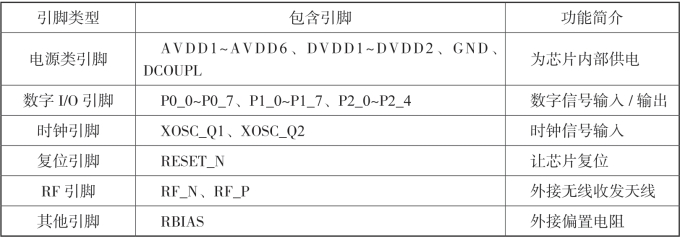

表1-1 引脚类型划分

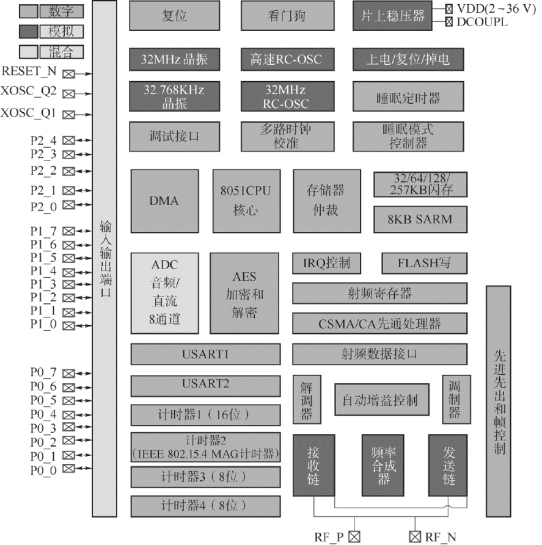

CC2530内部结构框图如图1-5所示,从信号处理方面来划分,图中浅色部分表示该部分用来处理数字信号,深色表示该部分处理模拟信号,数字信号和模拟信号都进行处理的使用过渡色表示。

图1-5 CC2530内部结构框图
