1.新建文件

双击图标，打开UG 10.0，执行“新建”，弹出“新建”对话框，选择模型，将文件名称改为“shoujizhijia.prt”，其余参数选择默认值，单击“确定”按钮，完成新建文件操作，如图10-46所示。

图10-46　新建文件

2.创建手机支架模型

1）绘制草图截面

单击“草图”命令，弹出“创建草图”对话框，草图类型选择“在平面上”，平面方法选择“自动判断”，选择的平面系统默认在OXY平面，其他参数保持默认值，如图10-47所示。

图10-47　创建草图

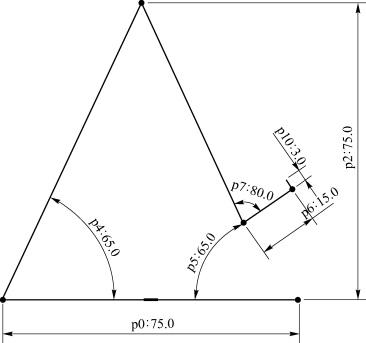

单击草图工具“直线”命令，通过尺寸约束绘制如图10-48所示的图形。单击“完成草图”命令，退出草图绘制模块。

图10-48　草图绘制

2）创建支架主体

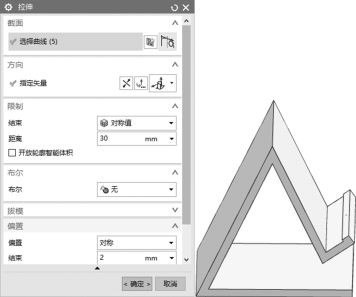

单击特征工具条“拉伸”命令，弹出拉伸命令对话框，截面选择上一步画好的草绘曲线，矢量保持默认，限制结束选择“对称值”，距离输入“30”，偏置选择“对称”，偏置结束输入“2”，单击“确定”完成拉伸命令，如图10-49所示。

图10-49　创建支架主体

3）倒圆角

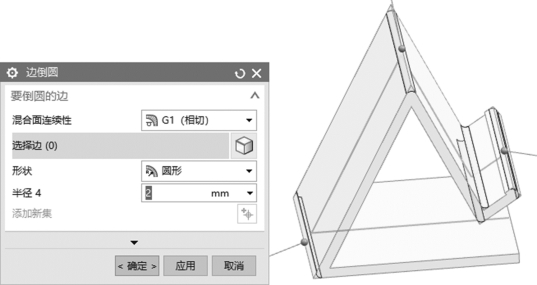

单击“圆角”命令，选择如图所示六条边，半径值输入“2”，单击“确定”完成第一组倒圆角，如图10-50所示。

图10-50　支架倒圆角(www.daowen.com)

重复单击“圆角”命令，如图10-51所示，选择边，半径值输入“5”，单击“确定”完成第二组边倒圆角。

4）创建支架缺口

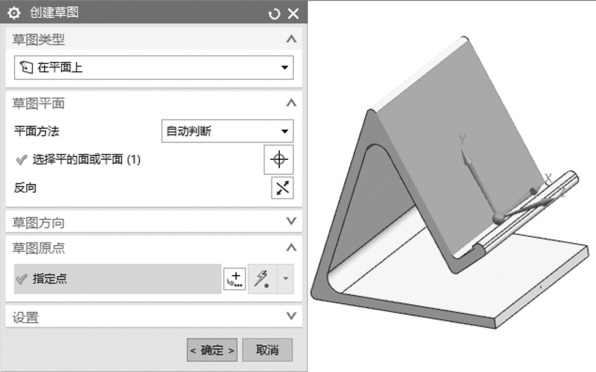

单击“草图”命令，弹出“创建草图”对话框，草图类型选择“在平面上”，平面方法选择“自动判断”，草图平面选择支架正面，草图原点选择边线中点，单击“确定”完成草图创建，如图10-52所示。

图10-51　倒圆角选边

图10-52　创建草图

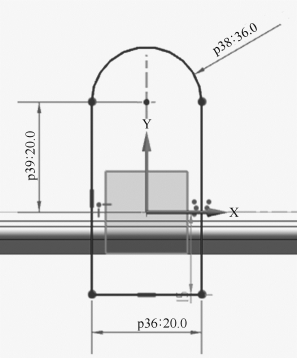

按照如图10-53所示草图截面尺寸建立草图截面。

图10-53　绘制草图

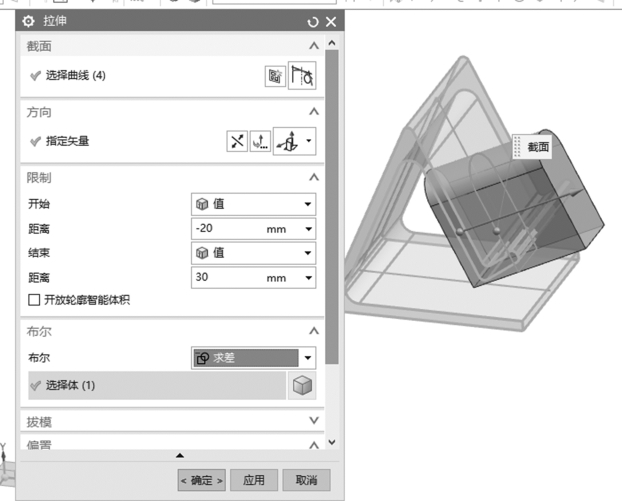

单击“拉伸”命令，截面选择创建好的草图截面，限制开始输入“-20”，结束输入“30”，布尔选择“求差”，其他值保持默认，如图10-54所示。单击“确定”完成拉伸命令。最终模型如图10-55所示。

图10-54　拉伸求差

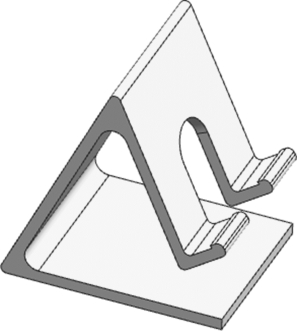

图10-55　支架三维模型

5）导出STL文件

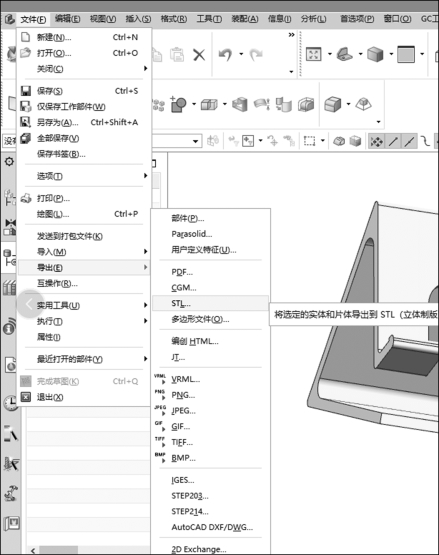

支架模型创建完成后，需要将其保存为切片软件所能识别的STL格式文件。单击“文件”—“导出”—“STL”—“确定”，选择要保存的文件夹，文件名输入“shoujizhijia.stl”，如图10-56所示。

图10-56　导出STL文件
