目前研究LOM设备和工艺的单位有美国的Helisys公司、日本的Kira公司、Sparx公司、新加坡的Kinergy公司以及国内的华中科技大学和清华大学等。
其中Helisys公司的技术在国际市场上所占的比例最大。1984年Michael Feygin提出了LOM的方法,并于1985年组建了Helisys公司,于1992年推出第一台商业型LOM-1015后,又于1996年推出成形尺寸为815 mm×550 mm×508 mm的LOM-2030E机型,其成形时间比原来缩短了30%,如图8-25所示。
图8-25 Helisys公司的LOM-2030E机型
Helisys公司除原有的LPH、LPS和LPF三个系列纸材品种,还开发了塑料和复合材料品种。Helisys公司在软件方面开发了LOMSlice软件包,增加了STL可视化、纠错、布尔操作等功能,故障报警更完善。日本Kira公司的PLT-A4机型采用了一种超硬质刀切割和选择性黏结的方法。
图8-26 南京紫金立德公司的SD 300 Pro设备
南京紫金与以色列Solidimension公司合作成立的南京紫金立德电子有限公司推出的SD 300 Pro设备以PVC塑料薄膜为打印主材,以专用胶水、解胶水及解胶笔为打印辅材,如图8-26所示。
我国对LOM技术的研究开始于1991年,最早研发LOM设备的公司是中国武汉滨湖机电公司,该公司开发了HRP-ⅡA型等设备,华中科技大学在政府的支持下开始进行RP技术的研究,于1997年成功研发出LOM成形设备并将其应用于商业化。目前,HRP快速成形系统已经在海南新大洲摩托车股份有限公司、山东工业大学、重庆建设集团等单位得到应用,设备制件精度高,几何尺寸稳定性好,成形时间短,设备稳定性高于国际同类产品,综合水平达到国际领先,现已为使用单位创造了显著的经济、社会效益。(www.daowen.com)
国内华中科技大学研制的HRP系列薄材叠层快速成形系统,如图8-27所示,无论在硬件还是在软件方面都有自己独特的特点。
图8-27 HRP系列薄材叠层快速成形机
清华大学激光快速成形中心于1992年开始研制M-220多功能RP工艺试验机,首先实现了叠层实体制造技术;清华大学激光快速成形中心与北京殷华激光快速成形及模具技术有限公司合作开发了SSM-1600大型叠层实体制造系统,此系统采用双激光扫描并行的加工方式,可成形零件的最大尺寸为1 600 mm×800 mm×700 mm,适用于制造大型快速原型。北京殷华激光快速成形及模具技术有限公司还开发了多种叠层实体制造设备,如SSM-600和SSM-800。
清华大学也研究并推出了LOM设备SSM-500与SSM-1600。其中SSM-1600设备是世界上最大的基于LOM工艺的3D打印设备,可成形零件的最大尺寸为1 600 mm×800 mm×700 mm,适用于制造大规模的快速原型。该设备具有大尺寸、高精度、高效率、高可靠性的显著技术特点。该设备与精密铸造等技术结合可适用于制造大型的快速模具。

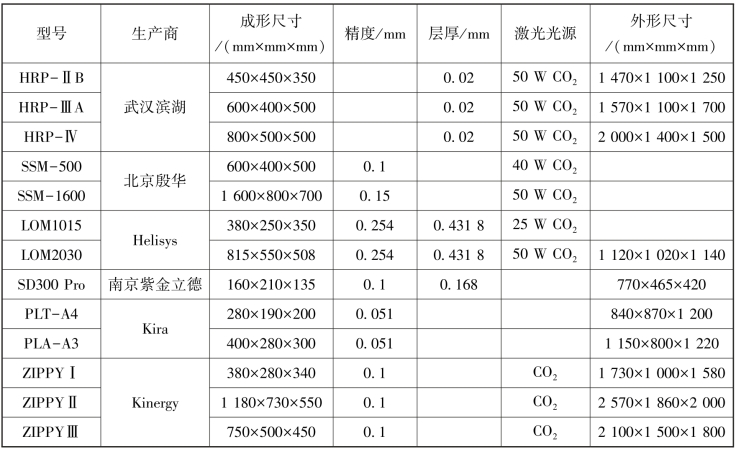

国内外部分LOM制造设备的特性参数见表8-4。
表8-4 国内外部分LOM设备的特性参数
