送纸装置的作用是:当激光束对当前层的纸完成扫描切割,且工作台向下移动一定的距离后,将新一层的纸送入工作台,以便进行新的黏结和切割。送纸装置的工作原理如图8-22所示。送纸辊在电动机的驱动下顺时针转动,带动纸行走,达到送纸的目的。当热压辊对纸进行碾压或激光束对纸进行切割时,收纸辊停止旋转。当完成对当前层纸的切割,且工作台向下移动一定的距离后,收纸辊转动,实现送纸。

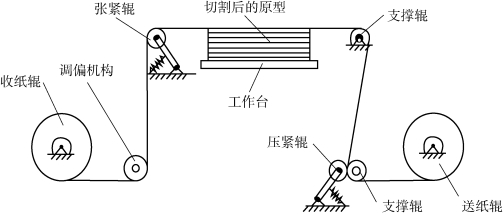

图8-22 送纸装置的工作原理

1.收纸辊部件

收纸辊的工作原理如图8-23所示。电动机通过锥齿轮副驱动收纸辊轴旋转,使收纸辊旋转而实现收纸。由于收纸辊部件要安放在成形机内,为便于取纸,操作者应能够方便地将收纸辊部分从成形机内拉出,故将收纸辊部分安装在了导轨上,而且部分导轨可以折叠,以便使整个收纸辊部件位于设备的机壳内部。在收纸辊机构的每一个支撑立板上安装有两个轴承,收纸辊轴直接放在轴承上,以便于卸纸。

图8-23 收纸辊的工作原理(www.daowen.com)

2.调偏机构

调偏机构的作用是通过改变作用于纸上的力来调整纸的行走方向,防止其发生偏斜。调偏机构的工作原理如图8-24所示。调偏辊安装在调偏辊支座上,利用两个调整螺钉可使调偏辊支座以及调偏辊绕转轴螺钉旋转,以改变纸的受力状况,实现调偏。调偏后,通过固定用螺钉和转轴螺钉将调偏辊支座固定在成形机机架上。

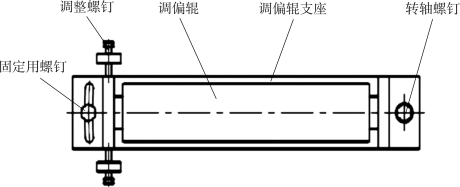

图8-24 调偏机构的工作原理

3.压紧辊组件

压紧辊的作用是保证将纸平整地送到工作台。因此,要保证压紧辊与支撑辊有良好的接触,其结构如图8-22所示。在图8-22所示的送纸装置的工作原理中,支撑辊用于支撑纸的行走,结构较为简单。张紧辊使纸始终保持张紧状态。
