3DP成形工艺对黏合剂材料有以下基本要求。

（1）黏合剂必须和打印材料粉末具有很好的界面相容性和渗透性。3DP中大多使用聚合物树脂作为黏合剂，其与强极性的金属、陶瓷及无机材料等粉末的极性差别较大，因此两者界面相容性较差，黏结效果差。因此这些材料粉末在使用前常常会以偶联剂或表面活性剂来进行表面处理，以降低表面极性，同时也会尽量选择环氧等极性较强，与金属、陶瓷及无机等材料界面相容性和渗透性较好的树脂作为黏合剂。

（2）分子结构较为稳定，易于长期保存。

（3）黏合剂表面张力较高，而黏度较低，易于粉末材料的快速黏结。可以选择一些可以通过光照、加热或溶剂挥发实现固化反应的预聚体或分子量较小的树脂作为黏合剂，以减小黏合剂的黏度。

（4）黏合剂对喷头没有腐蚀作用。(www.daowen.com)

（5）黏合剂中应添加少量抗固化成分，以增强流动性，实现黏合剂的快速渗透和润湿。

3DP成形工艺所使用的黏合剂总体上大致分为液体和固体两类，而目前液体黏合剂应用较为广泛。液体黏合剂又分为以下几个类型：一是自身具有黏结作用的，如UV固化胶；二是本身不具备黏结作用，而是用来触发粉末之间的黏结反应的，如去离子水等；三是本身与粉末之间会发生反应而达到黏结成形作用的，如用于氧化铝粉末的酸性硫酸钙黏合剂。

目前常用的黏合剂和添加剂情况如表7-4所示。

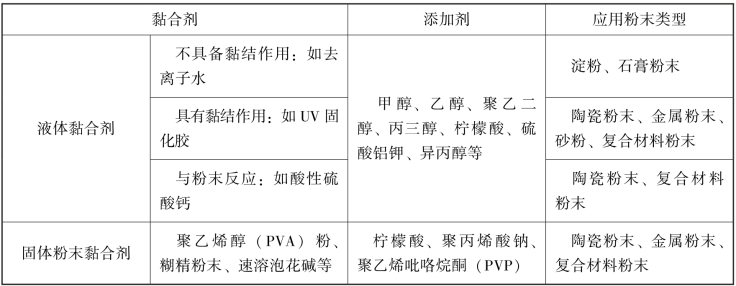

表7-4　3DP成形工艺常用黏合剂
