铣削加工常用工具包括以下几种。

1．双头扳手

双手扳手用来紧固四方、六方螺母或螺栓。常用的双头扳手两端钳口的规格尺寸有 5 mm×7mm、5 mm×10 mm、12 mm×14 mm、14 mm×17 mm、17 mm×19 mm、19 mm×22 mm、22 mm×24 mm、24 mm×27 mm、27 mm×30 mm、30 mm×32 mm 等，如图3-2所示。使用时，按螺母的对边间距尺寸选择相适应的扳手。紧固螺母时，手握扳手一端使扳手的钳口全部伸入螺母的对边，扳手体与螺母的端面基本处于平行，用力朝副钳口方向将螺母旋紧，如图3-3所示。

图3-2　双头扳手

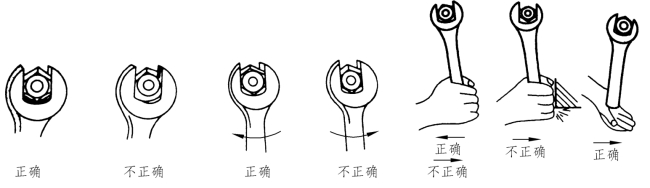

图3-3　扳手的使用方法

使用注意事项：

（1）多用于拧紧或拧松标准规格的螺栓或螺母。

（2）不可用于拧紧力矩较大的螺母或螺栓。

（3）可以上、下套入或者横向插入，使用方便。

2．活动扳手

活动扳手的规格用扳手体的长度表示，有 3″、4″、6″、8″、12″ 等，如图3-4所示。使用时，转动螺杆来调整扳手钳口的张开尺寸，使其与紧固的螺母对边尺寸相适应。紧固螺母时，手握扳手一端使扳手的钳口全部伸入螺母的对边，扳手体与螺母的端面基本处于平行，用力朝活动钳口方向将螺母旋紧。使用扳手时一般不准将其手柄用加套管等方式接长，以免力臂过于增大损坏扳手。

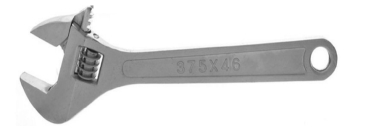

图3-4　活动扳手

3．整体扳手

整体扳手有六角形扳手和梅花扳手两种，如图3-5所示。它用来紧固六角螺栓或螺母。使用时，按螺母的对边尺寸选择相适应的扳手。这种扳手使用时不易滑脱，其中梅花扳手可以在扳动范围较窄的地方使用。

图3-5　梅花扳手

梅花扳手：适用于拆装 5～27 mm 范围的螺栓或螺母。每套梅花扳手有 6件和 8 件两种。

4．内六角扳手

内六角扳手用来紧固圆柱头内六角螺钉，如图3-6所示。其规格以六角形对边的尺寸表示，有3、4、5、6、8、10、12、14、17等，分别用来旋紧 M3～24的内六角螺钉。使用时，手握扳手的一端，将扳手的另一端的头部伸入螺钉内六角方孔内，用力将螺母旋紧。旋紧螺钉时，应避免扳手从螺钉孔中滑脱，以免损坏扳手和螺钉六方孔。

(www.daowen.com)

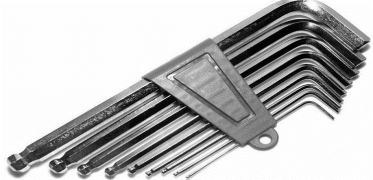

图3-6　内六角扳手

5．带槽圆螺母扳手

这种扳手用来紧固带槽圆螺母，其规格以紧固的圆螺母直径表示。选用时，先按螺母的外径尺寸选择相适应的扳手，然后手握扳手的柄部，让扳手的舌部伸入螺母的槽中，扳手内圆卡在圆螺母的外圆上，用力将螺母旋紧。不准选用与螺母外径尺寸不相适应的扳手，以免损坏螺母或紧固时扳手滑脱伤手。

6．叉形扳手

这种扳手用来旋紧开槽圆柱头螺钉，在安装铣刀盘或套式端铣刀时，由于螺钉埋入刀盘的台阶孔内，用一般的扳手无法将螺钉旋紧，这时应选用与螺钉开口尺寸相适应的叉形扳手，将刀体紧固。

7．拉紧螺杆扳手

在立铣头上安装立铣刀时，这种扳手用来旋紧拉紧螺杆，紧住铣刀。

8．螺丝刀（又名起子）

螺丝刀用来紧固头部带直沟槽或十字沟槽的螺钉。它由刀体和手柄组成，刀体的头部呈刀口形或十字凸形，如图3-7所示。其规格由刀体部分的长度表示，有 100 mm（4″）、150 mm（6″）、200 mm（8″）、300 mm（12″）等，如图3-8所示。使用时，按螺钉沟槽的宽度选择相适应的螺丝刀，右手握住螺丝刀的柄部，左手扶住刀体的前部，使刀口摄入螺钉沟槽内，刀口顶部顶在螺钉沟槽底部，右手用力转动手柄，将螺钉旋紧，如图3-9所示。

图3-7　螺丝刀的外形

图3-8　螺丝刀的规格

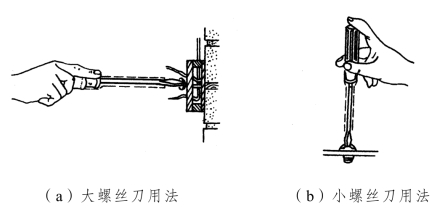

图3-9　螺丝刀的正确使用

9．铜棒

铜棒如图3-10所示。它主要用于敲击不允许直接接触的工件表面，不得用力太大。使用时，一般和手锤共用，一手握住铜棒，一手用手锤锤击铜棒另一端。使用时，不可代替锤子和撬棍使用。

图3-10　铜棒

铣削加工常用工具使用时的注意事项：

（1）应正确掌握各种工具的使用方法，避免因使用不当损坏工具或造成人身事故。

（2）工具使用完毕应擦拭干净，依顺序放入工具箱内。
