数控机床上,为确定机床运动的方向和距离,必须要有一个坐标系才能实现,把这种机床固有的坐标系称为机床坐标系,该坐标系的建立必须依据一定的原则。
(1)假定刀具相对于静止的工件而运动的原则。这个原则规定,无论数控铣床(加工中心)是刀具运动还是工件运动,均以刀具的运动为准,工件看成静止不动,这样可按零件图样直接确定数控铣床(加工中心)刀具的加工运动轨迹,方便编程。

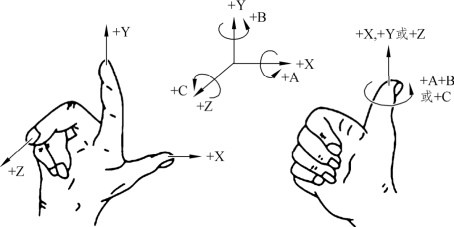

(2)采用右手笛卡尔直角坐标系原则。如图2-5所示,张开食指、中指与拇指且三者相互垂直,中指指向+Z坐标,拇指指向+X坐标,食指指向+Y坐标。坐标轴的正方向规定为增加工件与刀具之间距离的方向。旋转坐标轴A、B、C的正方向根据右手螺旋法则确定。工件固定,刀具运动时采用上面规定的法则;如工件移动,刀具固定时,正方向反向,并增加上标“′”表示。
图2-5 右手笛卡尔直角坐标系
其中:
(1)Z轴:是由传递切削力的主轴决定的。对于铣床、钻床、镗床等,主轴带动刀具旋转,与主轴平行的坐标轴为Z轴,刀具进入工件的方向为负方向,而刀具退出的方向为正方向。
(2)X轴:一般是水平的,与工件装夹基面平行。对于刀具旋转的机床,如铣床、钻床、镗床等,若Z轴是垂直的(立式,见图2-6),当站在工作台前,面向刀具主轴向立柱看时,X轴的正方向指向右方;如Z轴是水平的(卧式,见图2-7),从主轴向工件方向看时,X轴的正方向指向右方。
图2-6 立式铣床坐标系
图2-7 卧式铣床坐标系
(3)Y轴:根据X和Z轴的正向,按右手直角笛卡尔坐标系判断。
(4)回转运动A、B、C轴:表示其轴线相应地平行于X、Y、Z坐标轴的回转运动。(www.daowen.com)
(5)附加坐标轴:如果在X、Y、Z主要坐标轴外,还有平行于它们的直线运动坐标轴,可分别指定为U、V、W。如果还有第三组运动,则分别指定为P、Q、R。
(6)回转坐标轴:绕X轴、Y轴和Z轴的旋转轴分别定义为A、B、C。
(7)主轴旋转运动方向:主轴的顺时针旋转方向(正转)是按照右旋螺纹旋入工件的方向。
对于任何一台数控机床,其运动部件到达某一确定位置时,其机床坐标 X、Y、Z 是唯一的,因此机床坐标系是数控机床运行的唯一基准。
机床坐标系又称为机械坐标系,其原点称为机械原点,是由机床制造商预先确定好的一个固定坐标原点。如果数控系统采用相对位置的检测元件(非刚性编码器)时,数控机床开机后,必须首先通过回参考点操作,使数控机床的运动部件回到这一参考点,建立机械坐标系,之后数控系统便会明确并记忆这一参考点的位置;否则,数控系统会将开机时的位置当作机床原点。
一般情况下,数控机床开机后回一次参考点就可以了,但有些数控机床必须在每次加工前都要再回参考点,特别是在机床进行程序模拟(模拟时,数控系统会记忆程序结束时的坐标,并作为当前锁定位置的坐标)之后,在正式运行程序进行正式加工之前一定要再次回参考点,除非在锁住之前,机床正好处于程序结束时机床应处于的位置;某些机床即使这样也不行,必须重新返回参考点。对于某些机床,即使回了参考点之后还要回X、Y、Z负方向偏离一定距离,否则会出现坐标错误。
【任务实施】
(1)数控机床的开、关机操作,正确完成手动回原点操作。
(2)小倍率、缓慢进行手动、点动手轮操作,认清机床各轴运动及正方向,理解记忆机床坐标系。
(3)对照课本,全面认识FANUC0i系统数控铣床(加工中心)面板功能。
(4)开机后手动回原点操作,并手动操控机床,认识机床坐标系各轴及正方向。
【任务总结】
(1)数控机床长期不用时也应定期进行维护保养,至少每周通电空运行一次,每次不少于一个小时,特别是在环境温度较高的雨季更应如此,利用电子元器件本身的发热来驱散数控装置内的潮湿气,保证电子部件性能的稳定可靠。如果数控机床闲置半年以上不用,应将直流伺服电机的电刷取出来,以免化学腐蚀作用使换向器表面腐蚀,换向性能变坏甚至损坏整台电机。机床长期不用还会出现后备电池失效,使机床初始参数丢失或部分参数改变,因此应注意及时更换后备电池。
(2)三轴数控铣床或加工中心使用三根轴来控制运动,三根轴分别定义为X轴、Y轴、Z轴。通常,X轴平行于工作台的最长尺寸,Y轴平行于工作台的最短尺寸,Z轴是主轴的运动方向。在立式数控铣床或加工中心上,X轴是工作台的总方向,Y轴是工作台的横向方向,Z轴是主轴方向。面对卧式加工中心,则X轴是工作台的纵向方向,Y轴是立柱方向,Z轴是主轴方向。卧式机床如果在空间上绕X轴旋转 90°,就可以看成是立式机床。不过,卧式加工中心的附加特征就是分度轴B,参见图2-7。
