功能：生成等高线加工轨迹。

（一）参数表说明

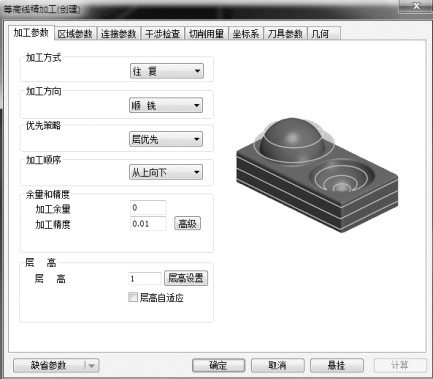

点取“加工”->“三轴加工”->“多轴等高线精加工”菜单项，弹出如图1-46所示对话框。

图1-46　“等高线精加工”参数设置

1．加工方向

加工方向设定有以下2种选择，顺铣和逆铣。

2．加工顺序

加工顺序设定有以下两类种选择，区域优先和深度优先以及从上向下和从下向上。

3．层高

层高：Z向每加工层的切削深度。

最大步距：两个刀位点之间的最大距离。(www.daowen.com)

最小步距：两个刀位点之间的最小距离。

平坦部的等高补加工：对平坦部位进行2次补充加工。

4．精度和余量

（1）加工精度：输入模型的加工精度。计算模型的加工轨迹的误差小于此值。加工精度越大，模型形状的误差也越大，模型表面越粗糙；加工精度越小，模型形状的误差也越小，模型表面越光滑，但是，轨迹段的数目增多，会使轨迹数据量变大。

（2）加工余量：输入相对加工区域的残余量，也可以输入负值。

（3）区域参数：包括加工边界参数、工件边界参数、坡度范围参数、高度范围参数、下刀点参数和补加工参数等六项。其中加工边界参数、工件边界参数、高度范围参数和补加工参数前面已有介绍。

① 坡度范围参数：选择使用后能够设定倾斜面角度和加工区域。

斜面角度范围：在斜面的起始和终止角度内填写数值来完成坡度的设定。

加工区域：选择所要加工的部位是在加工角度以内还是在加工角度以外。

② 下刀点参数：选择使用下刀点参数能够拾取开始点和在后续层开始点选择的方式。

开始点：加工时加工的起始点。

在后续层开始点选择的方式：在移动给定的距离后的点下刀。
