功能：生成具有多个岛的平面区域的刀具轨迹。适合2/2.5轴粗加工，与区域式粗加工类似，所不同的是该功能支持轮廓和岛屿的分别清根设置，可以单独设置各自的余量、补偿及上下刀信息。最明显的就是该功能轨迹生成速度较快。

（一）参数表说明

点取“加工”->“二轴加工”->“平面区域粗加工”菜单项，弹出如图1-44所示对话框。

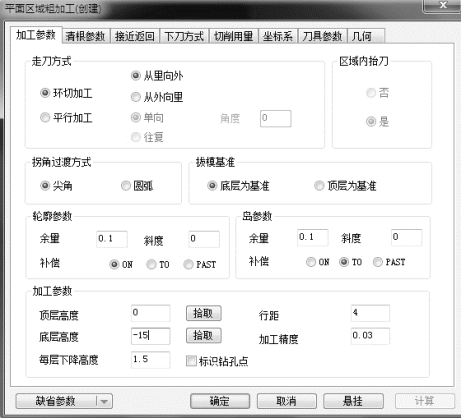

图1-44　“平面区域粗加工”参数表

加工参数：每种加工方式的对话框中都有“确定”“取消”“悬挂”三个按钮，按确定按钮确认加工参数，开始随后的交互过程；按取消按钮取消当前的命令操作；按悬挂按钮表示加工轨迹并不马上生成，交互结束后并不计算加工轨迹，而是在执行轨迹生成批处理命令时才开始计算，这样就可以将很多计算复杂、耗时的轨迹生成任务准备好，直到空闲的时间，比如夜晚才开始真正计算，大大提高了工作效率。

参数表的内容包括：平面区域加工参数、切削用量、进退刀方式、下刀方式、清根参数、刀具参数，坐标系和几何八项。刀具参数、机床参数、切削用量、几何前面已有介绍。平面轮区域加工参数包括：走刀方式、拐角过渡方式、拔模基准、加工参数、轮廓参数、岛参数、标识钻孔点等7项，每项中又有它各自的参数。其具体含义可参看加工基本概念的解释，各种参数的含义和填写方法如下：

1．走刀方式

平行加工：刀具以平行走刀方式切削工件。可改变生成的刀位行与X轴的夹角。可选择单向还是往复方式：

单向：刀具以单一的顺铣或逆铣方式加工工件。

往复：刀具以顺逆混合方式加工工件。

环切加工：刀具以环状走刀方式切削工件。可选择从里向外还是从外向里的方式。

2．标识钻孔点：选择该项自动显示出下刀打孔的点。

（1）清根参数：

轮廓清根：延轮廓线清根。轮廓清根余量是指清根之前所剩的量。

岛清根：延岛曲线清根。岛清根余量是指清根之前所剩的量。

清根进退刀方式：分为垂直、直线、圆弧三种方式。

（2）接近返回参数：

接近方式：分为不设定、直线方式、圆弧方式和强制在某一点的方式。

返回方式：分为不设定、直线方式、圆弧方式和强制在某一点的方式。

（3）下刀方式参数：

① 安全高度：刀具快速移动而不会与毛坯或模型发生干涉的高度，有相对与绝对两种模式，单击相对或绝对按钮可以实现二者的互换。

相对：以切入或切出或切削开始或切削结束位置的刀位点为参考点。

绝对：以当前加工坐标系的XOY平面为参考平面。

拾取：单击后可以从工作区选择安全高度的绝对位置高度点。(www.daowen.com)

② 慢速下刀距离：在切入或切削开始前的一段刀位轨迹的位置长度，这段轨迹以慢速下刀速度垂直向下进给。有相对与绝对两种模式，单击相对或绝对按钮可以实现二者的互换。

相对：以切入或切削开始位置的刀位点为参考点。

绝对：以当前加工坐标系的XOY平面为参考平面。

拾取：单击后可以从工作区选择慢速下刀距离的绝对位置高度点。

3．退刀距离

退刀距离是指在切出或切削结束后的一段刀位轨迹的位置长度，这段轨迹以退刀速度垂直向上进给。有相对与绝对两种模式，单击相对或绝对按钮可以实现二者的互换。

相对：以切出或切削结束位置的刀位点为参考点。

绝对：以当前加工坐标系的XOY平面为参考平面。

拾取：单击后可以从工作区选择退刀距离的绝对位置高度点。

4．切入方式

此处提供了四种通用的切入方式，几乎适用于所有的铣削加工策略，其中的一些切削加工策略有其特殊的切入切出方式（切入切出属性页面中可以设定）。如果在切入切出属性页面里设定了特殊的切入切出方式后，此处的通用的切入方式将不会起作用。

垂直：刀具沿垂直方向切入。

螺旋：刀具螺旋方式切入。

倾斜：刀具以与切削方向相反的倾斜线方向切入。

渐切：刀具沿加工切削轨迹切入。

长度：切入轨迹段的长度，以切削开始位置的刀位点为参考点。

节距：螺旋和倾斜切入时走刀的高度。

角度：渐切和倾斜线走刀方向与XOY平面的夹角。

（二）具体操作步骤

（1）填写参数表。

（2）拾取轮廓线：填写完参数表格后，系统提示：拾取轮廓。拾取轮廓线可以利用曲线拾取工具菜单。

（3）轮廓线走向拾取：拾取第一条轮廓线后，此轮廓线变为红色的虚线。系统给出提示：选择方向。要求用户选择一个方向，此方向表示刀具的加工方向，同时也表示拾取轮廓线的方向。

（4）岛的拾取：拾取完区域轮廓线后，系统要求拾取第一个岛。在拾取岛的过程中，系统会自动判断岛自身的封闭性。如果所拾取的岛由一条封闭的曲线组成，则系统提示拾取第二个岛；如果所拾取的岛由两条以上的首尾连接的封闭曲线组合而成，当拾取到一条曲线后，系统提示继续拾取，直到岛轮廓已经封闭。如果有多个岛，系统会继续提示选择岛。

（5）生成刀具轨迹：岛选择完毕，用鼠标右键确认。确认后，系统立即给出刀具轨迹。
