过渡是指以给定半径或半径规律在实体间作光滑过渡。

（1）单击“造型”，指向“特征生成”，单击“过渡”；或者直接单击按钮，弹出“过渡”对话框，如图1-17所示。

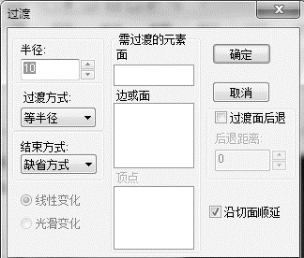

图1-17　“过渡”对话框

（2）填入半径，确定过渡方式和结束方式，选择变化方式，拾取需要过渡的元素，单击“确定”完成操作。

参数：

半径：是指过渡圆角的尺寸值，可以直接输入所需数值，也可以点击按钮来调节。

过渡方式有两种：等半径和变半径。

等半径：是指整条边或面以固定的尺寸值进行过渡。

变半径：是指在边或面以渐变的尺寸值进行过渡，需要分别指定各点的半径。

结束方式有三种：缺省方式、保边方式和保面方式。

缺省方式：是指以系统默认的保边或保面方式进行过渡。

保边方式：是指线面过渡。

保面方式：是指面面过渡。(www.daowen.com)

线性变化：是指在变半径过渡时，过渡边界为直线。

光滑变化：是指在变半径过渡时，过渡边界为光滑的曲线。

需要过渡的元素：是指对需要过渡的实体上的边或面的选取。

顶点：是指在边半径过渡时，所拾取的边上的顶点。

沿切面顺延：是指在相切的几个表面的边界上，拾取一条边时，可以将边界全部过渡，先将竖的边过渡后，在用此功能选取一条横边。

过渡面后退：零件在使用过渡特征时，可以使用“过渡面后退”使过渡变得缓慢光滑。

① 使用“过渡面后退”功能时，首先要勾选“过渡面后退”选项，然后再拾取过渡边，并给定每条边所需要的后退距离，每条边的后退距离可以是相等的也可以不相等。

② 如果先拾取了过渡边而没有勾选“过渡面后退”选项，那么必须重新拾取所有过渡边，这样才能实现过渡面后退功能。

③ 在“过渡”对话框中选择适当的半径值和过渡方式，单击“确定”完成。

注意：

（1）在进行变半径过渡时，只能拾取边，不能拾取面。

（2）变半径过渡时，注意控制点的顺序。

（3）在使用过渡面后退功能时，过渡边不能少于3条且有公共点。
