将一个轮廓曲线根据指定的距离做拉伸操作，用以生成一个减去材料的特征。

（1）单击“造型”，指向“特征生成”，再指向“除料”，单击“拉伸”，或者直接单击按钮，弹出“拉伸除料”对话框，如图1-7所示。

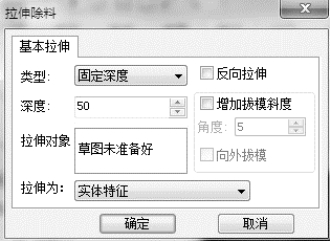

图1-7　拉伸除料对话框

（2）选取拉伸类型，填入深度，拾取草图，单击“确定”完成操作。拉伸类型包括“固定深度”“双向拉伸”“拉伸到面”和“贯穿”。

参数：

固定深度：是指按照给定的深度数值进行单向的拉伸。

深度：是指拉伸的尺寸值，可以直接输入所需数值，也可以点击按钮来调节。

拉伸对象：是指对需要拉伸的草图的选取。

反向拉伸：是指向与默认方向相反的方向进行拉伸。

增加拔模斜度：是指使拉伸的实体带有锥度。(www.daowen.com)

角度：是指拔模时母线与中心线的夹角。

向外拔模：是指与默认方向相反的方向进行操作。

双向拉伸：是指以草图为中心，向相反的两个方向进行拉伸，深度值以草图为中心平分。

贯穿：是指草图拉伸后，将基体整个穿透。

拉伸到面：是指拉伸位置以曲面为结束点进行拉伸，需要选择要拉伸的草图和拉伸到的曲面，还可以实现薄壁特征的除料生成。

注意：

（1）在进行“双面拉伸”时，拔模斜度可用。

（2）在进行“拉伸到面”时，要使草图能够完全投影到这个面上，如果面的范围比草图小，会产生操作失败。

（3）在进行“拉伸到面”时，深度和反向拉伸不可用。

（4）在进行“贯穿”时，深度、反向拉伸和拔模斜度不可用。
