CAD/CAM软件用户界面介绍及操作指南

用户界面(简称界面,见图1-2)是交互式CAD/CAM软件与用户进行信息交流的中介。系统通过界面反映当前信息状态将要执行的操作,用户按照界面提供的信息做出判断,并经由输入设备进行下一步的操作。

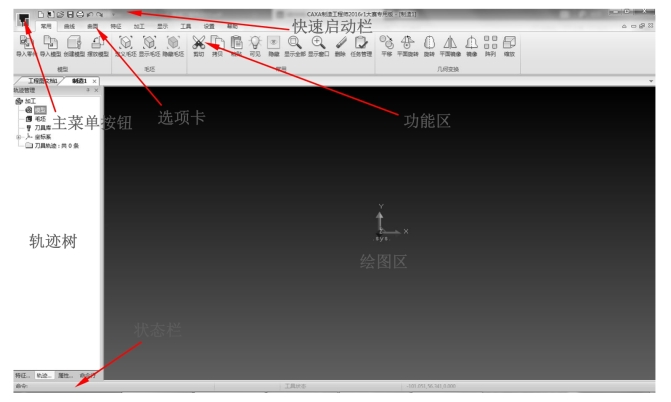

图1-2 CAXA 制造工程师(2016)的操作界面

CAXA 制造工程师软件(2016)的用户界面和其他Windows风格的软件一样,各种应用功能通过菜单和 Ribbon(功能区)驱动;状态栏指导用户进行操作并提示当前状态和所处位置;特征/轨迹树记录了历史操作和相互关系;绘图区显示各种功能操作的结果,同时绘图区和特征/轨迹树为用户提供了数据的交互的功能;功能区中的每一个按钮都对应一个菜单命令,单击按钮和单击菜单命令功能是完全一样的。

(一)绘图区

绘图区是用户进行绘图设计的工作区域,如图1-2所示的空白区域。它们位于屏幕的中心,并占据了屏幕的大部分面积。广阔的绘图区为显示全图提供了清晰的空间。在绘图区的中央设置了一个三维直角坐标系,该坐标系称为世界坐标系。它的坐标原点为(0.0000,0.0000,0.0000)。用户在操作过程中的所有坐标均以此坐标系的原点为基准。

(二)主菜单

单击主菜单按钮,在界面最左上方弹出主菜单,单击主菜单中的每一个菜单项都会弹出其子菜单。主菜单与子菜单构成了右拉式菜单,如图1-3所示。

图1-3 主菜单

主菜单包括文件、编辑、显示、造型、加工、通信、工具、设置和帮助。每个部分都含有若干个子菜单。

单击主菜单中的“造型”,指向下拉菜单中的“曲线生成”,然后单击其子菜单中的“直线”,界面左侧会弹出一个“立即”菜单,并在状态栏显示相应的操作提示和执行命令状态。对于除“立即”菜单和“工具点”菜单以外的其他菜单来说,某些菜单选项要求用户以对话的形式予以回答。用鼠标单击这些菜单时,系统会弹出一个对话框,用户可根据当前操作做出响应。

(三)“立即”菜单

“立即”菜单描述了该项命令执行的各种情况和使用条件。用户根据当前的作图要求,正确地选择某一选项,即可得到准确的响应。

在“立即”菜单中,用鼠标选取其中的某一项(例如“两点线”),便会在下方出现一个选项菜单或者改变该项的内容。

(四)快捷菜单

光标处于不同的位置,按鼠标右键会弹出不同的快捷菜单。熟练使用快捷菜单,可以提高绘图速度。

如将光标移到特征树中XY、YZ、ZX三个基准平面上,按右键,弹出快捷菜单如图1-4所示。

图1-4 快捷菜单

将光标移到特征树的草图处、特征树中的特征处、绘图区中的实体处等均可得到不同的快捷菜单。在非草图状态和草图状态下拾取草图曲线,按右键弹出的快捷菜单也不一样。

(五)选项卡和功能区

界面上的选项卡包括:常用、曲线、曲面、特征、显示、工具、设置和帮助。单击每一个选项卡,都可以打开其对应的功能区查找相应的命令。

1.常用

常用选项卡的功能区包含了一些使用频率非常高的命令,如下所示:

2.曲线

曲线选项卡的功能区包含了“直线”“圆弧”“公式曲线”等丰富的曲线绘制命令,如下所示:

3.曲面

曲面选项卡的功能区包含了“直纹面”“旋转面”“扫描面”等曲面生成命令,如下所示:

4.特征

特征选项卡的功能区包括“拉伸增料”“拉伸除料”“过渡”“倒角”等操作,如下所示:

5.加工

加工选项卡的功能区包括二轴、三轴、四轴、五轴、孔及图像加工等命令,如下所示:

6.显示

显示选项卡的功能区包括“缩放”“移动”“视向定位”等命令,如下所示:

7.工具

工具选项卡的功能区包括“创建坐标系”“距离”“长度”查询等命令,如下所示:(www.daowen.com)

8.设置

设置选项卡的功能区包括“当前颜色”“层设置”“材质设置”“系统设置”等命令,如下所示:

9.帮助

帮助选项卡的功能区包括“帮助文档”“关于”命令。

10.特征树

特征树记录了零件生成的操作步骤,用户可以直接在特征树中对零件特征进行编辑。

11.轨迹树

轨迹树记录了生成刀具轨迹的刀具、几何参数等信息,用户可以在轨迹树上编辑刀具轨迹。

(六)点工具菜单

工具点就是在操作过程中具有几何特征的点,如圆心点、切点、端点等。

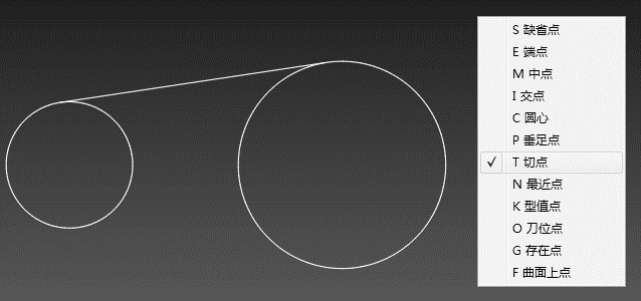

点工具菜单就是用来捕捉工具点的菜单。用户进入操作命令,需要输入特征点时,在功能区处或者按下空格键,即在屏幕上弹出点工具菜单,如图1-5所示。

图1-5 点工具菜单

缺省点(S):屏幕上的任意位置点。

端点(E):曲线的端点。

中点(M):曲线的中点。

交点(I):两曲线的交点。

圆心(C):圆或圆弧的圆心。

切点(T):曲线的切点。

垂足点(P):曲线的垂足点。

最近点(N):曲线上距离捕捉光标最近的点。

型值点(K):样条特征点。

刀位点(O):刀具轨迹上的点。

存在点(G):用曲线生成中的点工具生成的点。

(七)矢量工具

矢量工具主要是用来选择方向,在曲面生成时经常要用到。

(八)选择集拾取工具

拾取图形元素(点线面)的目的就是根据作图的需要在已经完成的图形中,选取作图所需的一个或几个元素。选择集拾取工具就是用来方便地拾取需要的元素的工具。

已选中的元素集合,称为选择集。当交互操作处于拾取状态(工具菜单提示出现“添加状态”或“移出状态”)时,用户可通过选择集拾取工具菜单来改变拾取的特征。

1.拾取所有

拾取所有就是拾取画面上的所有元素。但系统规定,在所有被拾取的元素中不应含有拾取设置中被过滤掉的元素或被关闭图层中的元素。

2.拾取添加

指定系统为拾取添加状态,此后拾取到的元素将放到选择集中。(拾取操作有两种状态:“添加状态”和“移出状态”)

3.取消所有

所谓取消所有,就是取消所有被拾取到的元素。

4.拾取取消

拾取取消的操作就是从拾取到的元素中取消某些元素。

5.取消尾项

执行本项操作可以取消最后拾取到的元素。

上述几种拾取元素的操作都是通过鼠标来完成的,也就是说,通过移动鼠标对准待选择的某个元素,然后按下鼠标左键,即可完成拾取的操作。被拾取的元素呈拾取加亮颜色的显示状态(缺省为红色),以示与其他元素的区别。
