（1）概述。海南省海口市龙珠大厦，坐落在亚粘土（上部填土，厚3.3m）和淤泥质轻亚粘土上（下部，厚约10m）。上、下两层的渗透系数分别为1×10-4cm/s和9×10-6cm/s。大厦地下室开挖面积2800m2，开挖深度7m。

为了使提供设计方案的技术可靠合理，以及经济的比较合算。曾在现场做过该软基的电渗处理工程试验。

（2）试验方法及成果。现场试验采用预压电渗—潜水井固结方法。预压荷载50k Pa，电极距2m，井点距2m与4m，阳极数与阴极数（即井点数）比例为2∶1（图6.17）。阳极为φ20mm钢筋，长8m；阴极为φ230mm笼式过滤器，长8m。采用潜水泵抽水（图6.18）。试验用直流电焊机供电，工作电压30V，电压梯度0.15V/cm，电流密度4.17A/m2，电功率12k W，间歇通电，维持30V电压至出水量明显减少。共计抽水48小时，电渗排水76小时。

图6.17　龙珠大厦电渗—潜水井点布置图　（单位：m）

图6.18　龙珠大厦潜水井点结构图　（单位：m）

试验成果见表6.8。

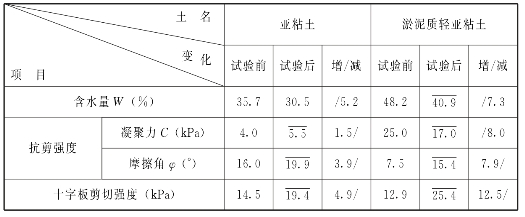

表6.8　龙珠大厦电渗前后成果对比表

注　数字顶“—”表示平均值。(www.daowen.com)

（3）效果。

1）电渗排水量为0.08m3/h。

2）含水量均下降；强度普遍提高。

3）电渗透过程中，电极冒气泡、水发热，排出的水呈强碱性。

4）用预压电渗排水固结。其结果显著。

以上五种施工方法的典型案例，汇于表6.9中。

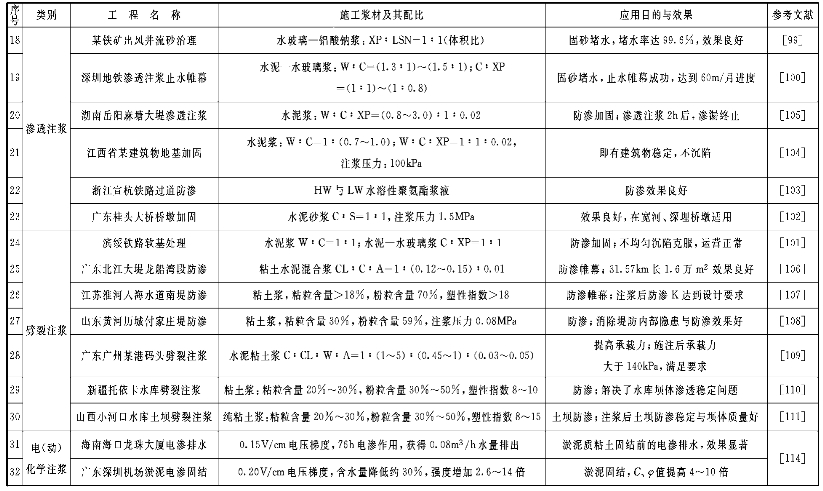

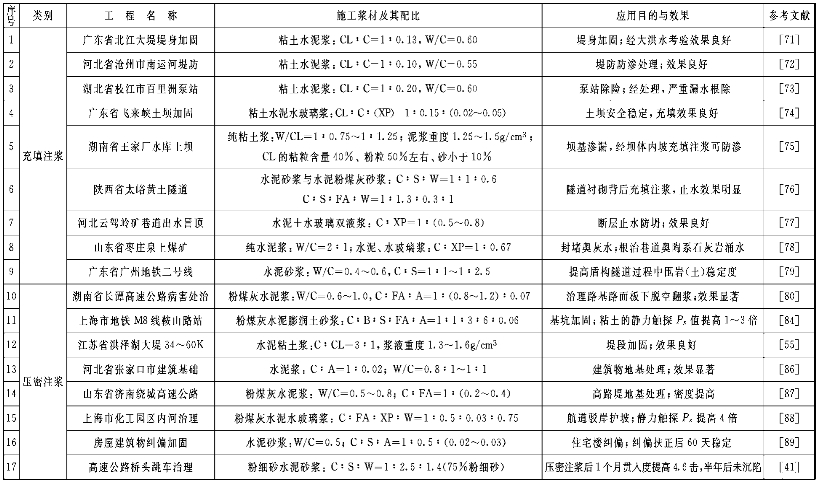

表6.9　注浆法国内施工典型案例

续表
