（1）概述。洪泽湖大堤位于江苏省淮安市境内，全长67.25km，保卫着淮河下游2万km2农田和2000多万人民生命财产安全，具有防洪、灌溉、航运、水产、养殖、旅游等综合效益。

洪泽湖大堤为复式断面，堤顶高程19.00～19.50m，宽8m；堤前为高程14.50m、宽50m的防浪林台，前坡1∶3条石护坡，后坡1∶2灌砌块石护坡；堤后为3级平台，顶高程分别为17.00m、14.00m、11.00m，坡比1∶3；堤脚外为青坎地及顺堤河（图6.4）。洪泽湖大堤是Ⅰ级水工建筑物，设计水位16.00m，校核水位17.00m。洪泽湖正常蓄水位13.00m。

2003年汛期，洪泽湖大堤遭遇了14.37m洪水位的考验，在34K+900～60K+646堤段共发现渗水、窨潮14处，计17个点。2003年下半年，对该堤段堤身堤基进行了全面加固，其中堤身加固采用了压密注浆的方法。

（2）压密注浆施工。

1）成孔注浆设备的要求。成孔设备为CB30型锤击钻机。最大成孔深度30m，成孔直径50mm；注浆设备为WJG80—1注浆机，最远送浆距离150m（有效距离）。

2）注浆孔的布置，根据堤防隐患的部位、性质和堤防内部隐患的应力的分布状况，结合防渗效果和施工技术要求，堤身压密注浆工程位于上游侧堤肩，钻孔布设采用梅花形，布置两排孔，孔距2.5m，排距1m，孔径50mm，如图6.5所示。

3）注浆材料的要求。

①采用水泥粘土浆。其水泥要求符合现行规范规定标准。

②粘土，选用粉质和重粉质粘土。其物理性能指标为：粘粒含量25%～35%；粉粒含量30%～50%；砂粒含量20%～30%；塑性指标10%左右。土的有机质含量要小于2%，可溶盐含量要小于8%。

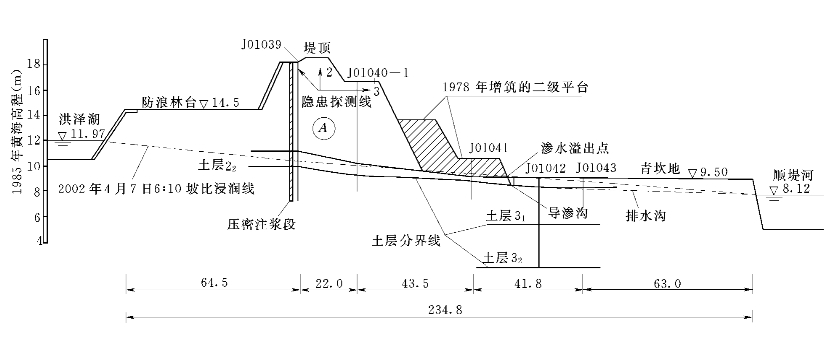

图6.4　洪泽湖大堤53K＋192断面渗水示意图　（单位：m）

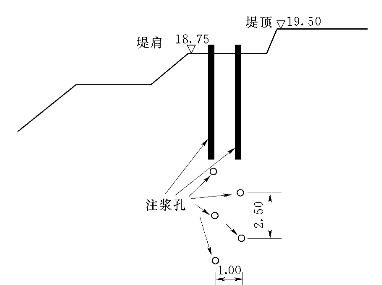

图6.5　洪泽湖大堤压密注浆孔布置图　（单位：m）

4）浆液。浆液的配合比为水泥∶粘土=3∶1。浆液的重度控制在1.3～1.6g/cm3，要求浆液均匀、无块、无草根等杂物，连续供应。

5）阻浆塞。做不小于1m深的阻浆塞置于注浆孔孔口。一般砂土地基选用粘土做阻浆塞，粘土地基的阻浆塞做法是：在距离地面1m以下的注浆管接头处用稻草缠注，用粘土将注浆孔口夯实，如图6.6所示。(www.daowen.com)

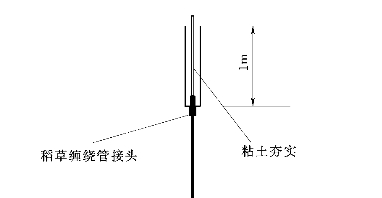

图6.6　阻浆塞位置图

6）成孔。选用CB30锤击钻机，干法成孔，在成孔过程中，不得向孔口附近注水（可以减少钻杆下沉摩擦力）。此做法的危害是：在钻杆锤击下沉过程中，孔壁必将产生众多毛细管裂缝，若注水形成的泥浆堵塞毛细管裂缝，将影响注浆孔的吃浆量；其次注水形成的孔隙水短期内将无法自行消散。

7）注浆。现场压密注浆的次序，应分排单独注浆，即一排一排的注，不得同时注两排。先注上游侧，后注下游侧。

注浆中，作好下列三种控制：

①注浆压力的控制。孔口压力（压力表控制）应控制在50～200k Pa（孔口未被泥块堵塞的情况下）之间，如发现孔口附近（不是孔口）冒浆，即可终孔。当发生孔口冒浆，且注浆压力又低于50k Pa，必须重新移位（左右移位）打注浆孔；当孔口未发生冒浆，又未见压力表有明显下落和回升，且注浆达8小时以上时，可在200kPa的注浆压力下连续注浆3次，方可终孔。

②注浆重度的控制。注浆过程中第一个小时内，浆液重度要小一些，控制在1.30～1.40g/cm3之间，其他注浆时段里，可以逐渐加大浆液重度，但不得超过1.6g/cm3。控制的目的是在于：注浆早期孔壁有大量毛细管裂缝，若浆液重度太大，在未打开裂缝的状态下，就会迅速堵住毛细管的注浆通道，影响工程质量。

③注浆速度的控制。注浆的起始时段，要求注浆机送浆量要小，活塞泵的工作频率控制在45～50次/min之间，注浆时间达30min以后，可将浆泵的频率调整至90次/min。控制的目的是避免早期注浆流量太大，过早堵塞孔隙，影响注浆量，同时也为了避免早期注浆压力上升太快，软弱土层未来得及变形，过早冒浆。

8）断续施工注浆孔的处理。对当天没有完成注浆工序的注浆孔，在收工前应注入15分钟清水，洗刷注浆管道，避免堵管，也起到清洗孔壁毛细管的作用，为后续注浆保留通道，同时应将注浆管抬高20cm。

9）封孔。一般注浆结束后3～4小时，可以将注浆管取出，施工留下的孔洞，可用1.5～1.6g/cm3的水泥浆封孔（浆液可手工调配），但若邻近孔正在注浆时，注浆管不得取出，以免串浆，无法封堵。

10）注浆质量的控制。

①成孔质量的控制。一般要求成孔的孔距误差在±10cm内，注浆孔的垂直度要小于±2%，偏角约合1°16′23″，孔深不得小于设计孔深。

②注浆质量的控制。注浆过程中，应严格按照注浆次序进行，两排在同一堤段的注浆孔，注浆间隔时间不宜少于3天。注浆的重度早期不得高于1.40g/cm3，活塞泵工作频率不宜大于50次/min。

③封孔质量。要求封孔后，原注浆孔口位置不得有塌陷、洞穴。

（3）效果。经过深入研究认为，洪泽湖大堤堤身浸润线高的原因，是因为堤身内的埽工、乱石堆、缝隙及小空洞造成的。通过压注水泥粘土浆液，在堤身内形成一道连续的浆体防渗帷幕，帷幕厚度随堤身的好坏自行调整（在注浆管的影响范围内），与注浆脉连通的所有裂缝、洞穴等隐患均被浆液充填挤压密实，堤身内土体重新固结，达到了防渗、加固的目的。
