压密注浆法施工,通常有以下两种方式。
(1)自上而下分段施工方式,主要用于堤坝及建筑物基础压密加固处理。
(2)自下而上分段施工方式,主要用于建筑物纠偏扶正等。
两种施工方式的流程,见图4.6。
如图4.6所示的流程中,钻孔、拌制浆材与注浆三个环节在压密注浆中是关键。
1)钻孔。钻孔的目的就是为压密注浆施工进行造孔。具体施工时,以下四道工序尤为重要并要求做好。
①浆前先放轴线,沿轴线测量地面高程,一般每50m设1根控制桩。根据设计孔底高程要求,分段计算控制钻孔深度。
②采用干法造孔,不得用清水循环钻进,孔深不小于设计深度。实际操作中有时遇到块石障碍,则采取平移的方法,绕开障碍。

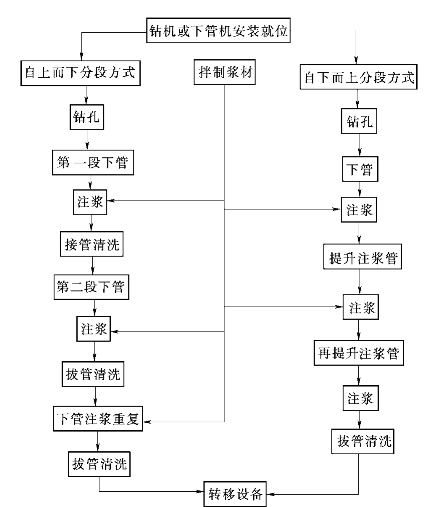

图4.6 通用压密注浆施工流程框图
③机架调平,控制垂直度在1%以内。其计算方法为:在机架上、下部标出中心点A、B,A、B间距H(本工程取1.5m);A点上悬挂垂线,根据垂线与下部中心点的偏移量Δ,计算偏移角的正切值tan(Δ/H)作为垂直度i。本工序一般控制在0.5%以内,这样可避免孔斜,有利于钻孔施工和造孔质量检查。
④检验孔深的方法有计算钻杆长度、下吊锤、插注浆管等3种。但是吊锤和注浆管往往到不了孔底,主要原因为:孔斜、孔中有障碍物、底部缩孔等。
2)制浆与浆液控制。设计配合比是,水泥与粘土的重量占浆液总重的比分别不小于15%和5%。实际操作中,以搅拌桶为单位,放1包50kg水泥、17kg粘土、268kg水(以制浆机箱相应水位线控制),用比重计测量浆液密度,然后通过调整水泥和粘土的相应比例,对施工中的浆液进行控制。(www.daowen.com)
3)注浆。

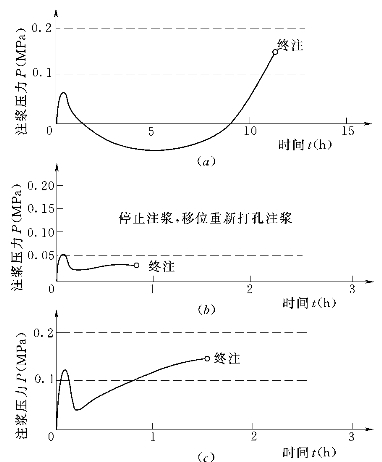

图4.7 压密注浆压力P、注浆时间t与堤身土状关系(引自参考文献[39])
(a)内部空洞;(b)地表裂缝;(c)其他情况
①应保证孔口压力表显示正常。一般选用量程1MPa、直径12cm的压力表,容易识读。若量程大或直径小,则不容易识读。
②压密注浆应分排单独注浆,先注上游排孔,后注下游排孔,不得同时注两排。孔口应设置不小于1.0m深的阻浆塞。浆液应连续供应。
③终注标准。当孔口附近出现冒浆时,停止注浆,但注浆压力低于0.05MPa时,须重新移位打孔注浆;当孔口未发生冒浆时,若压力已达0.2MPa,需要连续注浆3次。
根据大量的注浆原始记录数据,绘制了注浆压力P、注浆时间t(吸浆量)与堤身土状关系图,见图4.7。
图4.7(a)表明堤身内部空洞或裂缝较大,持续时间长、吃浆量大,有的单孔注浆量达90m3。堤身内部不密实问题是施工要解决的主要问题,因此,达到规定压力或孔口附近冒浆时方可终注。
图4.7(b)表明孔口附近地面表层裂缝较多,一般情况下注浆压力P<0.05MPa时,孔口附近即发生冒浆,但是未达到注浆效果,因此,要移位重新打孔、注浆。
图4.7(c)为其他情况下的注浆示意图,在本次加固中占绝大多数,均可达到终注标准。
④达到终注标准后,采用密度大于1.6g/cm3的稠浆封孔。
