（1）地下工程盾构与衬砌之间空隙充填浆材。地下工程诸如地下水电站厂房、地下铁道工程等，均存在着盾构与衬砌之间约7～40cm空隙需要进行充填注浆问题。通常称此为地下工程背后（充填）注浆。其浆材必须具备充填性、限定范围和早期凝固强度三个条件。

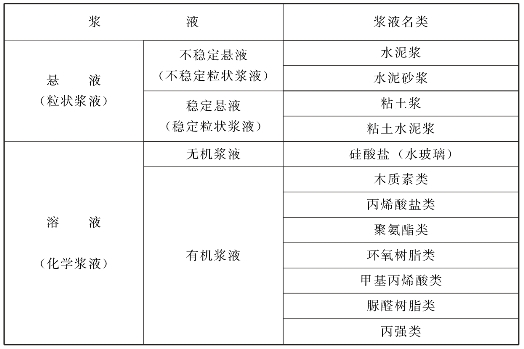

表3.1B　常用浆液类型

表3.1C　主要的注浆材料特性及适用范围

背后（充填）注浆，不论是单液型还是双液型，均随着时间的推移，从流动态固结→可塑态固结→半固态固结→固态硬化的全过程。相应在对浆材的选择与优化设计配置上，因工程地质条件、施工工况不同而各异。

1）用于钢板混凝土衬砌的充填纯水泥浆。

①W/C=1∶1。

②W/C=0.8∶1。

③W/C=0.6∶1。

④W/C=0.5∶1。

注浆压力P=0.3～0.5MPa。

2）水泥砂浆（防水与充填）。

①W/C=0.4～0.5。

②C/S=1∶(1.5～2.5)。

3）水泥混凝土（C20为主）。

①W/C=0.55～0.60。

②C∶S∶G=1∶2.05∶3.35。

（2）堤防“洇水”隐患空隙充填注浆材料。一般情况下，当河道内水位高出堤外地面3m之后，距堤外坡约20m左右的住房可能出现洇水，究其原因就是堤身下部与堤基之间不够密实，需及时充填注浆处理。

1）水泥粘土浆（水泥粉质粘土浆）。

①C∶CL=0.1∶1。

②W/(C-CL)=1.1∶1.0。

③注浆压力p=0.2MPa。

2）重壤土/粉质粘土浆。

①W/CL=1∶0.75～1∶1.25。

②注浆压力以控制在0.5～1.0L/cm2孔边不冒浆为宜。

（3）用于隧道涵洞衬砌充填注浆材料。

1）粘土水泥浆。

①C∶CL=(0.1～0.15)∶1.0。

②W/(C-CL)=2∶1;1.5∶1.0;1∶1。

③注浆压力p=0.1～0.5MPa。

2）粉煤灰水泥浆（通用型）。

①FA∶SH∶SG∶JF=0.60∶0.35∶0.05∶0.02。

②W/(FA～JF)=0.55～0.60。

③JF：第一，Na2SO4对体系后期强度有利；第二，Na2CO3对体系早期强度有利。

3）粉煤灰水泥浆（多用型）。

①当水灰比（W/C）=2∶1时，C/FA=（0.1～0.7）-1。

②当W/C=1∶1时，C/FA=（0.3～0.6）-1。

③当W/C=0.8∶1.0时，C/FA=（0.1～0.3）-1。

④注浆压力p=0.15MPa。

4）豆砾石水泥浆。

①豆砾石粒径：5～10mm（碎石）。

②W∶C∶RHE110=1∶0.6∶0.012，其中，RHE110为上海麦斯特高效减水剂。

③W∶C=0.3。

④C∶S∶FLOW=1∶1.25∶0.05。

其中FLOW——抗缩剂。(www.daowen.com)

⑤注浆压力p=0.4～0.6MPa，pmax=1MPa。

5）地下埋管充填施工用泡沫混凝土材

①C∶FA∶S∶A∶W∶PU=1∶1.25∶0.25∶0.003∶1.44∶0.0009。

②C∶FA∶S∶A∶W∶PU=1∶0.85∶1.28∶0.003∶1.49∶0.0006。

③C∶FA∶S∶A∶W∶PU=1∶0.57∶2∶0.003∶1.36∶0.0007。

④C∶S∶A∶W∶PU=1∶2.08∶0.003∶0.91∶0.0009。

⑤C∶FA∶S∶A∶W∶PU=1∶0.71∶2.45∶0.003∶2.89∶0.0006。

⑥C∶S∶A∶W∶PU=1∶2.45∶0.003∶1.08∶0.0007。

泡沫混凝土的原材料为：

①525号硫铝酸盐水泥。

②粉煤灰：Ⅱ级。

③砂（或石子、陶粒、膨胀珍珠岩、EPS颗粒等）。

④泡沫：CCW—95型混凝土泡沫。

⑤缓凝剂：CCW—2001型泡沫缓凝剂。

（4）用于巷道加固堵水的充填浆材。

1）充填及墙体：细砂+料石。

2）止浆墙注浆：水泥+水玻璃双液浆。

即C∶XP=1∶（0.5～0.8）

3）充填注浆：水泥+Br防止剂。

即C∶A=10∶1

4）深孔（检查孔）注浆：水泥+三乙醇铵+NaCl混合液。

即C∶A∶NaCl=100∶0.05∶0.5

5）注浆终压：6MPa。

（5）用于水库大坝充填注浆材料——纯粘土浆。

充填注浆材料主要为粘土，原则上要求泵入的浆液土料与坝体土料的物理力学性质基本接近，以偏粘为宜，这样，泥浆在析水固结过程中，能与边界条件排水能力相协调。粘土注浆材料主要技术指标为塑性指数10%～20%，粘粒含量40%左右，粉粒含量50%左右，砂粒含量小于10%，有机质含量小于2%，浆液指标（表3.2）。

（6）用于土坝加固的粘土—水泥—水玻璃充填浆材。

1)CL∶C∶XP=1∶0.15∶(0.2～0.5)。

2）注浆压力p=0.05～1.00MPa（其中注浆孔口压力p0=0.1MPa）。

（7）用于堤防加固的粘土—水泥充填浆材。

1）CL∶C=1∶0.13（CL：粉粒40%～60%、粘粒30%～40%、砂粒不大于10%）。

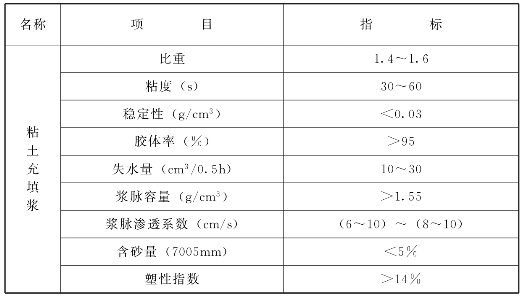

表3.2　粘土泥浆物理学性质指标采用值表

注　注浆压力以控制在0.4～0.5m3/m为准。

2)W/C=0.60。

3）注浆压力p=0.08～1.00MPa（其中注浆孔口压力p0≤1MPa）。

（8）用于封堵奥灰水的毛石充填浆材。

在煤矿工程中，将奥陶系石灰岩的水源简称为“奥灰水”，其水压一般有1.5MPa左右。当其在煤矿断层底板出现奥灰水时，处理的原则是“只能堵不能放”。实践表明，采用毛石充填注浆效果显著，其浆材与配比为：

1)C∶G∶S=1∶2∶3;C∶PU=1∶0.67。

2)W/C=2∶1。

3）注浆压力p=1～2MPa（平均1.5MPa）。

（9）用于地铁盾构隧道同步充填注浆浆材。

在广州地铁二号线盾构隧道（φ6.3m）的同时紧跟充填注浆，对提高盾构隧道在施工过程中的稳定性十分重要且实践效果良好。其浆液为水泥砂浆。

1)C∶S=1∶1;1∶1.5;1∶2.0;1∶2.5。

2)W/C=0.4∶0.5;0.55∶0.6。

3）注浆压力p=0.08～0.1MPa；0.1～0.15MPa；0.15～0.22MPa。
