CE100手持式消防雷达要求在满足基本物理-技术结构和性能的基础上，通过外观造型的整合创新，支持自然交互方式的实现。

（1）自然持握行为与认读方式的整合设计

产品的整体造型结构决定了用户持握产品和认读信息的姿势。根据人机工程学的原则，在用户直立姿势下持握产品时，下臂与垂直方成呈70°时，臂部力量最大，用户静态持握产品的姿势最自然舒适。为保证视线与屏幕呈垂直的自然观察角度，屏幕不应是传统的铅垂面（图4-11），而应与垂直方向成一定夹角θ。通过产品模型持握实验，实测得到θ＝49°。产品侧面防滑凸起结构和防滑橡胶边缘不应是传统的水平线，应为斜线，持握时保持手指和手腕呈自然姿势，如图4-12所示。

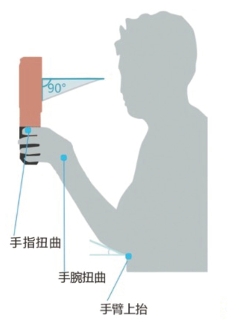

图4-11　传统持握和认读方式

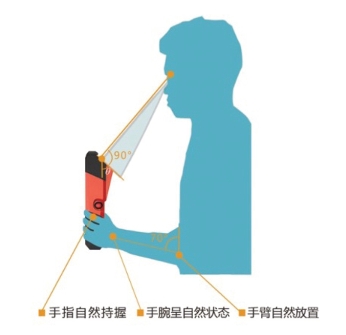

图4-12　自然持握和认读方式

（2）环境-技术约束的整合设计

防水按钮处采用层次丰富的台阶式结构，相对上部分凹陷8 mm，相对下部分凹陷3 mm，按钮凸出7 mm，与整体造型融为一体，既可防止意外碰撞造成的误操作，又方便佩戴手套状态下的按压操作，如图4-13所示。为了防止产品在使用过程中意外跌落、碰撞、摩擦和使用后方便携带，在屏幕、按钮和产品顶部与边缘处都采用了凸起式橡胶设计，顶部设计了便携式挂钩，如图4-13和图4-14所示。

为了满足防水、防尘、防火和壳体传热的需要，产品的充电接口和USB接口都进行了橡胶密封性设计；壳体上部选用了导热性能好、密度低、强度较高的铝合金材料。为了满足在烟雾等恶劣环境下产品信号的快速识别和省电的要求，界面设计简洁，色彩对比强烈，如图4-15所示。

（3）审美、交互行为与环境需求的整合设计(www.daowen.com)

结合交互过程中的行为、认知和环境需求，产品整体造型以简练明晰的斜直线、丰富的凸凹变化、形体转折和锐角为主，线条关系明确，赋予视觉以理性、秩序感和高科技感。台阶变化的方向、顶部倾斜方向、橡胶包裹线条方向等一致，色彩以消防色为主，形成强烈的整体感和消防装备感，实现视觉审美、交互使用和交互环境需求的高度统一，整体效果如图4-16所示。

图4-13　按钮设计

图4-14　挂钩与橡胶设计

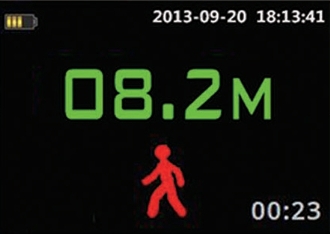

图4-15　界面设计

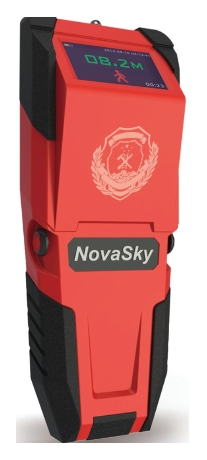

图4-16　整体效果图

自然交互是当前和未来技术产品设计追求的价值方向。以自然交互方式为目标，基于产品的物理-技术结构，整合交互的行为需求、认知情感需求和环境需求，创造恰到好处的产品造型，能够支持用户在保持自然姿势下人性化地操作产品，优化交互过程，也有助于创造人们习惯的信息秩序和美学形式，促进用户对产品的整体认知和审美。这是自然交互导向下产品造型设计成功的关键。
