一、音频控制板接触不良

故障现象：一段时间以来，A02机连续出现合上低压电源后，合成器控制柜MMI触摸屏显示“音频控制”故障。

故障解析：进入音频控制子屏，PB2、PB3的音频通路都显示“音频驱动故障”，按故障复位按钮，有时能恢复，有时不能清除故障，但有时过一会儿也能自动清除，同时可听到TCU机柜内继电器吸合声。如果开功率前没有清除故障，在高功率时各PB发生“电流故障”，打开TCU小盒前门，音频控制板DS1红灯闪烁，断低压电源后拔出电路板检查无异常现象，重新插入后恢复正常。综上分析造成此次故障的因素是电路板没有插到位，接触不良造成音频驱动故障。

二、音频控制板故障

故障现象：A01机在播音中突然关机，重新开机后恢复正常，各功放单元PB面板LED故障诊断盘无异常指示，经仔细观察发现在关机瞬间，合成器控制柜MMI触摸屏上“发射机控制屏”显示故障信息，经仔细核对是TCU音频控制板的通信故障。

故障解析：对音频控制板检查未发现问题，EPLD在调机时断了一根脚，用焊接的方法临时焊接，更换该芯片，发射机工作正常，也未发生通信故障，后又发现U32芯片插脚不端正，重新拔出插好，这是数据输出线缓冲器，若接触不良，将会引起通信故障。

为了进一步确定故障点的位置，改动音频控制板的JP14-17的短路线，主要改变该板的硬件识别码，把音频板从J4插入J5后，发现TCU的PLC电路不对J5进行扫描，也就是美国专家在软件上删除了该项功能，只能重新恢复，并更换了2块地址识别的芯片，仍然不能奏效。其中一次发生通信故障时，听到TCU柜内有嗒嗒的响声，断开电源，准备对TCU接口板拆下进行检查，拆下所有的线路板，其中在拆低压电源时，发现J1插塞松动很多，位移较大，重新插紧，并核对图纸发现，该电源送至TCU并送入各线路板的24 V电源，其中，音频板上的K1-6继电器耗电量较大，在接触不良时，会停止供电，无电源输入，音频通信板自检将会发现错误，会因音频通信故障而关机。

但这并没有完全排除故障，用扩展板把音频控制板接出来后，发生音频系统故障；重新插入后显示故障；换用CCU及DX-1000的扩展板，均发生故障。检查音频控制板J1、J2插塞均良好，检查背板J4的插座及TCU接口板J4插座，发现背板J4-C16接触不良，正常接插的情况都不好，偶然能接好一次，用大头针及酒精清洁该插塞，后经测量能良好接触。把音频控制板插好后，该故障排除，发射机工作正常。

三、TCU接口板R14电阻故障

故障现象：A01机与控制桌对接后，A01机触摸屏显示联锁故障，联锁屏显示外部联锁故障。

故障解析：查外部联锁线路正常，将TCU接口板J107的1脚和2脚短接，故障依旧存在，确定为TCU内部故障，测J107-1脚对地无24 V电压，经查为TCU接口板R14（1欧姆）限流电阻开路，更换后恢复正常。分析造成此次故障的因素，是当R14断路后，TCU外部连锁1继电器K1合不上，K1接点不通，造成发射机联锁通路无24 V电源，所以显示外部联锁故障。

四、TCU接口板R36电阻故障

故障现象：测A02机时，音频信号只能从测试口送入，节目入口信号无法送入。

故障解析：检查发现TCU接口板R36（16-1、15-2）两只10欧姆电阻损坏，可能是瞬间信号过大导致电阻损坏，更换电阻后恢复正常。

五、用户接口板U17芯片故障

故障现象：A02机播音中，发现A02机调幅度监测示波器有时为一圆点。

故障解析：查各显示屏及表值均正常。TCU柜调幅度条形码后面全红。好像是过调幅，查机器调幅度并不大，维持播音至结束。关机后，听到TCU柜中有继电器动作声，查为用户接口板上的固态继电器U16动作，与A01机用户接口板相对调，故障又在A01机上出现。确定为用户接口板故障。进一步查找发现U17（EPLD）工作不稳定，温度稍高。播音时，将TCU盖打开后，可维持一段时间，更换U17后恢复正常。

六、TCU低压电源板保险接触不良故障

故障现象：播音中巡机，发现A02机触摸屏上有TCU低压电源故障，手动恢复正常。过一会儿又出现此现象，手动恢复不了。

故障解析：打开TCU盖见低压电源板上DS8亮，经检查发现TCU低压电源板上F8保险接触不良，处理后故障消失。

七、TCU低压电源板F7保险熔断故障

故障现象：试机时，A02机合成器控制柜MMI触摸屏显示电弧故障、模式故障，TCU显示面板无任何指示。

故障解析：发射机控制单元TCU柜内低压电源板DS8亮红灯，检查发现该板F7保险熔断，更换保险后恢复正常。在更换保险前，必须在保险座两端检查是否有通地现象。如没有通地现象，可马上更换保险。如有通地现象，必须查明原因处理完毕后，方可更换保险。

八、TCU接口板端子J10故障

故障现象：合成器控制柜MMI触摸屏显示PB1电源交流故障、PB1闭锁故障及PB1关状态故障。功放单元PB1的LED故障诊断盘无故障指示。

故障解析：TCU接口板端子J10脱落，重新插牢后恢复正常。

九、TCU接口板端子J10-1、J10-2故障

故障现象：合成器控制柜MMI触摸屏显示PB1无功率、CCU低压故障，合成器菜单显示PB1阻隔启动。功放单元PB1的LED故障诊断盘无故障指示。

故障解析：TCU接口板端子J10-1、J10-2接触不良，重新插牢后恢复正常。

十、TCU接口板端子J10-17故障

故障现象：合成器控制柜MMI触摸屏显示PB1电源交流、联锁及PB1关状态故障。功放单元PB1的LED故障诊断盘显示外部联锁及“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J10-17接触不良，重新插牢后恢复正常。

十一、TCU接口板端子J11-5、J11-6故障

故障现象：合成器控制柜MMI触摸屏电源菜单显示PB1交流故障、PB3低压故障。功放单元PB1、PB3的LED故障诊断盘显示外部射频缓冲故障、预驱故障、低驱故障及A/D转换出错故障。

故障解析：TCU接口板端子J11-5、J11-6接触不良，重新插牢后恢复正常。

十二、TCU接口板端子J12-13故障

故障现象：合成器控制柜MMI触摸屏上PB3显示电源故障。功放单元PB3的LED故障诊断盘显示功放电流故障。

故障解析：TCU接口板端子J12-13断开，重新插牢后恢复正常。

十三、TCU接口板端子J15故障

故障现象：合成器控制柜MMI触摸屏显示各PB功放交流故障、TX故障、子机柜通信故障、I/O通信故障、音频控制故障、RF激励故障、用户接口等故障及PB闭锁故障。各功放单元PB的LED故障诊断盘显示外部联锁及功放主交流故障，PB单元整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。TCU机柜内各电路板无电源指示。

故障解析：TCU接口板端子J15断开，重新插牢后恢复正常。

十四、TCU接口板端子J18故障

故障现象：合成器控制柜MMI触摸屏显示各PB功放电源交流故障、PB关机故障及PB闭锁故障。各功放单元PB的LED故障诊断盘显示主交流及外部联锁故障，功放单元PB整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J18脱落，重新插牢后恢复正常。

十五、TCU接口板端子J18-16故障

故障现象：合成器控制柜MMI触摸屏显示PB联锁故障、电源交流故障及功放PB单元关状态故障。各功放单元PB的LED故障诊断盘显示主交流故障及外部联锁故障，PB整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J18-16接触不良，重新插牢后恢复正常。

十六、TCU接口板端子J24故障

故障现象：合成器控制柜MMI触摸屏显示TX控制发射机故障、子机柜通信故障、I/O通信故障、音频控制故障、RF激励故障、用户接口故障及TCU低压电源故障。TCU小盒输入模块无指示等故障。

故障解析：TCU接口板端子J24脱落，重新插牢后恢复正常。

十七、TCU接口板端子J25故障(www.daowen.com)

故障现象：合成器控制柜MMI触摸屏显示TX控制发射机故障、子机柜通信故障及I/O通信故障、音频控制故障、RF激励故障和用户接口故障。

故障解析：TCU接口板端子J25脱落，重新插牢后恢复正常。

十八、TCU接口板端子J27故障

故障现象：合成器控制柜MMI触摸屏显示各PB钥匙闭锁、各PB闭锁、电源交流故障及各PB控制关故障。各功放单元PB的LED故障诊断盘显示外部联锁及主交流故障，整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27脱落，重新插牢后恢复正常。

十九、TCU接口板端子J27-1故障

故障现象：合成器控制柜MMI触摸屏显示PB1电源交流故障、PB1检查闭锁及PB1关状态故障。功放单元PB1的LED故障诊断盘显示外部联锁、主交流故障，PB1的整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-1接触不良。

二十、TCU接口板端子J27-2故障

故障现象：合成器控制柜MMI触摸屏显示PB1钥匙使用中故障。功放单元PB1的LED故障诊断盘无故障显示。

故障解析：TCU接口板端子J27-2接触不良，重新插牢后恢复正常。

二十一、TCU接口板端子J27-3故障

故障现象：合成器控制柜MMI触摸屏显示PB1电源交流故障、PB1检查闭锁及PB1关状态故障。功放单元PB1的LED故障诊断盘显示外部联锁及主交流故障，PB1的整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-3接触不良，重新插牢后恢复正常。

二十二、TCU接口板端子J27-4故障

故障现象：合成器控制柜MMI触摸屏显示PB2电源交流故障、PB2检查闭锁及PB2关状态故障。功放单元PB2的LED诊断盘显示外部联锁及主交流故障，PB2整流柜的电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-4接触不良，重新插牢后恢复正常。

二十三、TCU接口板端子J27-5故障

故障现象：合成器控制柜MMI触摸屏显示功放单元PB2钥匙使用中。故障解析：TCU接口板端子J27-5接触不良，重新插牢后恢复正常。

二十四、TCU接口板端子J27-6故障

故障现象：合成器控制柜MMI触摸屏显示PB2电源交流故障、PB2检查闭锁及PB2关状态故障。功放单元PB2的LED故障诊断盘显示外部联锁及主交流故障，PB2整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-6接触不良，重新插牢后恢复正常。

二十五、TCU接口板端子J27-7故障

故障现象：合成器控制柜MMI触摸屏显示PB3电源交流故障、PB3检查闭锁及PB3关状态故障。功放单元PB3的LED故障诊断盘显示外部联锁及主交流故障，PB3整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-7接触不良，重新插牢后恢复正常。

二十六、TCU接口板端子J27-8故障

故障现象：合成器控制柜MMI触摸屏显示PB钥匙闭锁及PB3钥匙使用中故障。

故障解析：TCU接口板端子J27-8接触不良，重新插牢后恢复正常。

二十七、TCU接口板端子J27-9故障

故障现象：合成器控制柜MMI触摸屏显示PB3电源交流故障、PB3检查闭锁及PB3关状态故障。功放单元PB3的LED故障诊断盘显示外部联锁及主交流故障，PB3的整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J27-9接触不良，重新插牢后恢复正常。

二十八、TCU接口板端子J27-23故障

故障现象：合成器控制柜MMI触摸屏显示各PB钥匙闭锁故障。功放单元PB的LED故障诊断盘显示正常。

故障解析：TCU接口板端子J27-23接触不良，重新插牢后恢复正常。

二十九、TCU接口板端子J107故障

故障现象：合成器控制柜MMI触摸屏显示外部1、外部2故障，各PB检查闭锁、电源交流故障，各PB菜单子屏显示PB控制及各PB关机状态故障。各功放单元PB的LED故障诊断盘显示主交流外部联锁故障，PB单元整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J107接触不良，重新插牢后恢复正常。

三十、TCU接口板端子J107-1故障

故障现象：合成器控制柜MMI触摸屏显示外部1、外部2故障，以及各功放单元PB检查闭锁、电源交流及各PB故障。功放单元PB的LED故障诊断盘显示主交流、外部联锁故障，PB整流柜电源LED显示板显示“A/C MAINS FAULT”主交流故障。

故障解析：TCU接口板端子J107-1接触不良，重新插牢后恢复正常。

三十一、TCU接口板端子J107-4故障

故障现象：合成器控制柜MMI触摸屏显示PB电源交流故障，各PB菜单显示交流故障、外部连锁故障和各PB检查闭锁故障。

故障解析：TCU接口板端子J107-4接触不良，重新插牢后恢复正常。

三十二、TCU接口板R14电阻故障

故障现象：A01机与控制桌对接后，A01机触摸屏显示联锁故障，联锁屏显示外部联锁故障。

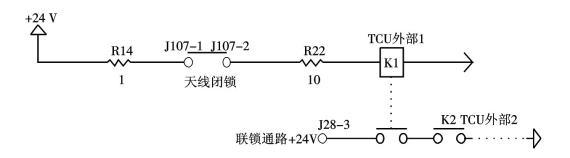

故障解析：查外部联锁线路正常，将TCU接口板J107的1脚和2脚短接，故障依旧存在，确定为TCU内部故障，测J107-1号对地无24 V电压，经查为TCU接口板R14（1欧姆）限流电阻开路，更换后恢复正常。如图5-1所示，当R14断路后，TCU外部连锁1继电器K1不上，K1接点不通，造成发射机联锁通路无24 V电源，所以显示外部联锁故障。

图5-1　24 V联锁电路

三十三、射频源板故障

故障现象：发射机在开机过程中发现只能开启低功率，不能开启高功率。合成器控制柜MMI触摸屏PB1、PB2的阻隔零点有不同变化，怀疑是相位偏离严重所致。

故障解析：调整射频源板上的S1、S3相位调整开关，使PB1、PB2的阻隔零点达到最小值，发射机恢复了正常的工作。
